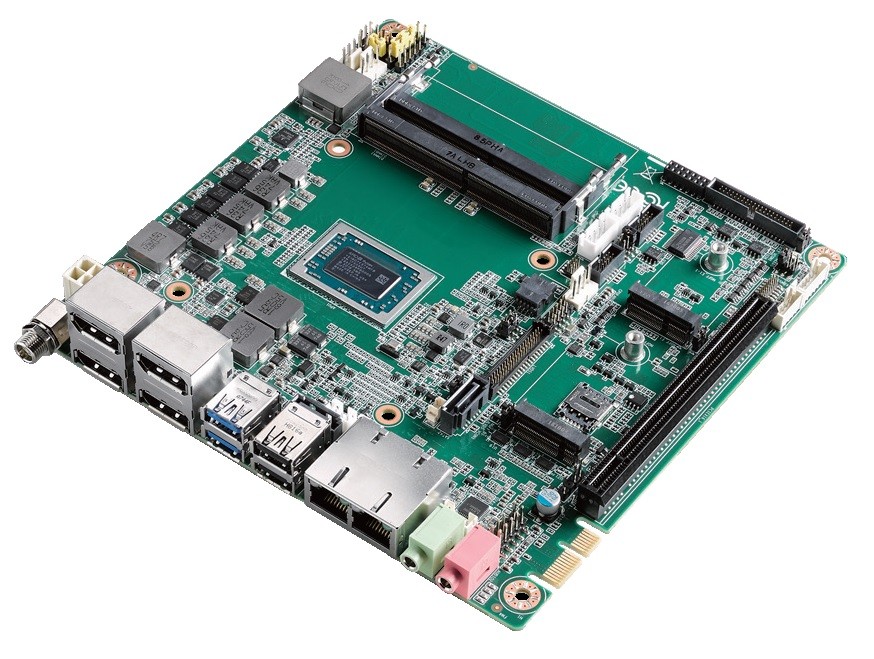

Advantech AIMB-228

AIMB-228R2G2-00A2E, AIMB-228R2G2-01A2E, AIMB-228R2G2-02A2E, AIMB-228R2G2-03A2E, AIMB-228RG2-00A2E, AIMB-228RG2-01A2E, AIMB-228RG2-02A2E, AIMB-228RG2-03A2E, AIMB-228VG2-00A2E, AIMB-228VG2-02A2E, AIMB-228VG2-03A2E

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514 | AMD Ryzen Embedded R2544 | AMD Ryzen R1102G | AMD Ryzen R1305G | AMD Ryzen R1505G | AMD Ryzen R1606G | AMD Ryzen V1202B | AMD Ryzen V1605B | AMD Ryzen V1807B]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (16-Bit)
// [0 | 1] x PCIe x1
// [0 | 1] x PCIe x8
// Stromversorgung ATX
// DC 12~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: Advantech AIMB-228

Allgemein
SKU / ArtikelnummerAIMB-228AIMB-228R2G2-00A2E, AIMB-228R2G2-01A2E, AIMB-228R2G2-02A2E, AIMB-228R2G2-03A2E, AIMB-228RG2-00A2E, AIMB-228RG2-01A2E, AIMB-228RG2-02A2E, AIMB-228RG2-03A2E, AIMB-228VG2-00A2E, AIMB-228VG2-02A2E, AIMB-228VG2-03A2E
Produktgrunddaten
HerstellerAdvantech
System
ProzessorVertikales SegmentEmbedded
SerieAMD Ryzen Embedded R2000
NummerAMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514, AMD Ryzen Embedded R2544, AMD Ryzen R1102G, AMD Ryzen R1305G, AMD Ryzen R1505G, AMD Ryzen R1606G, AMD Ryzen V1202B, AMD Ryzen V1605B, AMD Ryzen V1807B
CPU Kerne2 St, 4 St
Threads2 St, 4 St, 8 St
SockelBGA 1140 (FP5)
Basis Frequenz1,2 GHz, 1,5 GHz, 2 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 3,35 GHz, -
Max. Turbo-Taktfrequenz2,1 GHz, 2,6 GHz, 2,7 GHz, 2,8 GHz, 3,2 GHz, 3,3 GHz, 3,5 GHz, 3,6 GHz, 3,8 GHz, 3,35 GHz
Grundleistungsaufnahme des Prozessors6 W, 8 W, 12 W, 35 W
Maximale Turbo-Leistungsaufnahme10 W, 25 W, 35 W, 45 W, 54 W, -
ChipsatzSoC (System-On-Chip)
SpeicherAufbau260 Pin SO-DIMM DDR4
DIMM TypeUnbuffered DIMM
Frequenz3200 MHz
Steckplätze1 St, 2 St
Maximaler Ausbau16 GB, 32 GB
ECCwird unterstützt
BIOSAMI SPI 128 Mbit
I/O ControllerController 1I/O ControllerNuvoton NCT6776D
Controller 2I/O ControllerNuvoton NCT5124D
Grafik
ProzessorAMD Radeon Vega
Bildschirme (Multidisplay)2 Displays, 3 Displays, 4 Displays
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Version1.2
Dual ModeJa (DP++)
Erweiterung
PCIe x1x1 Signal1 St, -
PCIe x8x4 Signal1 St, -
x8 Signal1 St, -
PCIe Schnittstellen1x PCIe x1, 1x PCIe x8
M.2Slot 1Key IDB
Interface4G/LTE, SATA III
Unterstütze Abmaße2242
Slot 2Key IDE
InterfaceWLAN
Unterstütze Abmaße2230
M.2 Key IDsB, E
StorageM.2, SATA DOM
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzRealtek RTL8111K-CG (10/100/1000 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

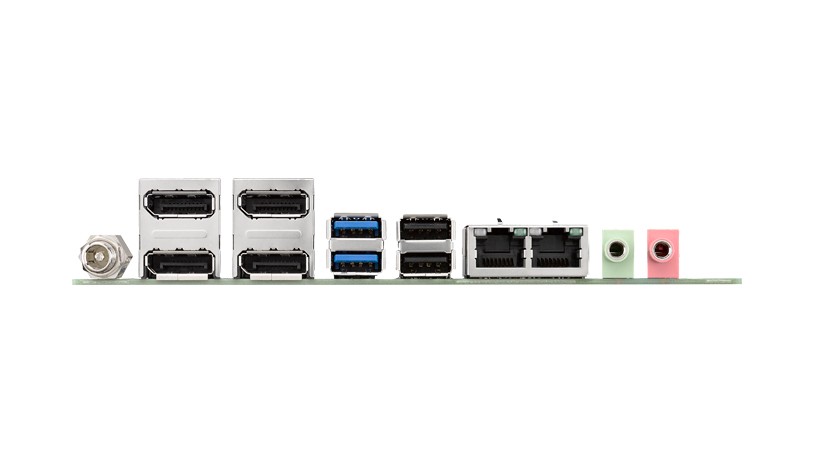

Externe I/O (Rückseite)
AnzeigeDP++2 St, 3 St, 4 St
AudioLine-Out1 St
Mic-In1 St
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.1 Gen. 22 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)2 St
PS/2Stiftleiste1 St
SeriellRS-232Ports (Sonderanschluss)4 St
RS-232 / 422 / 485Ports (Sonderanschluss)2 St
Digital I/OBits16-Bit1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Stromanschluss (onboard)1 St
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC)
DCWeitbereichJa
Bereich12~24V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), DC: 12~24V
Stromaufnahme Typisch53 W
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-40° bis 85°C
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
