Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// Qualcomm Snapdragon X1E-78-100
// SoC (System-On-Chip)
// 64 GB
// LVDS
// 3 x G-LAN (Back side)
// 6 x USB (Back side)
// 4 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// Power Supply ATX
// DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

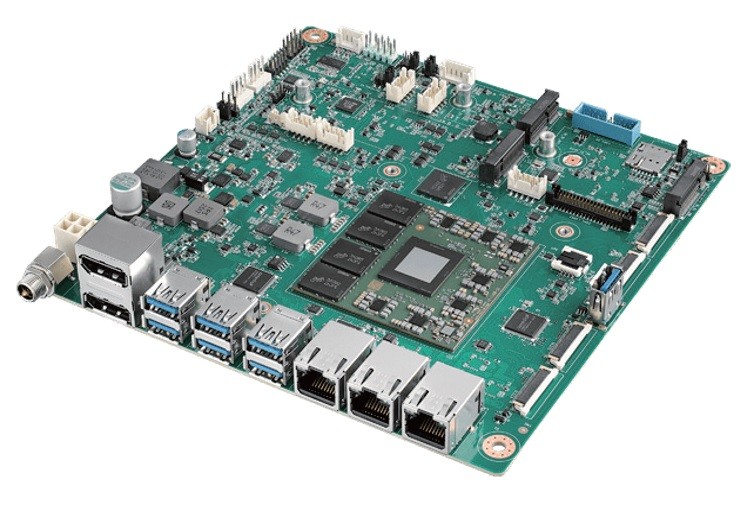

Basismodul: Advantech AIMB-293
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-293 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Serie | Qualcomm Snapdragon X-Elite | ||
| Nummer | Qualcomm Snapdragon X1E-78-100 | |||
| CPU Kerne | 12 St | |||
| Max. Turbo-Taktfrequenz | 4,2 GHz | |||
| Thermal Design Power (TDP) | 101 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR5 | ||
| DIMM Datarate | 8533 MT/s | |||
| Speicher onBoard | 64 GB | |||
| Storage | Universal Flash Storage (UFS) | Speicher | 256 GB | |
| Version | 3.1 | |||
| BIOS | Insyde SPI 512 Mbit | |||
| Grafik | ||||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Displayport | Maximale Auflösung | 2560 x 1440 bei 60 Hz | ||
| Version | 1.4 | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 48 Bit | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), UART, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, USB 2.0, USB 3.0 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | B, E, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC5682I-VE-CG | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8153B (10/100/1000 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||

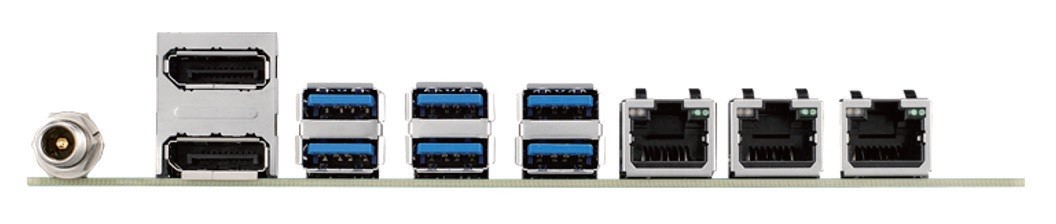

| Externe I/O (Rückseite) | ||||
| Anzeige | DP++ | 2 St | ||
| Ethernet | RJ-45 | 3 St | ||
| USB | USB v3.2 (Gen 1) | 6 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| USB v3.2 | Ports (Typ-A-Buchse) | 1 St | ||
| Key-A Header (20-Pin) | 1 St | |||
| Generation | Gen. 1 | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Amplifier | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | fTPM 2.0 (Firmware Simulation) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 12~24V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), DC: 12~24V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 11 (ARM64) | Wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
