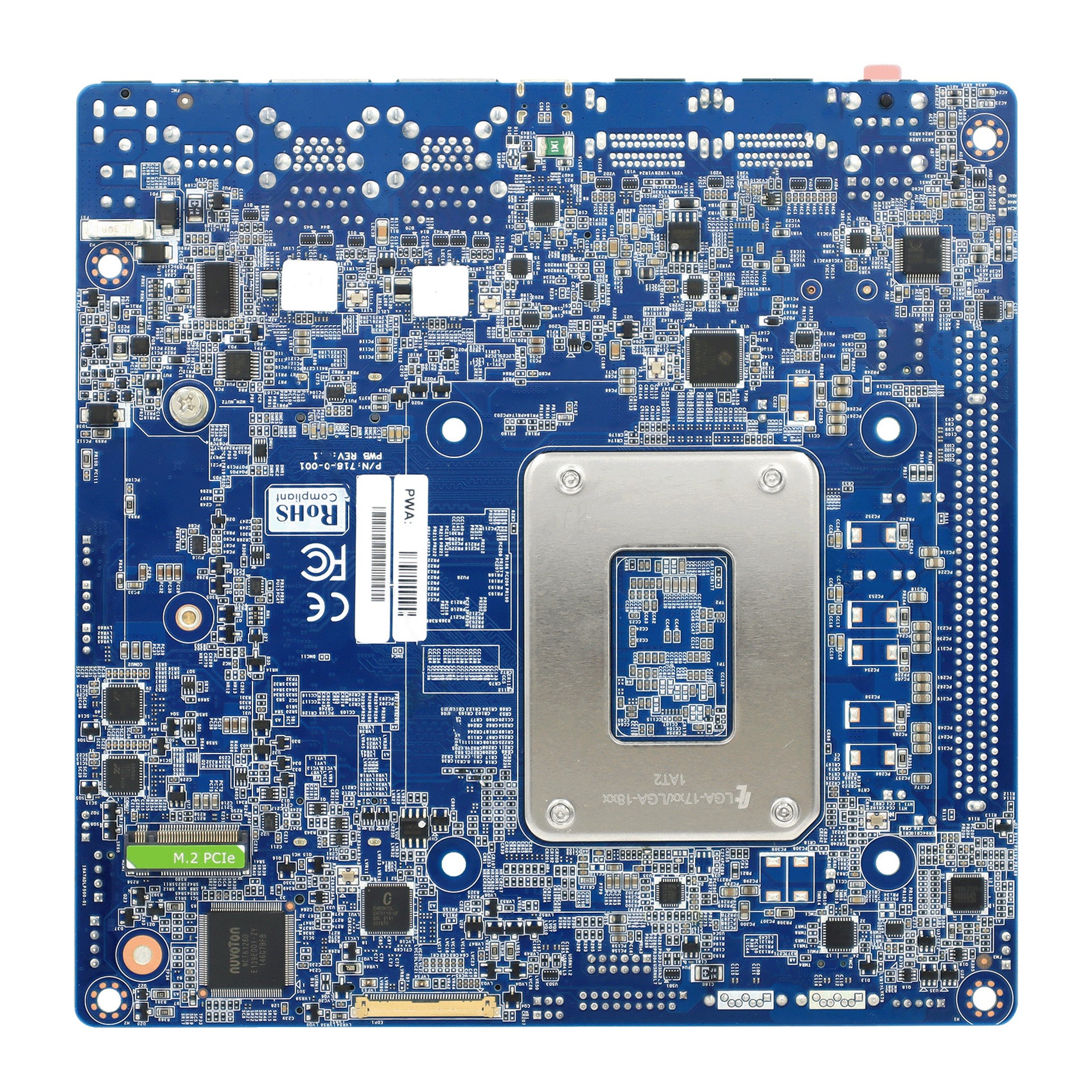

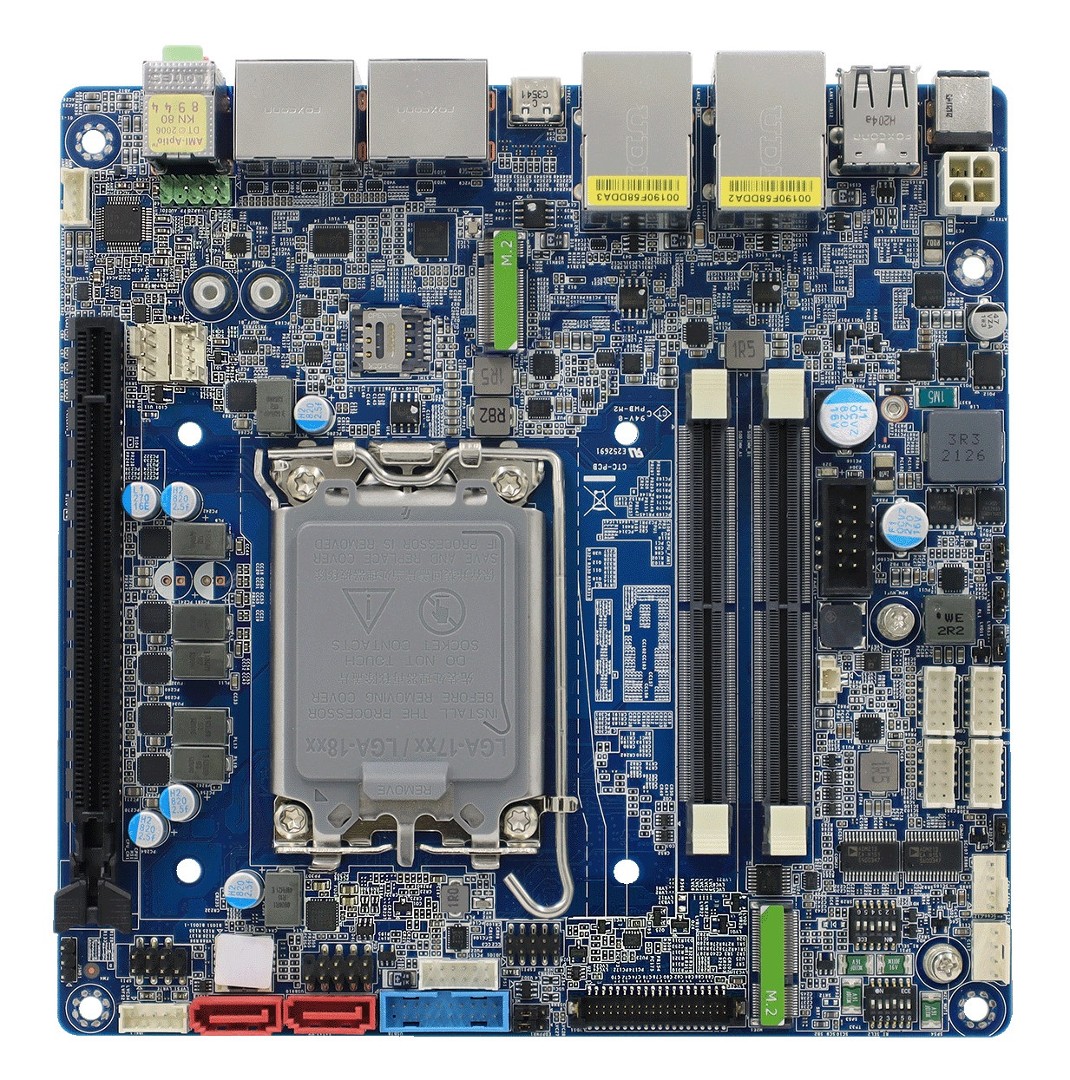

Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1700 (H6)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 6 x USB (Rückseite)
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung DC Weitbereich 12~24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage
Basismodul: BCM MX-ADLPS
Allgemein | ||||
SKU / Artikelnummer | MX-ADLPS | |||
Produktgrunddaten | ||||
Hersteller | BCM | |||
System | ||||
Prozessor | Serie | Intel Alder Lake | ||
Sockel | LGA 1700 (H6) | |||
Thermal Design Power (TDP) | 45 W | |||
Lithographie | 10 nm | |||
Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
Memory Type | DDR5 | |||
Frequenz | 4800 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 64 GB | |||
BIOS | AMI SPI 256 Mbit | |||
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 4 Displays | |||
Displayport | Version | 1.4a | ||
Dual Mode | Ja (DP++) | |||
LVDS | Bits | 24 Bit | ||
Erweiterung | ||||
PCIe x16 | x4 Signal | Generation | 4 | |
Anzahl | 1 St | |||
PCIe Schnittstellen | 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe | |||
Unterstütze Abmaße | 2242, 2280 | |||
Slot 2 | Key ID | B | ||
Interface | 4G/LTE | |||
Unterstütze Abmaße | 3042, 3052 | |||
Slot 3 | Key ID | E | ||
Interface | PCIe ×1 (Gen. 3), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | B, E, M | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 2 St | |||
Active Management Technology (AMT) Version | 16.0 | |||
Netzwerk | 2x G-LAN | |||
Externe I/O (Rückseite) | ||||
Anzeige | DP++ | 4 St | ||
Audio | Line-Out | 1 St | ||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Thunderbolt | Thunderbolt 4 USB Type C | |||
USB | USB v2.0 | 2 St | ||
USB v3.2 (Gen 2, Type A) | 4 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
USB v3.2 | 2.54 mm Pitch | 2 St | ||
Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | ||
Anzeige | LVDS | Dual Channel | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
I²C | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | DC Jack | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Windows 11 | Wird unterstützt | |||
Linux | Distribution | Ubuntu 20.04 | ||
Unterstützte BS | Windows, Linux | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -10° bis 60°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 85%, nicht kondensierend | ||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Gewicht | 400 g | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
UL | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja |
