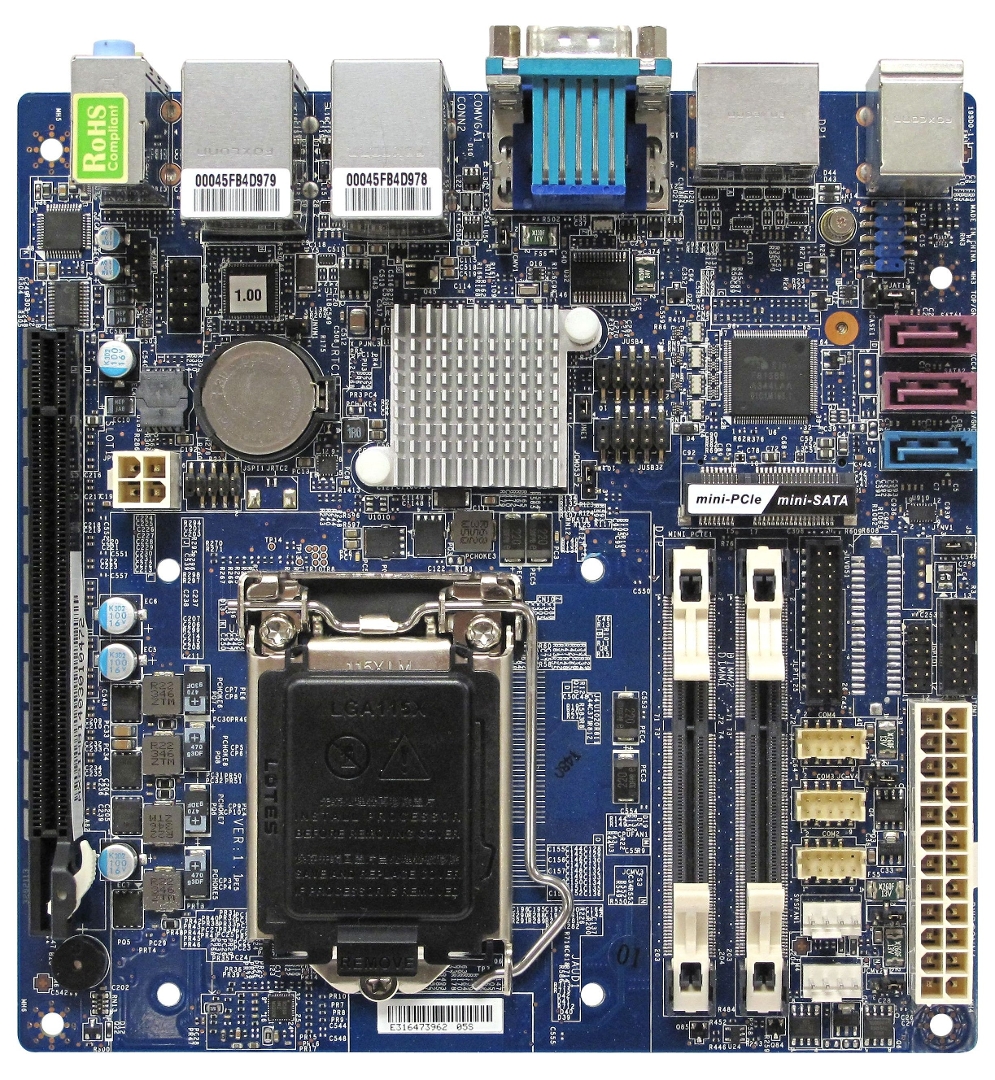

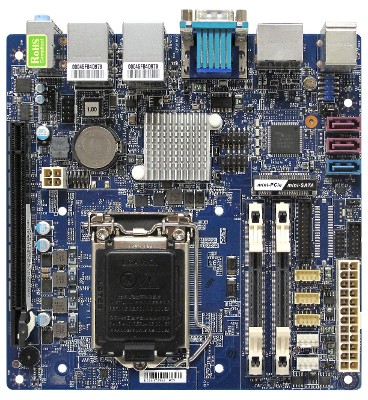

BCM MX81H

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// LGA 1150 (H3)
// Intel H81
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 2 x Displayport
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 2 x Mini-PCIe
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: BCM MX81H

Allgemein
SKU / ArtikelnummerMX81H
Produktgrunddaten
HerstellerBCM
System
ProzessorSerieIntel Haswell
SockelLGA 1150 (H3)
ChipsatzIntel H81
SpeicherAufbau204 Pin SO-DIMM DDR3
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI SPI 16 Mbit
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeHalbe BautiefeAnzahl1 St
Volle BautiefeAnzahl1 St
mSATA UnterstützungJa
PCIe Schnittstellen1x PCIe x16, 2x Mini-PCIe
StoragemSATA
Audio
ChipsatzRealtek ALC892
Netzwerk
G-LANControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I210AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Netzwerk2x G-LAN

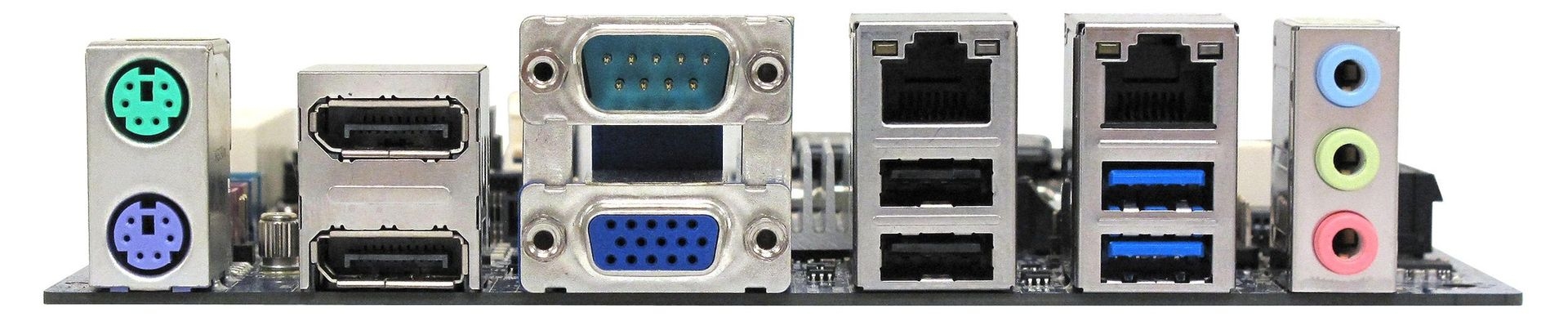

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.02 St
SeriellRS-232 / 422 / 485DB-91 St
PS/2mini-DIN-62 St
AnzeigeVGA1 St
Displayport2 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)3 St
ParallelPorts (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)1 St
S-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitLagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Gewicht399 g
Zertifikate / Konformitäten
CEJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bis2020
Herstellergarantie
Herstellergarantie2 Jahre
