Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [AMD Bald Eagle RX-255FB | AMD Bald Eagle RX-425BB | AMD Bald Eagle RX-427BB]
// AMD A77E (Fusion)
// 204 Pin SO-DIMM DDR3 / DDR3L
// 4 x Displayport
// 2 x G-LAN
// 4 x USB
// 5 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// [0 | 1] x PCIe x8
// [0 | 1] x PCIe x16
// 1 x Mini-PCIe
// Power Supply ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

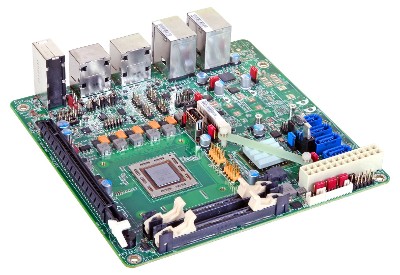

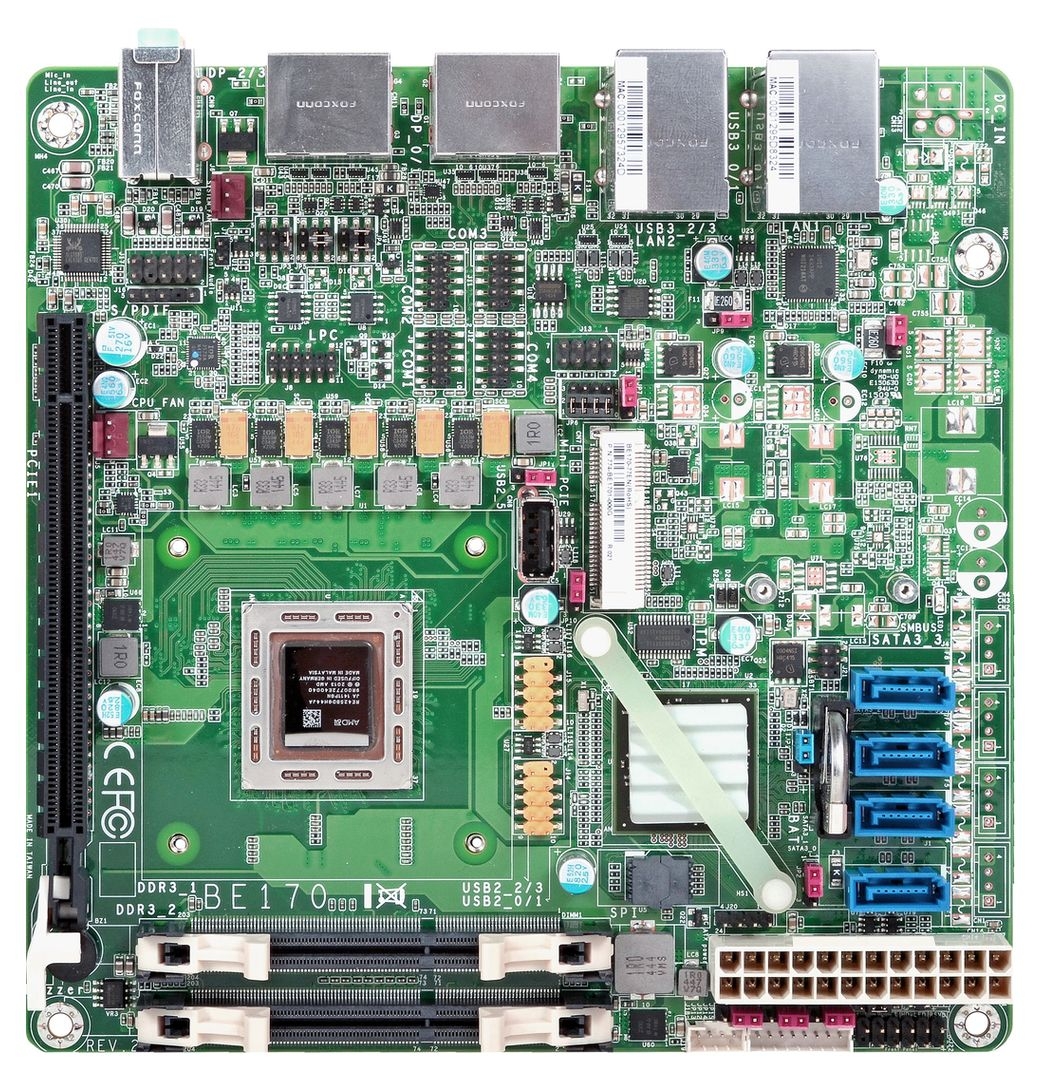

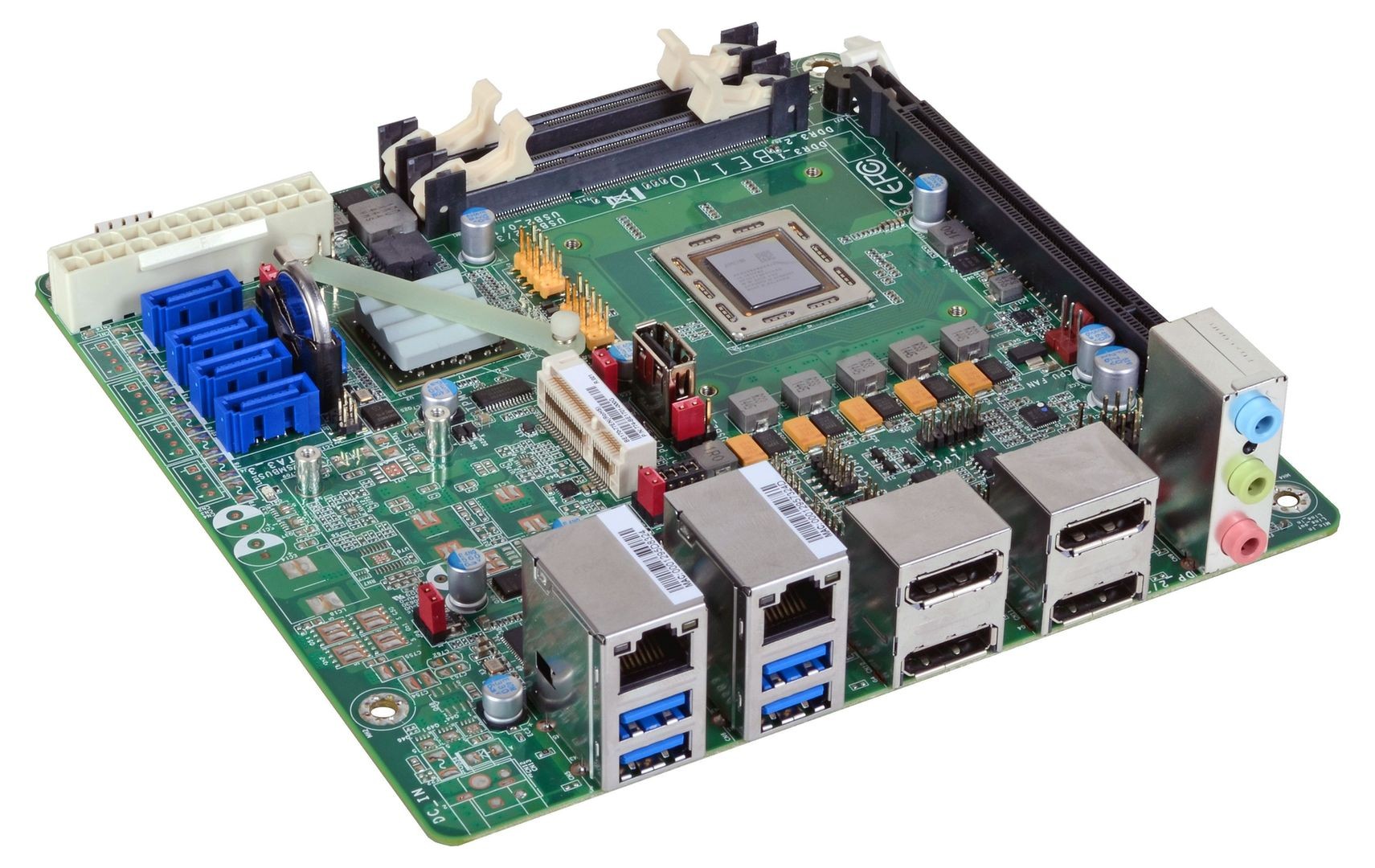

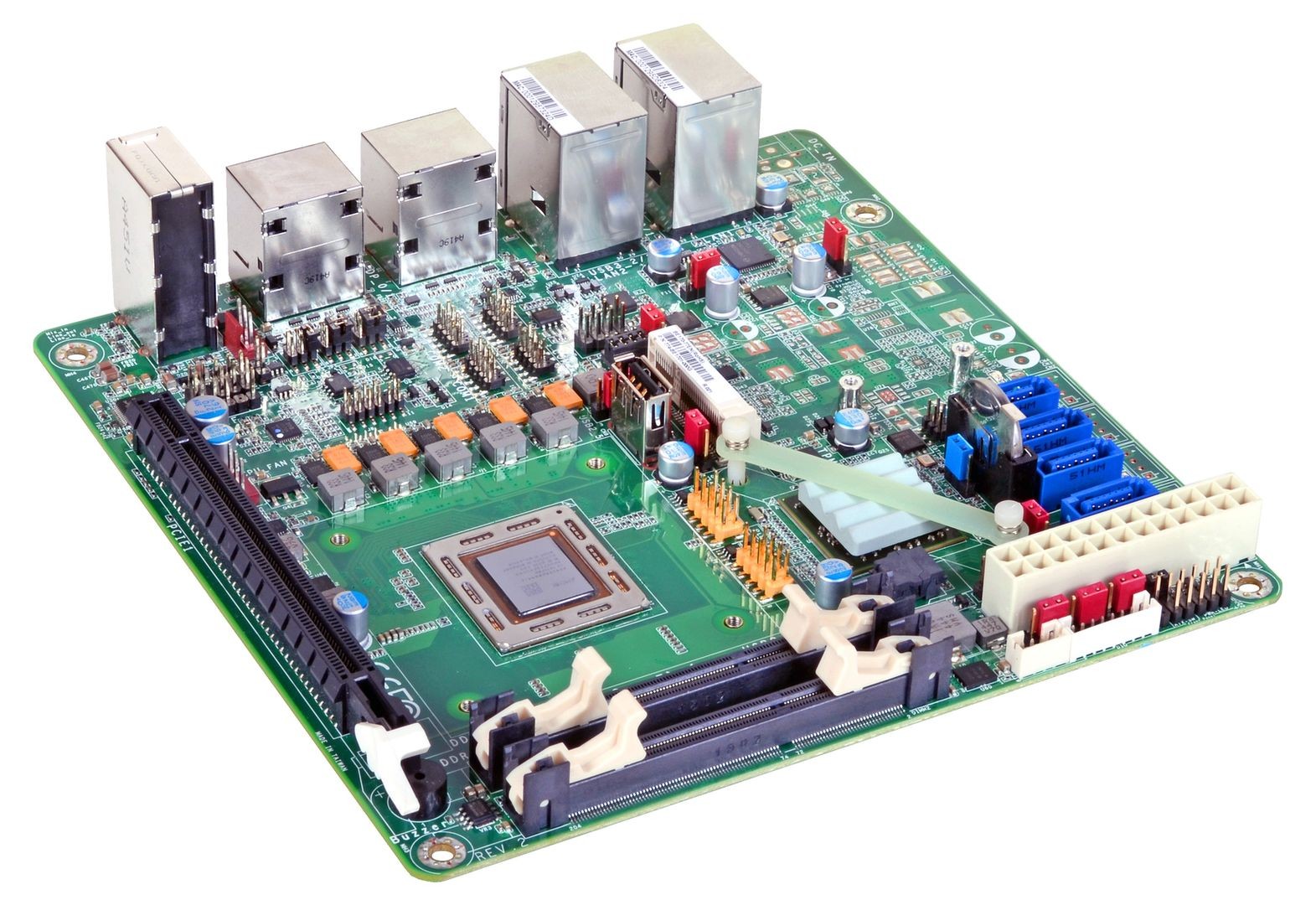

Basismodul: DFI BE170
| Allgemein | ||||
| SKU / Artikelnummer | BE170 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | AMD R-Serie (Bulldozer) | ||
| Nummer | AMD Bald Eagle RX-255FB, AMD Bald Eagle RX-425BB, AMD Bald Eagle RX-427BB | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 906 (FP3) | |||
| Basis Frequenz | 2,2 GHz, 2,5 GHz, 2,7 GHz | |||
| Cache | 1 MB, 4 MB | |||
| Thermal Design Power (TDP) | 17 W, 35 W | |||
| Chipsatz | AMD A77E (Fusion) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 / DDR3L | ||
| Frequenz | 1866 / 2133 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| Grafik | ||||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OGL 4.0, OpenCL 1.2 | ||
| HW Decode | MPEG2, MPEG4 | |||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Erweiterung | ||||
| PCIe x8 | Generation | 3, - | ||
| x8 Signal | 1 St, - | |||
| PCIe x16 | x16 Signal | Generation | 3, - | |
| Anzahl | 1 St, - | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8111EP (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| Anzeige | Displayport | 4 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows Embedded | WE8P | wird unterstützt | ||
| Unterstützte BS | Windows, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q3/2015 | |||
| Voraussichtlich bis | Q3/2018 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
