Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [Intel Atom D2550 | Intel Atom N2600 | Intel Atom N2800]
// Intel NM10
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 1 x HDMI
// LVDS
// 2 x G-LAN
// 4 x USB
// [4 | 5] x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x Mini-PCIe
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

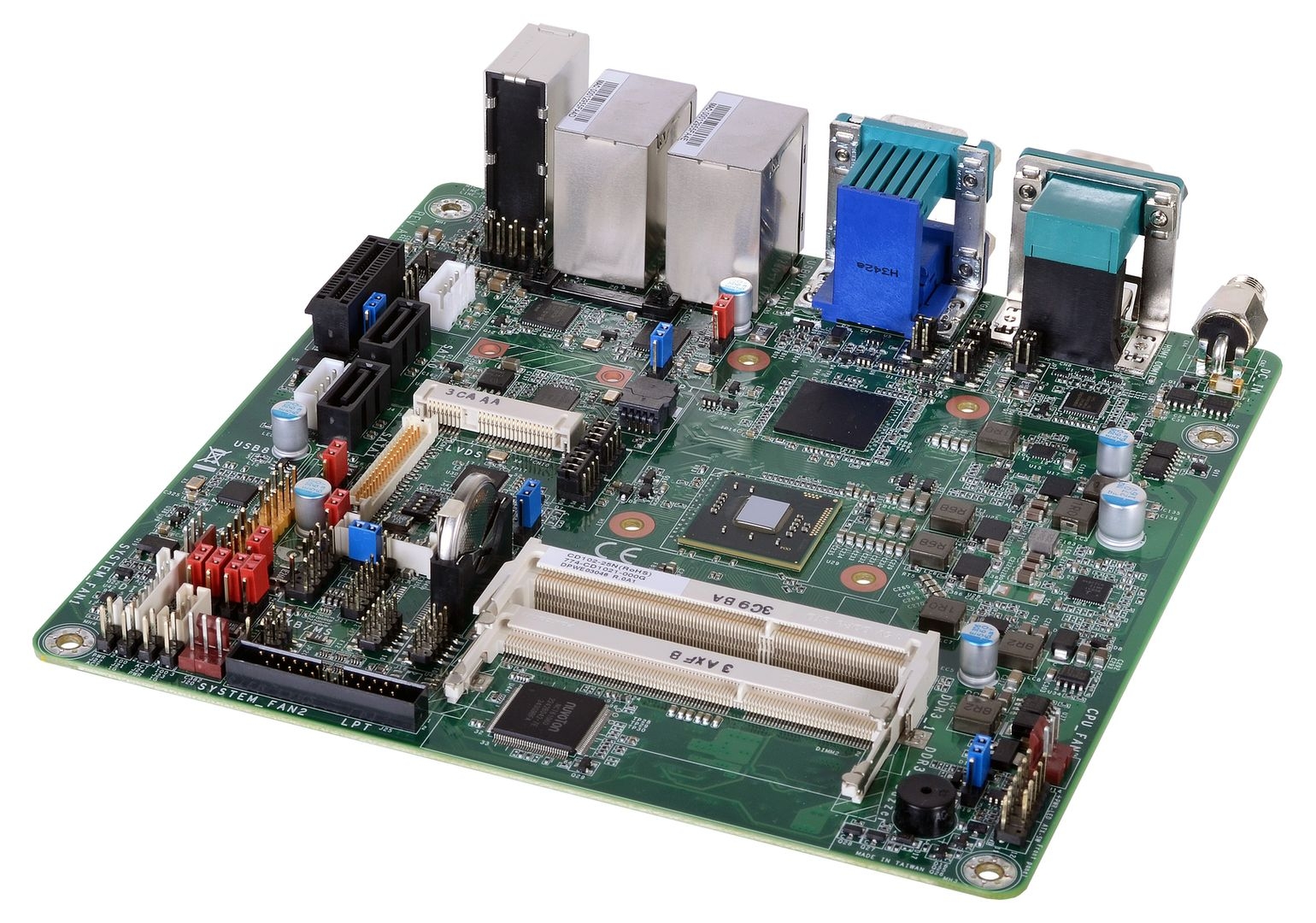

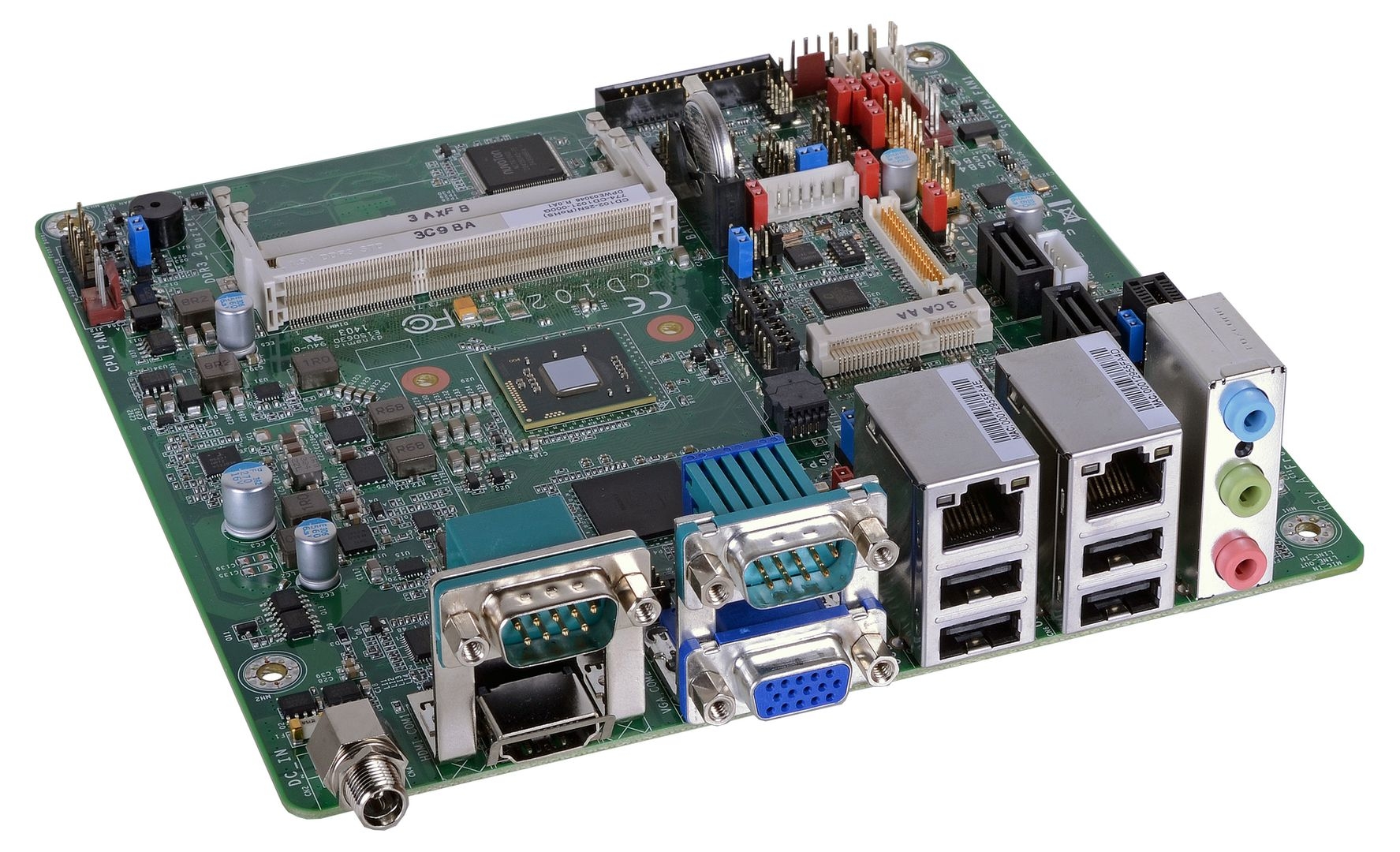

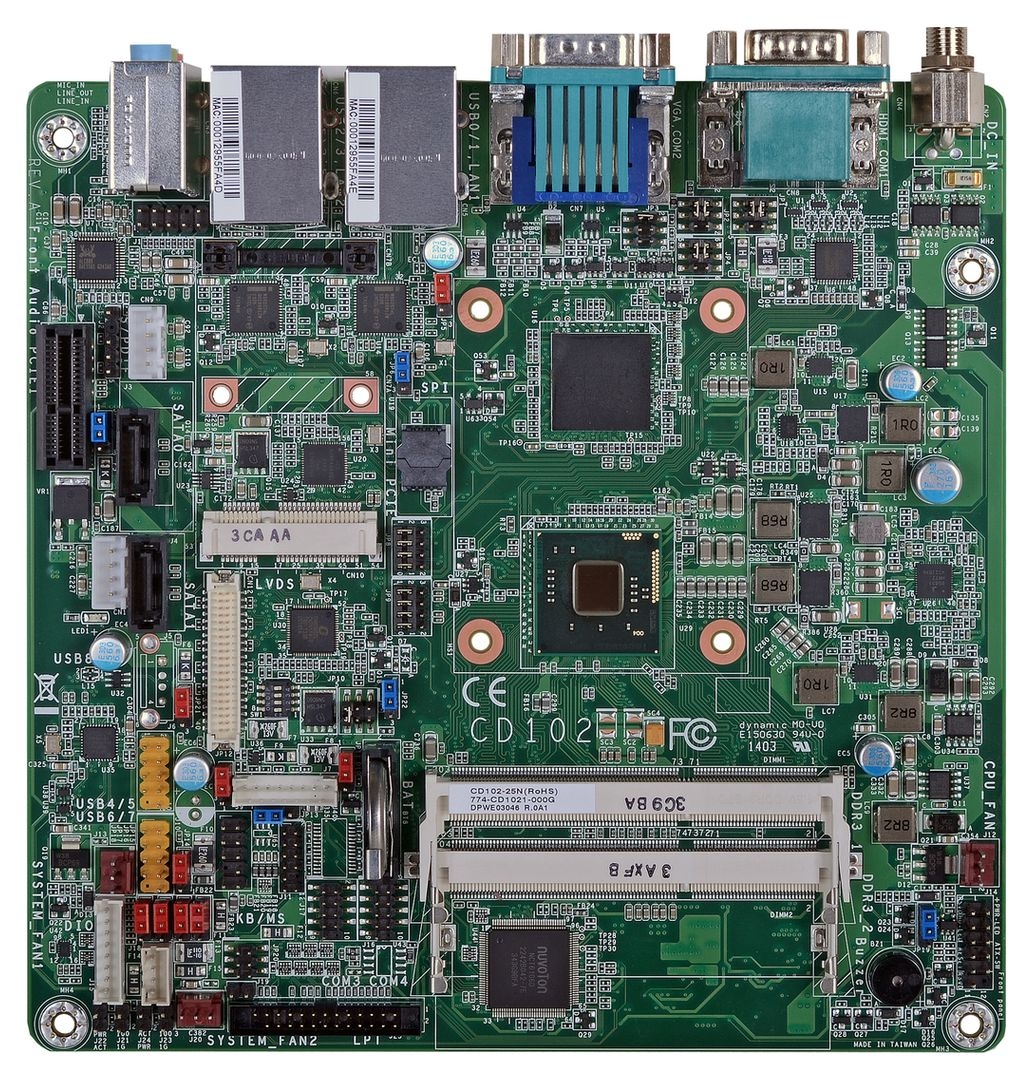

Basismodul: DFI CD102
| Allgemein | ||||
| SKU / Artikelnummer | CD102 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Cedarview | ||
| Nummer | Intel Atom D2550, Intel Atom N2600, Intel Atom N2800 | |||
| CPU Kerne | 2 St | |||
| Threads | 4 St | |||
| Sockel | BGA 559 | |||
| Basis Frequenz | 1,6 GHz, 1,86 GHz | |||
| Cache | 1 MB | |||
| Thermal Design Power (TDP) | 3,5 W, 6,5 W, 10 W | |||
| Chipsatz | Intel NM10 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 800 / 1066 MHz, 800 MHz | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 2 GB, 4 GB | |||
| BIOS | AMI SPI 16 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 9 | ||
| HW Decode | AVC / H.264, MPEG2 | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 24 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Erweiterung | ||||
| PCIe x1 | Generation | 2 | ||
| x1 Signal | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x1 | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC886 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps), Intel I210AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Ports (Typ-A-Buchse) | 1 St, - | |||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| LPC | 1 St | |||
| I²C | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal), Hohlstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q2/2018 | |||
| Garantiert bis | Q1/2017 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
