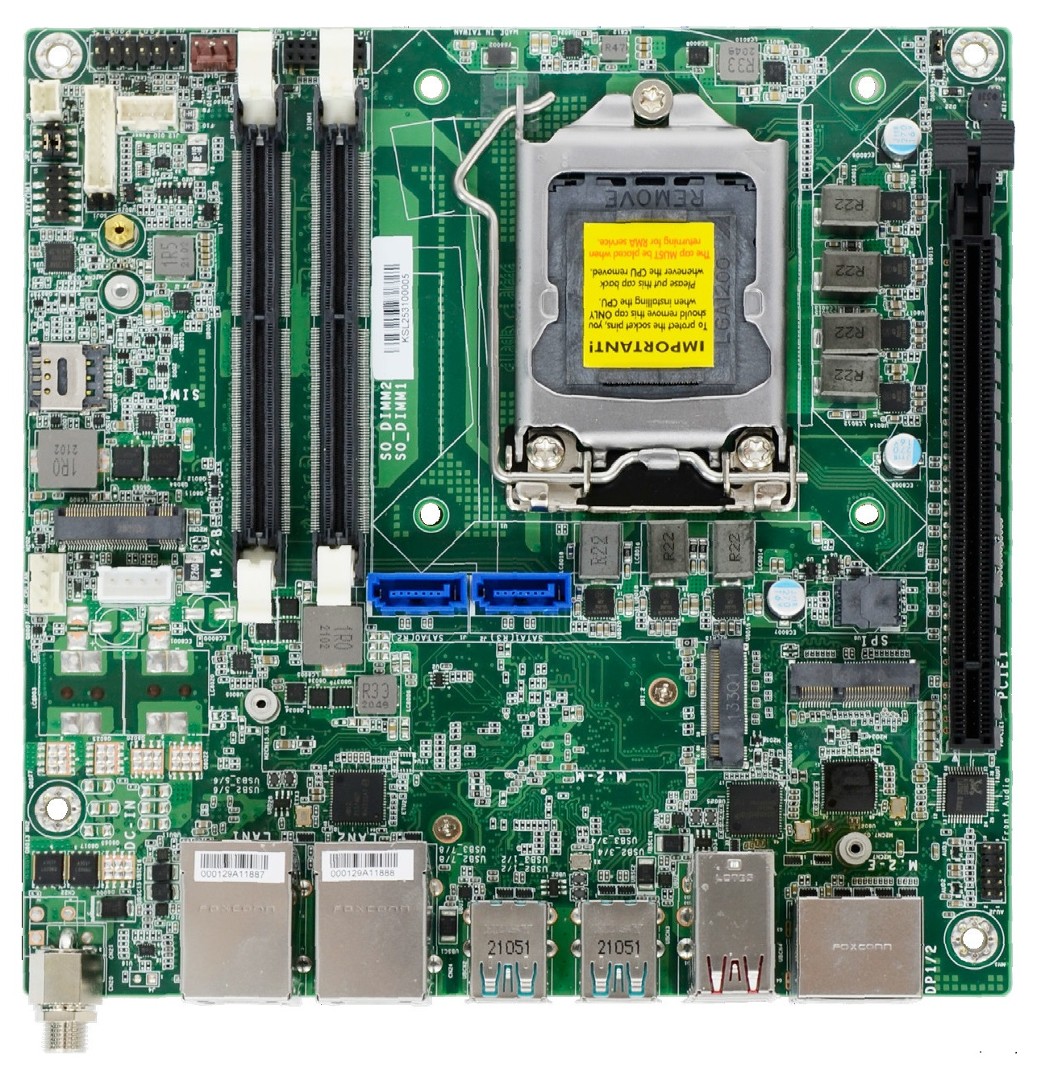

DFI CMS173

CMS173-Q470E, CMS173-W480E

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// LGA 1200 (H5)
// [Intel Q470E | Intel W480E]
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Rückseite)
// 12 x USB (Rückseite)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung DC 15~36V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI CMS173

Allgemein
SKU / ArtikelnummerCMS173CMS173-Q470E, CMS173-W480E
Produktgrunddaten
HerstellerDFI
System
ProzessorVertikales SegmentDesktop
SerieIntel Comet Lake
SockelLGA 1200 (H5)
ChipsatzIntel Q470E, Intel W480E
SpeicherAufbau260 Pin SO-DIMM DDR4
Memory TypeDDR4
Frequenz2933 MHz
Steckplätze2 St
Maximaler Ausbau64 GB
ECC-, wird unterstützt
BIOSAMI SPI 256 Mbit
Grafik
ProzessorIntel UHD Graphics
LeistungsmerkmalUnterstützungDirectX 12, OpenCL 2.1, OpenGL 4.5
HW DecodeAVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9
HW EncodeAVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9
Bildschirme (Multidisplay)2 Displays
DisplayportMaximale Auflösung4096 x 2160 bei 60 Hz
Dual ModeJa (DP++)
Erweiterung
PCIe x16x8 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDE
InterfaceCNVi, PCIe ×1 (Gen. 2), USB 2.0, WLAN
Unterstütze Abmaße2230
Slot 2Key IDM
InterfaceNVMe, Optane Memory, PCIe ×4 (Gen. 3), SATA III
Unterstütze Abmaße2280
Slot 3Key IDB
Interface4G/LTE, 5G / Storage Module, PCIe ×4, USB 3.0
Unterstütze Abmaße3042, 3052
M.2 Key IDsB, E, M
SIMAnzahl1 St
Formfaktor (Slot)Micro SIM
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version12.0
Netzwerk2x G-LAN

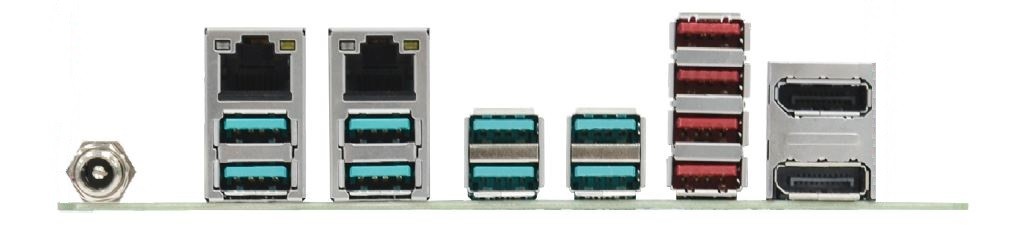

Externe I/O (Rückseite)
AnzeigeDP++2 St
EthernetRJ-452 St
SeriellRS-232 / 422 / 485DB-91 St
USBUSB v3.2 (Gen 1)4 St
USB v3.2 (Gen 2)8 St
Interne I/O
SeriellRS-232 / 422 / 485Ports (2.00 mm Pitch)1 St
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioAnschluss2.00 mm Pitch
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1wird unterstützt
Stromanschluss (onboard)1 St
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichJa
Bereich15~36V
AnschlussDC Jack
Stromversorgung - EingangDC: 15~36V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2019)wird unterstützt
LinuxDistributionUbuntu 20.04
Unterstützte BSLinux, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
Lagerung5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
