Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// rPGA 988b (G2)
// Intel HM76
// 204 Pin SO-DIMM DDR3 / DDR3L
// 1 x HDMI
// 1 x DVI-I
// LVDS
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

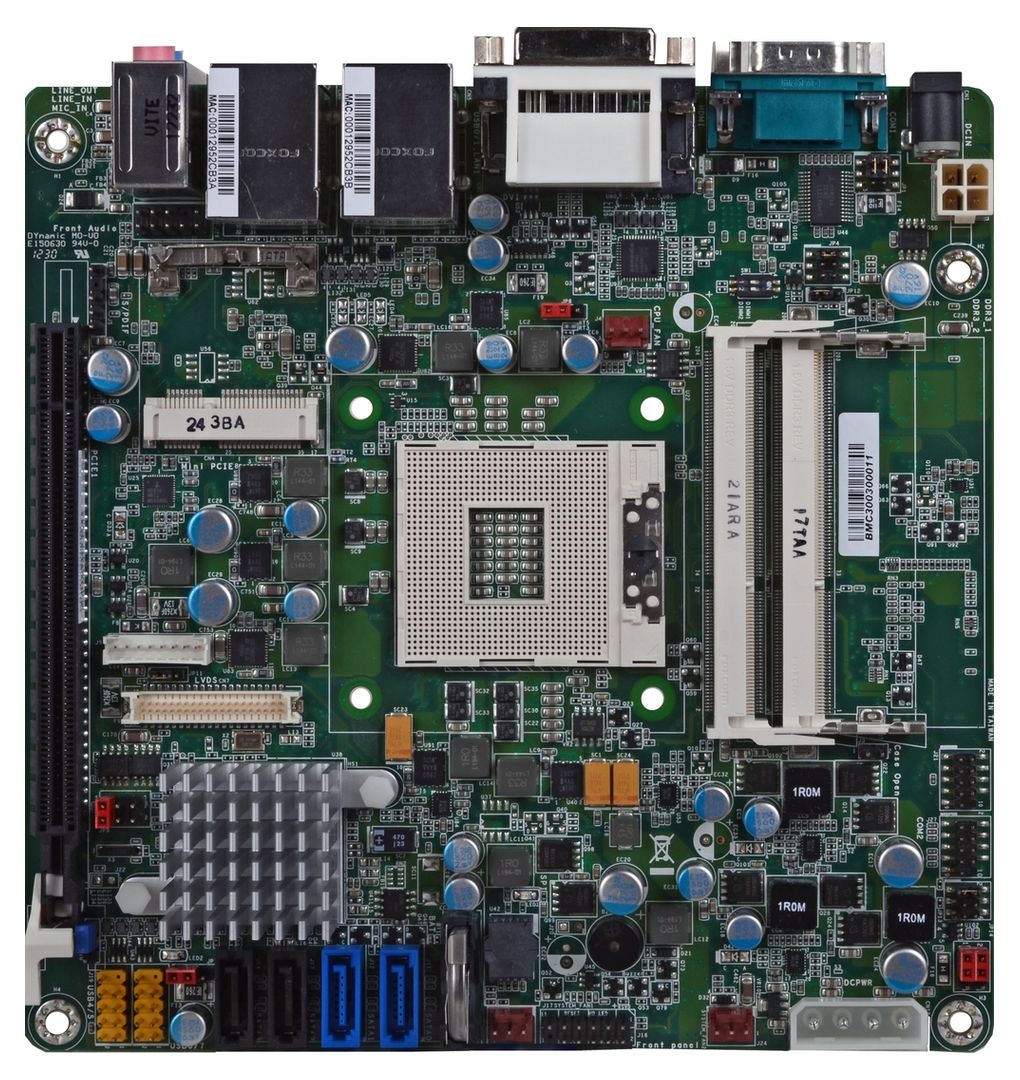

Basismodul: DFI CR101-D
| Allgemein | ||||
| SKU / Artikelnummer | CR101-D | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Sockel | rPGA 988b (G2) | ||
| Chipsatz | Intel HM76 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 / DDR3L | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, OGL ES 3.0 | ||
| HW Decode | AVC / H.264 | |||
| HW Encode | MPEG2 | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| DVI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 2048 x 1536 bei 75 Hz | ||
| Bits | 48 Bit | |||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x16, 1x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC886 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111DL / DP (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

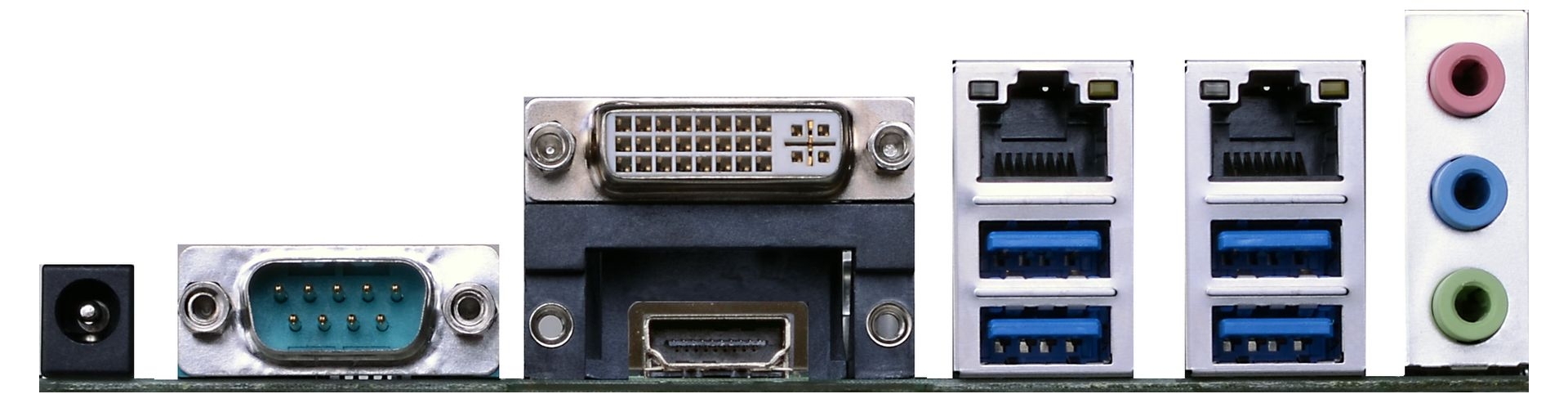

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | HDMI | 1 St | ||
| DVI | DVI-I Signal | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LPC | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q4/2012 | |||
| Voraussichtlich bis | Q2/2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
