Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// [Intel H310 | Intel Q370]
// 260 Pin SO-DIMM DDR4
// 4 x DP++
// LVDS
// 4 x G-LAN
// 4 x USB
// 2 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Power Supply DC 19V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

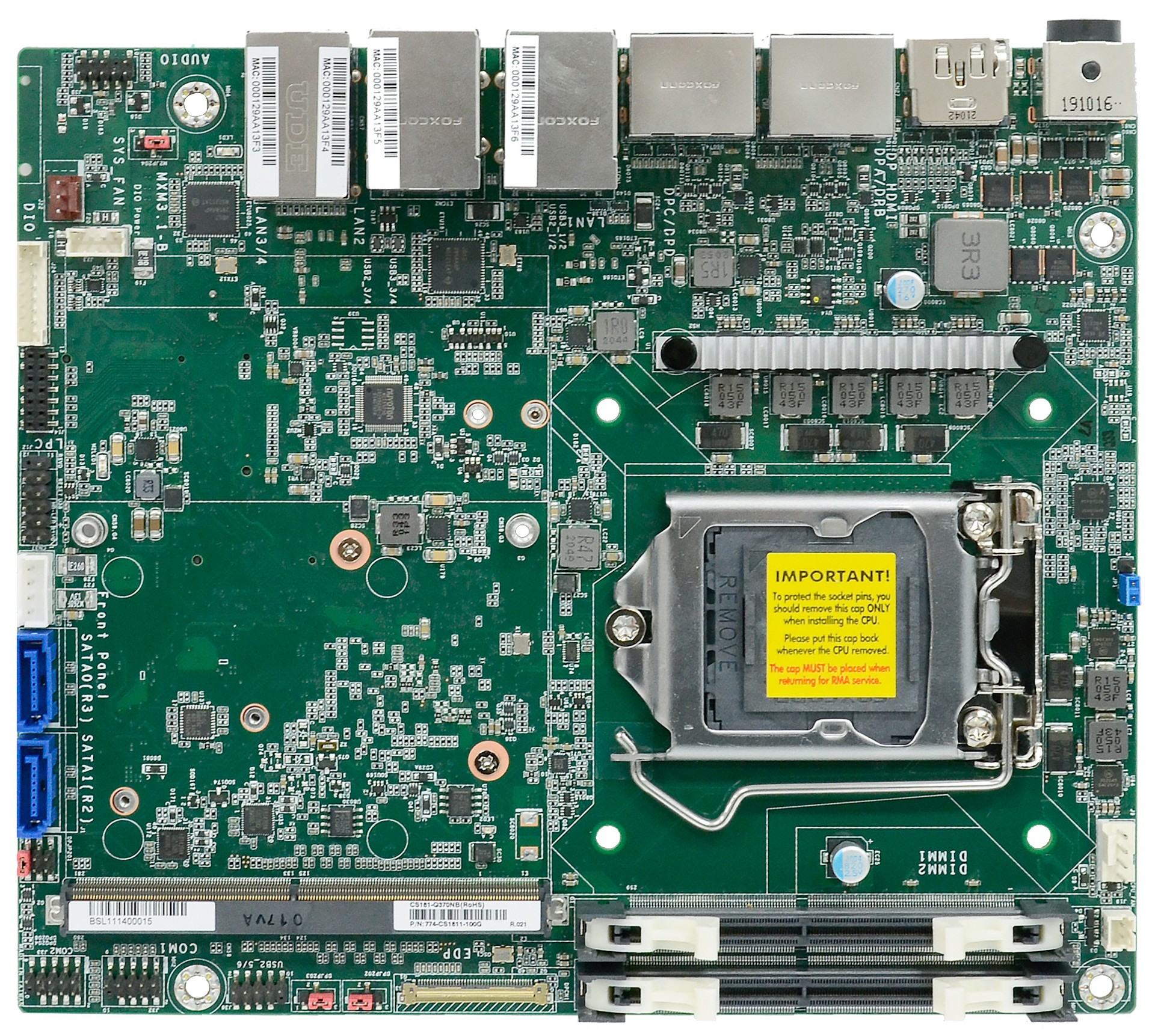

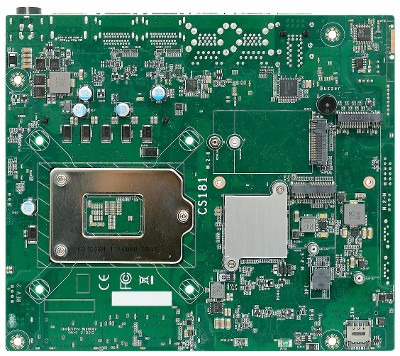

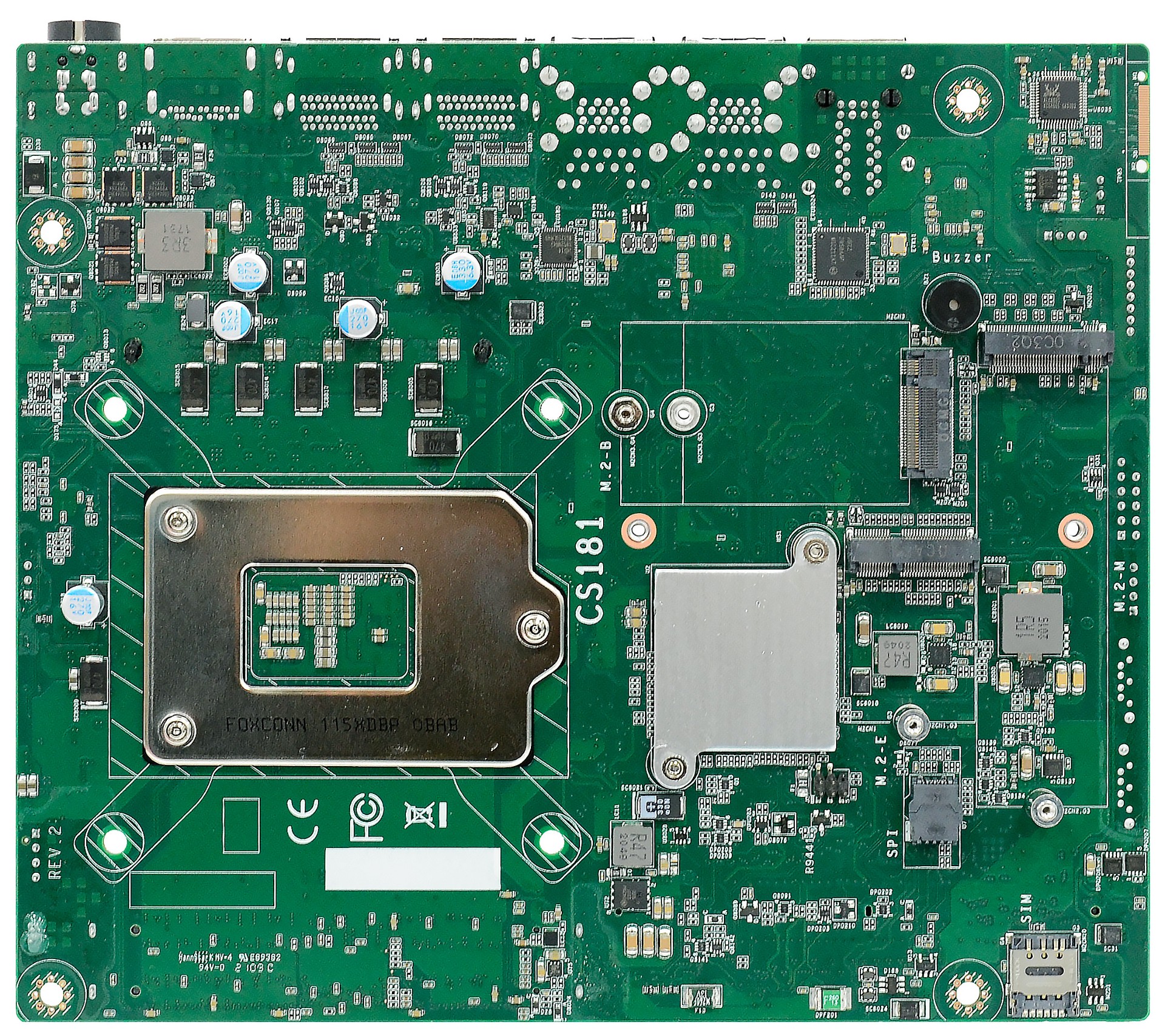

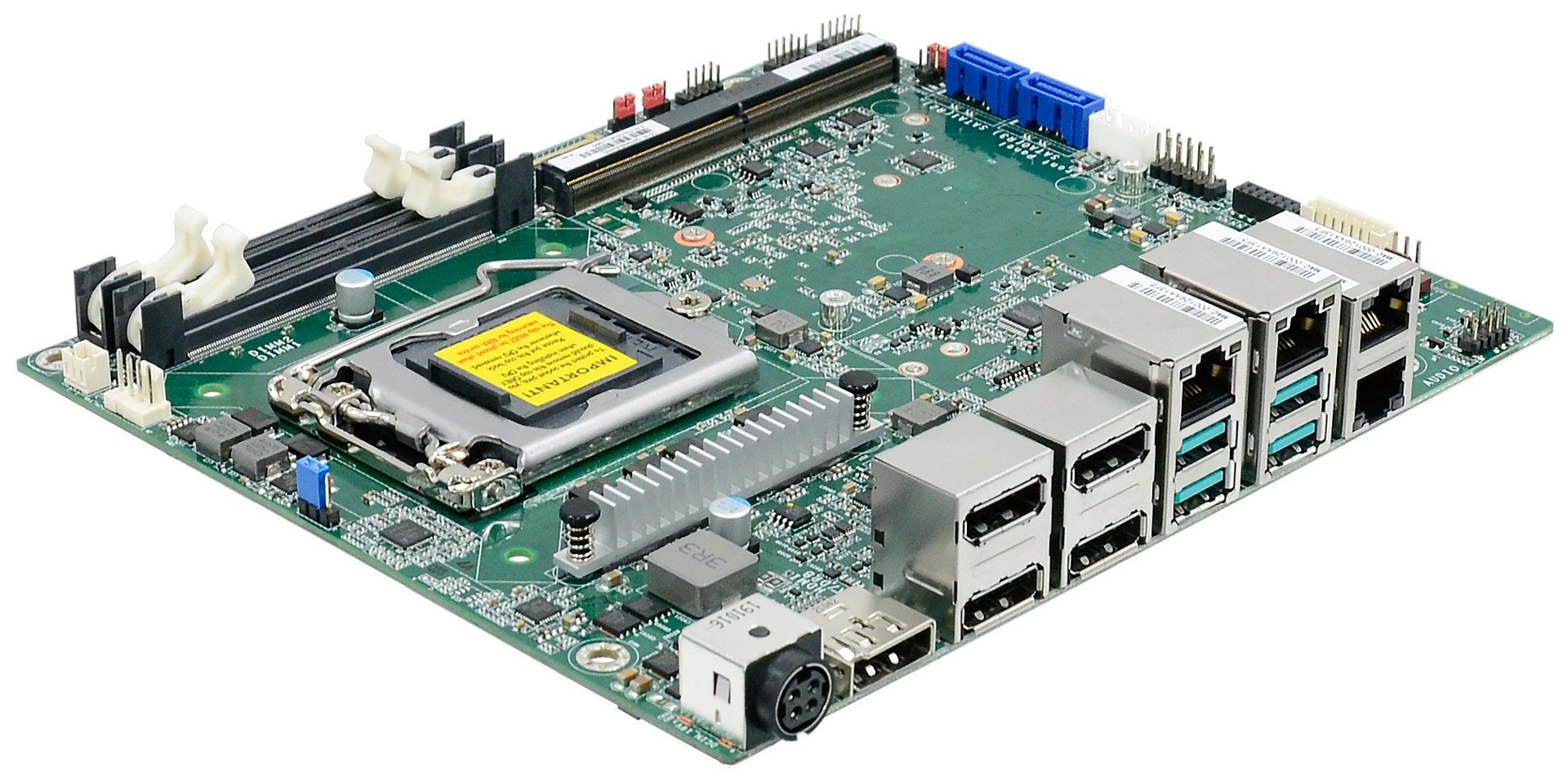

Basismodul: DFI CS181
| Allgemein | ||||
| SKU / Artikelnummer | CS181 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-CS1811-000G, 770-CS1811-100G | |||
| System | ||||
| Prozessor | Vertikales Segment | Desktop | ||
| Serie | Intel Coffee Lake | |||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel H310, Intel Q370 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 / 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 128 Mbit | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×1 (Gen. 2), SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | 5G / Storage Module, USB 3.1 Gen1 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | B, E, M | |||
| Mobile PCI Express Module (MXM) | wird unterstützt | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | M.2 | |||
| SDIO | Spezifikation | - | ||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I219V PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 3 St | |||
| Netzwerk | 4x G-LAN | |||

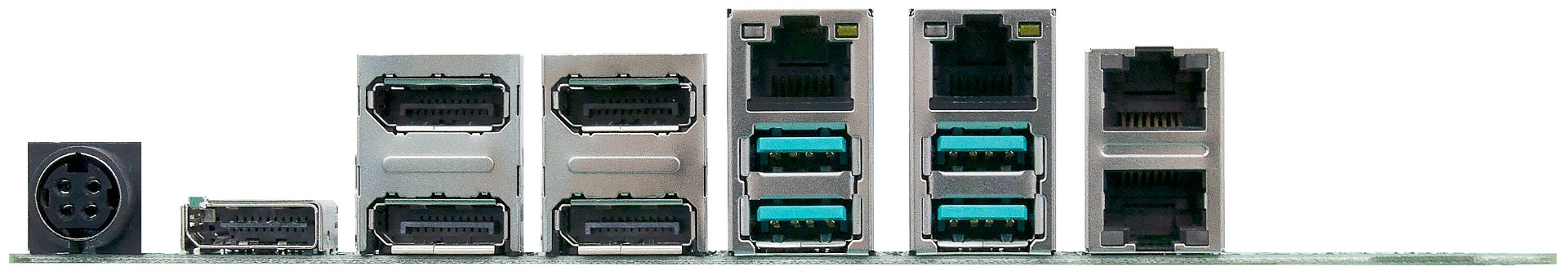

| Externe I/O | ||||
| Ethernet | RJ-45 | 4 St | ||
| USB | USB v3.2 (Gen 2) | 4 St | ||
| Anzeige | DP++ | 4 St | ||
| DP++ / HDMI Dual Connector | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| DIO Power | 4-Pin (2 mm Pitch) | |||
| SMBus | 1 St | |||
| LPC | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1/5 | -, wird unterstützt | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 19V | |
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | DC: 19V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2019) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 195 mm | |||
| Höhe | 26 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
