Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514 | AMD Ryzen Embedded R2544 | AMD Ryzen R1505G | AMD Ryzen R1606G | AMD Ryzen V1202B | AMD Ryzen V1605B | AMD Ryzen V1756B | AMD Ryzen V1807B]
// 260 Pin SO-DIMM DDR4
// 4 x DP++
// 2 x G-LAN
// 4 x USB
// 5 x USB (intern)
// 6 x Seriell I/O
// 1 x PCIe x16
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

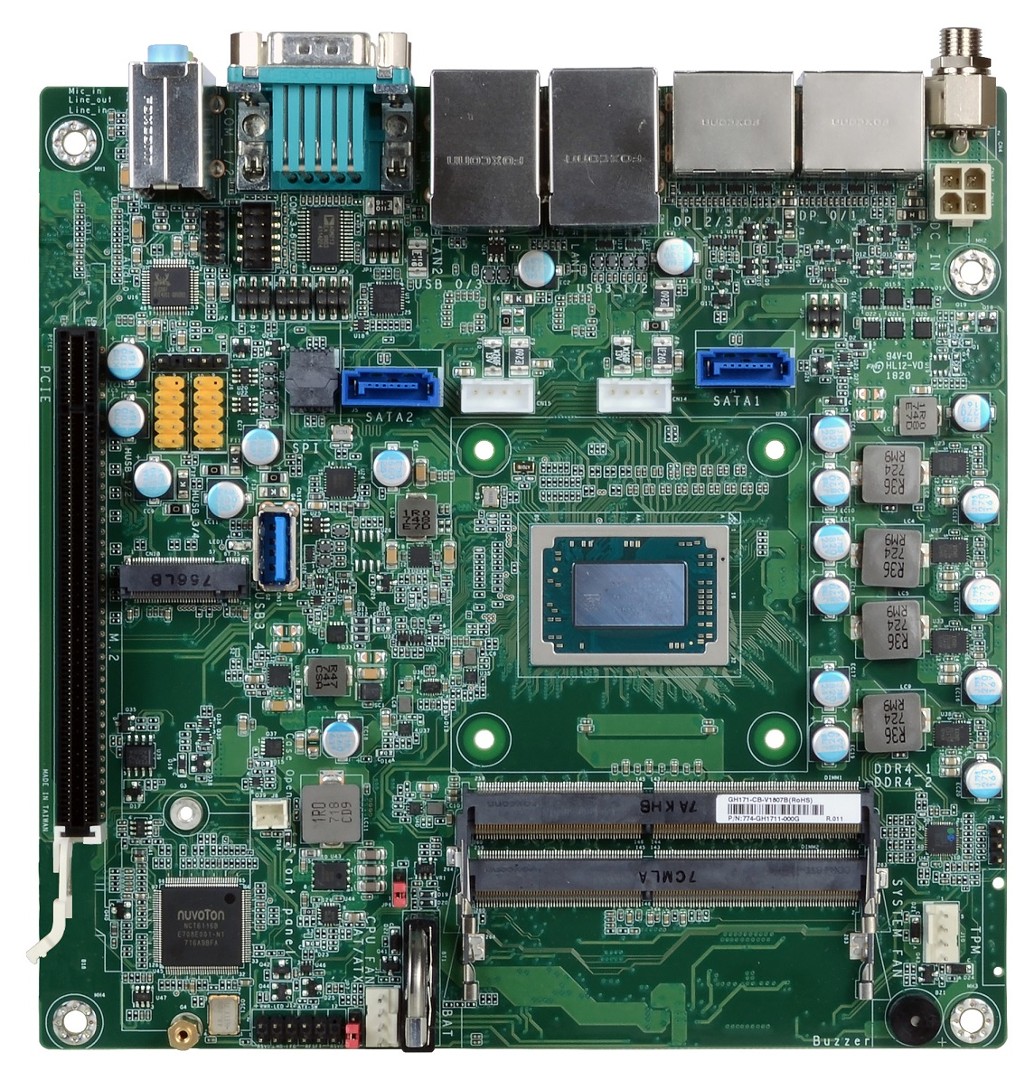

Basismodul: DFI GH171
| Allgemein | ||||
| SKU / Artikelnummer | GH171 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-GH1712-000G, 770-GH1712-100G, 770-GH1712-200G, 770-GH1712-300G, 770-GH1712-400G, 770-GH1712-500G, 770-GH1712-600G, 770-GH1712-700G, 770-GH1712-800G, 770-GH1712-900G | |||
| System | ||||
| Prozessor | Serie | AMD Banded Kestrel, AMD Great Horned Owl, AMD R-Serie (Bulldozer) | ||
| Nummer | AMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514, AMD Ryzen Embedded R2544, AMD Ryzen R1505G, AMD Ryzen R1606G, AMD Ryzen V1202B, AMD Ryzen V1605B, AMD Ryzen V1756B, AMD Ryzen V1807B | |||
| CPU Kerne | 2 St, 3 St, 4 St, 6 St | |||
| Threads | 4 St, 8 St, 12 St | |||
| Sockel | BGA 1140 (FP5) | |||
| Basis Frequenz | 2 GHz, 2,1 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 2,7 GHz, 3,25 GHz, 3,35 GHz | |||
| Max. Turbo-Taktfrequenz | 3,2 GHz, 3,3 GHz, 3,5 GHz, 3,6 GHz, 3,7 GHz, 3,8 GHz | |||
| Cache | 1 MB, 2 MB, 4 MB | |||
| Thermal Design Power (TDP) | 15 W, 25 W, 35 W, 45 W, 54 W | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI BIOS | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Leistungsmerkmal | Unterstützung | DirectX 12, OpenCL 2.1, OpenGL 4.5 | ||
| HW Decode | AVC / H.264, HEVC / H.265, JPEG / MJPEG, MPEG2, VC1 / WMV9, VP 8, VP 9 | |||
| HW Encode | AVC / H.264, HEVC / H265, JPEG, MPEG2, VP 8, VP 9 | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
| Erweiterung | ||||
| PCIe x16 | x8 Signal | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 | |||
| Unterstütze Abmaße | 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Anzahl | 2 St | |
| Netzwerk | 2x G-LAN | |||

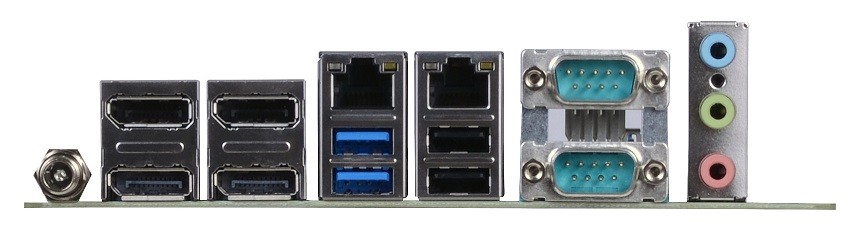

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Anzeige | DP++ | 4 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| USB v3.0 | Ports (Typ-A-Buchse) | 1 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 2 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 8 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 18.04 LTS | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Lebenszyklus | ||||
| Produktionsstart | Q3/2019 | |||
| Garantiert bis | Q2/2027 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
