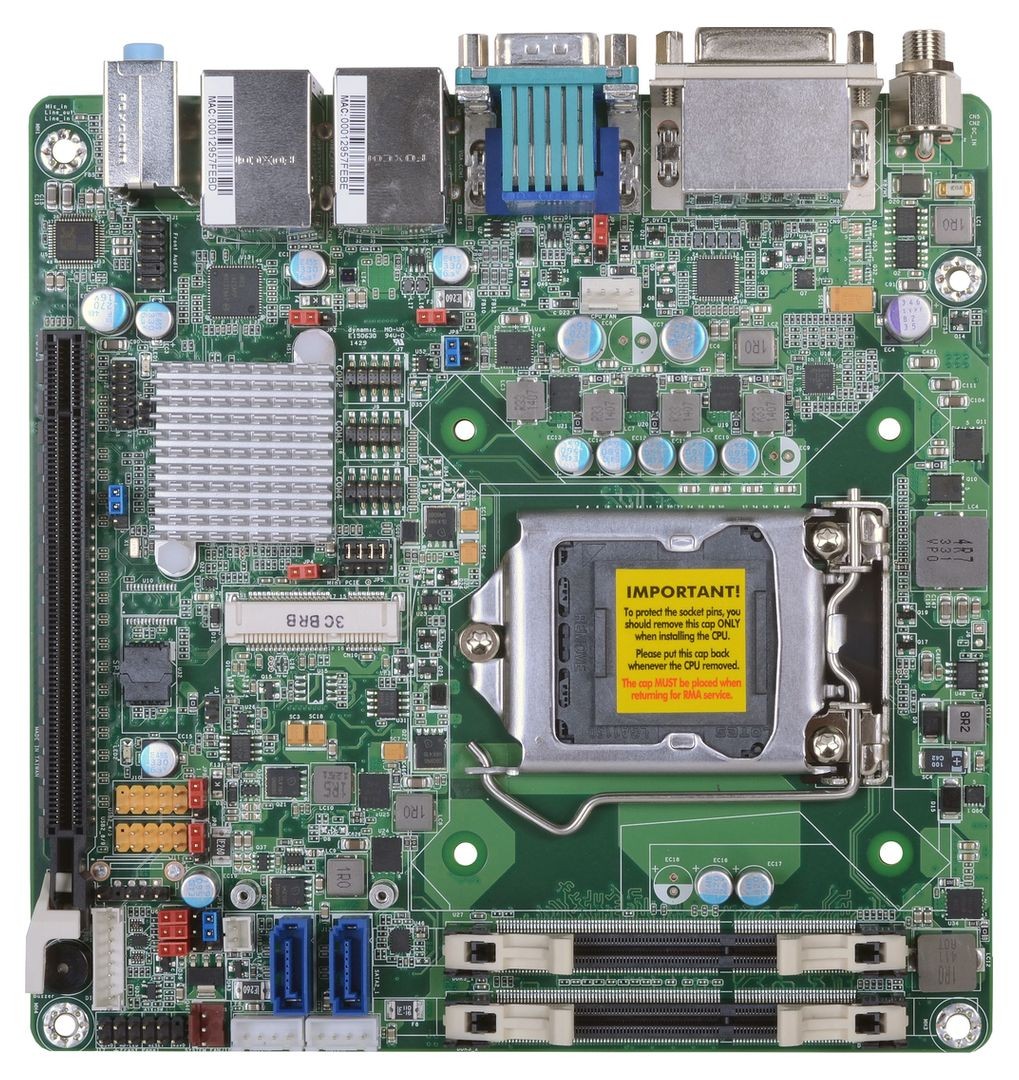

DFI HD173

HD173-H81N

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [- | Intel Celeron G1820TE | Intel Core i3-4330TE | Intel Core i3-4340TE | Intel Core i3-4350T | Intel Core i5-4570TE | Intel Core i5-4590T | Intel Core i7-4770TE | Intel Pentium G3320TE]
// Intel H81
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 1 x DVI-D
// 1 x Displayport
// 2 x G-LAN
// 4 x USB
// 5 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung DC 19~24V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

ANFRAGE
CHAT
TELEFON
VERGLEICHEN
MERKEN

PRODUKTINFORMATIONEN

Basismodul: DFI HD173

Allgemein
	SKU / Artikelnummer			HD173
Produktgrunddaten
	Hersteller			DFI
System
	Prozessor	Serie		Intel Haswell
		Nummer		-, Intel Celeron G1820TE, Intel Core i3-4330TE, Intel Core i3-4340TE, Intel Core i3-4350T, Intel Core i5-4570TE, Intel Core i5-4590T, Intel Core i7-4770TE, Intel Pentium G3320TE
		CPU Kerne		2 St, 4 St, -
		Threads		2 St, 4 St, 8 St, -
		Sockel		LGA 1150 (H3)
		Basis Frequenz		2 GHz, 2,2 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 2,7 GHz, 3,1 GHz, -
		Cache		2 MB, 3 MB, 4 MB, 6 MB, 8 MB, -
		Thermal Design Power (TDP)		32 W, 35 W, 45 W, -
	Chipsatz			Intel H81
	Speicher	Aufbau		204 Pin SO-DIMM DDR3
		Frequenz		1333 / 1600 MHz
		Steckplätze		2 St
		Maximaler Ausbau		16 GB
	BIOS			AMI UEFI 64 Mbit SPI
	I/O Controller	Controller 1	I/O Controller	Nuvoton NCT6106D
Grafik
	Prozessor			Intel HD Graphics
	Bildschirme (Multidisplay)			2 Displays
	VGA	Maximale Auflösung		1920 x 1200 bei 60 Hz
	DVI	Maximale Auflösung		1920 x 1200 bei 60 Hz
	Displayport	Maximale Auflösung		4096 x 2304 bei 60 Hz
Erweiterung
	PCIe x16	x16 Signal	Generation	3
			Anzahl	1 St
	Mini-PCIe	Volle Bautiefe	Anzahl	1 St
			USB Unterstützung	Ja
			mSATA Unterstützung	Ja
	PCIe Schnittstellen			1x Mini-PCIe, 1x PCIe x16
	Storage			mSATA
Audio
	Chipsatz			Realtek ALC888S-VD2-GR
Netzwerk
	G-LAN	Controller	Chipsatz	Intel I210 PCIe (10/100/1000 Mbps)
			Anzahl	1 St
		Controller	Chipsatz	Intel I217 (10/100/1000 Mbps)
			Anzahl	1 St
		Active Management Technology (AMT) Version		9.5
	Netzwerk			2x G-LAN

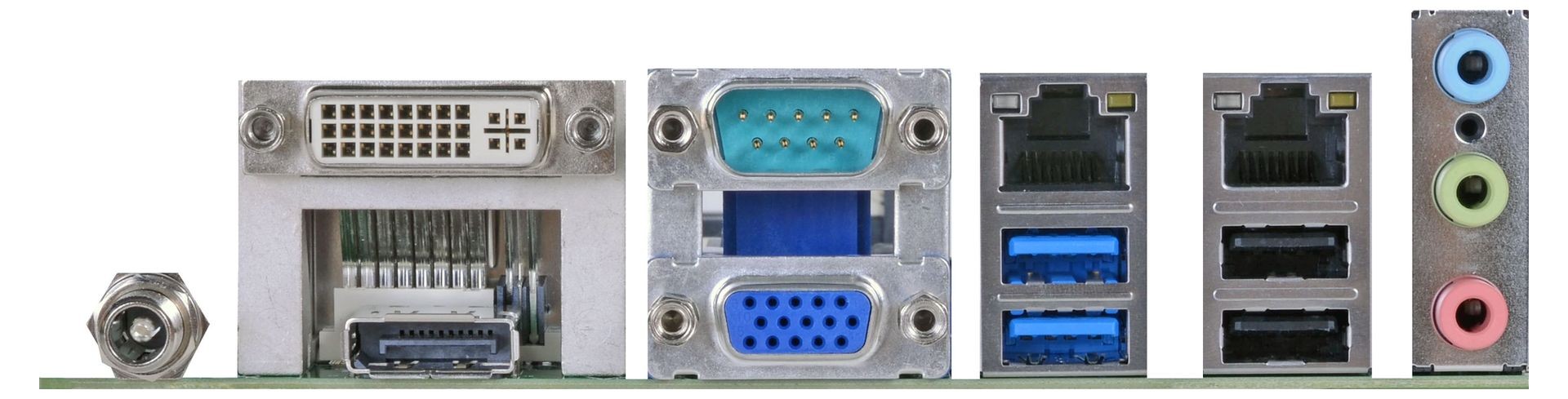

Externe I/O
	Ethernet	RJ-45		2 St
	USB	USB v2.0		2 St
		USB v3.0		2 St
	Seriell	RS-232	DB-9	1 St
	Anzeige	VGA		1 St
		DVI	DVI-D Signal	1 St
		Displayport		1 St
	Audio	Line-Out		1 St
		Mic-In		1 St
Interne I/O
	USB	USB v2.0	Ports (2.00 mm Pitch)	5 St
	Seriell	RS-232	Ports (2.00 mm Pitch)	2 St
		RS-422 / 485	Ports (2.00 mm Pitch)	1 St
	Anzeige	LVDS		Dual Channel
	Digital I/O	Bits	8-Bit	1 St
	LPC			1 St
	Audio	Line-Out		1 St
		Mic-In		1 St
		S/PDIF		verfügbar
	Serial-ATA	S-ATA R3.0 (6 Gbit/s, 600 MB/s)		2 St
		Stromanschluss (onboard)		2 St
Watchdog Zeitgeber
	Watchdog Zeitgeber			Ja
	Watchdog Zeitgeber (Intervall)			Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
	Trusted Platform Modul (TPM)			Auf Anfrage
Stromversorgung
	Typ (Eingang)	DC	Weitbereich	Ja
			Bereich	19~24V
			Anschluss	Hohlstecker
	Stromversorgung - Eingang			DC: 19~24V
	Real-Time Clock (RTC) Batterie			CR2032 Knopfbatterie
Betriebssysteme / Software
	Windows	Windows XP (32/64-bit)		wird teilweise unterstützt
		Windows 7 (32/64-bit)		wird unterstützt
		Windows 8 (32-bit)		wird unterstützt
		Windows 8 (64-bit)		wird unterstützt
	Unterstützte BS			Windows
Kühlung
	Umsetzung			Aktiv (Lüfterkühlung)
Mechanik / Umgebung
	Temperatur	Betrieb		0° bis 60°C
		Lagerung		-20° bis 85°C
	Relative Luftfeuchtigkeit	Lagerung		5 bis 90%, nicht kondensierend
	Abmaße	Formfaktor		Mini-ITX
		Breite		170 mm
		Tiefe		170 mm
	MTBF	MTBF 25°C		470,617 h
		MTBF 45°C		275,496 h
		Berechnungsmodell		Telcordia Issue 2, Method I Case 3
		Umgebung		GB, GC – Ground Benign, Controlled
Zertifikate / Konformitäten
	CE			Ja
	FCC	Class B		Ja
	RoHS konform			Ja
Lebenszyklus
	Produktionsstart			Q1/2015
	Voraussichtlich bis			Q4/2019
Herstellergarantie
	Herstellergarantie			2 Jahre

End of Life (EOL)

Intel has formally announced the listed PCH EOL Plan for H81.
Revision:	PCN20040804
Revision date:	8. April 2020
Last purchase date:	31. Dezember 2020
Last shipping date:	31. März 2022
Betroffene Produkte:	HD173
Hinweis Dokument:	EOL_notice_20040804_ HD173.pdf
