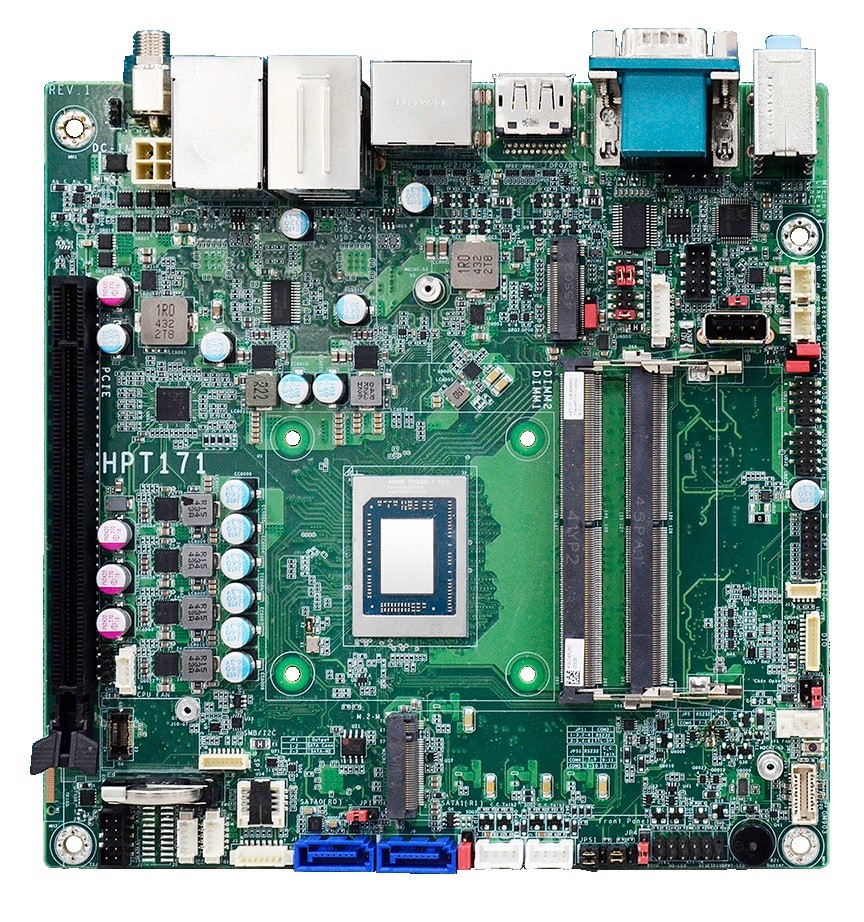

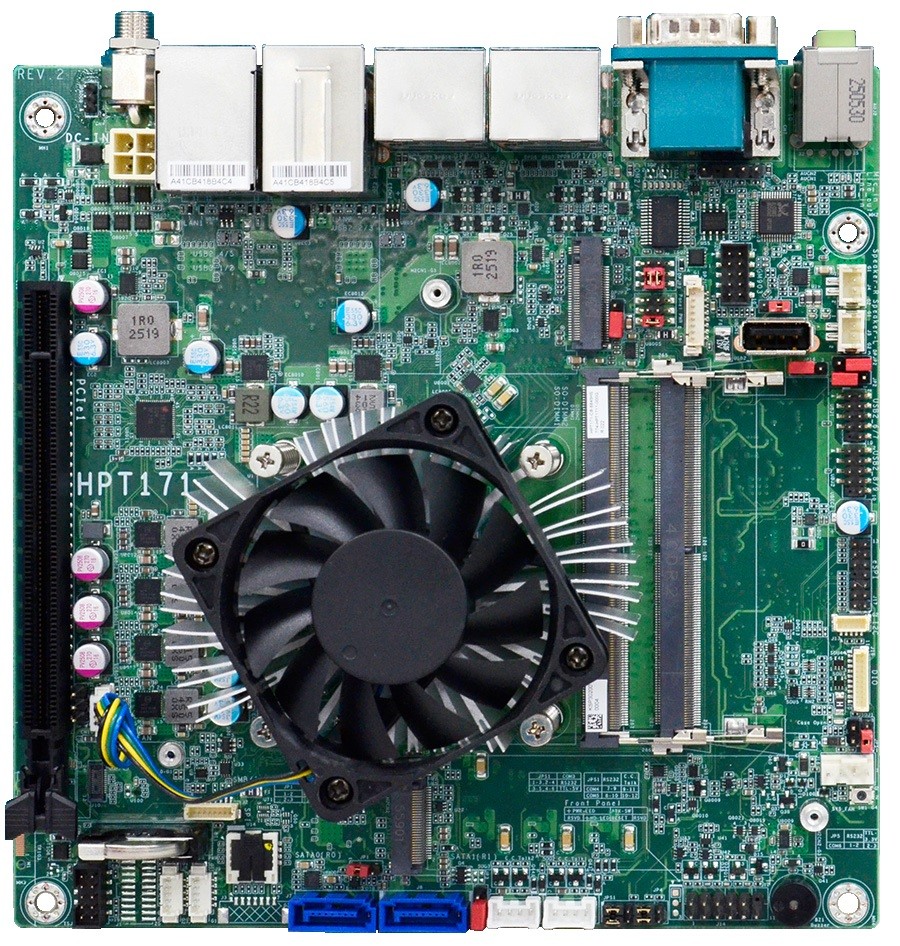

DFI HPT171

HPT171-8640U, HPT171-8645HS, HPT171-8840U, HPT171-8845HS

Mini-ITX Mainboards

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded 8640U | AMD Ryzen Embedded 8645HS | AMD Ryzen Embedded 8840U | AMD Ryzen Embedded 8845HS]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Rückseite)
// 5 x USB (Rückseite)
// 5 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI HPT171

Allgemein
SKU / ArtikelnummerHPT171HPT171-8640U, HPT171-8645HS, HPT171-8840U, HPT171-8845HS
Produktgrunddaten
HerstellerDFI
System
ProzessorVertikales SegmentEmbedded
SerieAMD Ryzen Embedded 8000 series
NummerAMD Ryzen Embedded 8640U, AMD Ryzen Embedded 8645HS, AMD Ryzen Embedded 8840U, AMD Ryzen Embedded 8845HS
CPU Kerne6 St, 8 St
Threads12 St, 16 St
Basis Frequenz3,3 GHz, 3,5 GHz, 3,8 GHz, 4,3 GHz
Max. Turbo-Taktfrequenz4,9 GHz, 5 GHz, 5,1 GHz
Cache6 MB, 8 MB
Thermal Design Power (TDP)28 W, 45 W
Grundleistungsaufnahme des Prozessors15 W, 35 W
Maximale Turbo-Leistungsaufnahme30 W, 54 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau262 Pin SO-DIMM DDR5
DIMM TypeUnbuffered SO-DIMM
Frequenz5600 MHz
Steckplätze2 St
Maximaler Ausbau96 GB
ECCwird unterstützt
BIOSAMI SPI 256 Mbit
I/O ControllerController 1I/O ControllerITE IT8786E
Grafik
Bildschirme (Multidisplay)4 Displays
DisplayportMaximale Auflösung3840 x 2160 bei 60 Hz
Version1.2
Dual ModeJa (DP++)
Erweiterung
PCIe x16x8 SignalGeneration4
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
M.2Slot 1Key IDM
InterfacePCIe ×4 (Gen. 4), SATA III
Unterstütze Abmaße2280
Slot 2Key IDA
InterfaceOOB
Unterstütze Abmaße3042, 3060
M.2 Key IDsA, M
StorageM.2
Audio
ChipsatzRealtek ALC888S-VD2-GR
Netzwerk
G-LANControllerChipsatzIntel I226V PCIe (10/100/1000/2500 Mbps)
Anzahl2 St
Netzwerk2x G-LAN

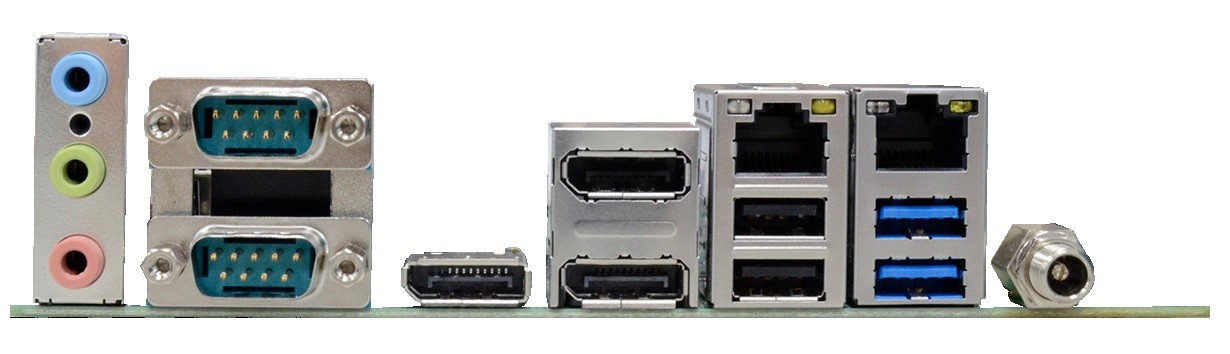

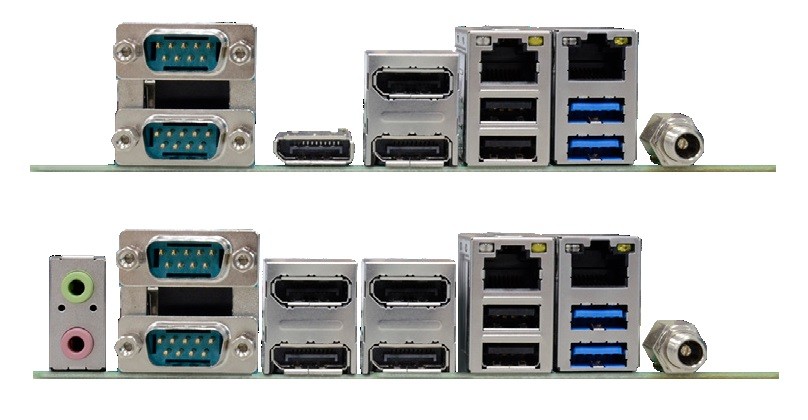

Externe I/O (Rückseite)
AnzeigeDP++4 St
DP USB-C1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
EthernetRJ-452 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
USBUSB v2.02 St
USB v3.1 Gen. 22 St
USB v3.2 (Gen 2, Type C)1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
Ports (Typ-A-Buchse)1 St
SeriellRS-232Ports (Sonderanschluss)4 St
Digital I/OBits8-Bit1 St
DIO Power4-Pin (2 mm Pitch)
Serial Peripheral Interface (SPI)1 St
I²C2 St
AudioAnschluss2.00 mm Pitch
S/PDIFverfügbar
Amplifier1 St
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1wird unterstützt
Stromanschluss (onboard)2 St
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)dTPM 2.0 (Hardware)
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
AnschlussHohlstecker (verschraubt)
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 11Wird unterstützt
Windows EmbeddedWindows 10 Enterprise IoT LTSC (2021)wind unterstützt
LinuxDistributionUbuntu 22.04
Unterstützte BSLinux, Windows, Windows Embedded
Mechanik / Umgebung
TemperaturBetrieb-5° bis 65°C
Lagerung-40° bis 85°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite195 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
