Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded 8640U | AMD Ryzen Embedded 8645HS | AMD Ryzen Embedded 8840U | AMD Ryzen Embedded 8845HS]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 5 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Power Supply DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

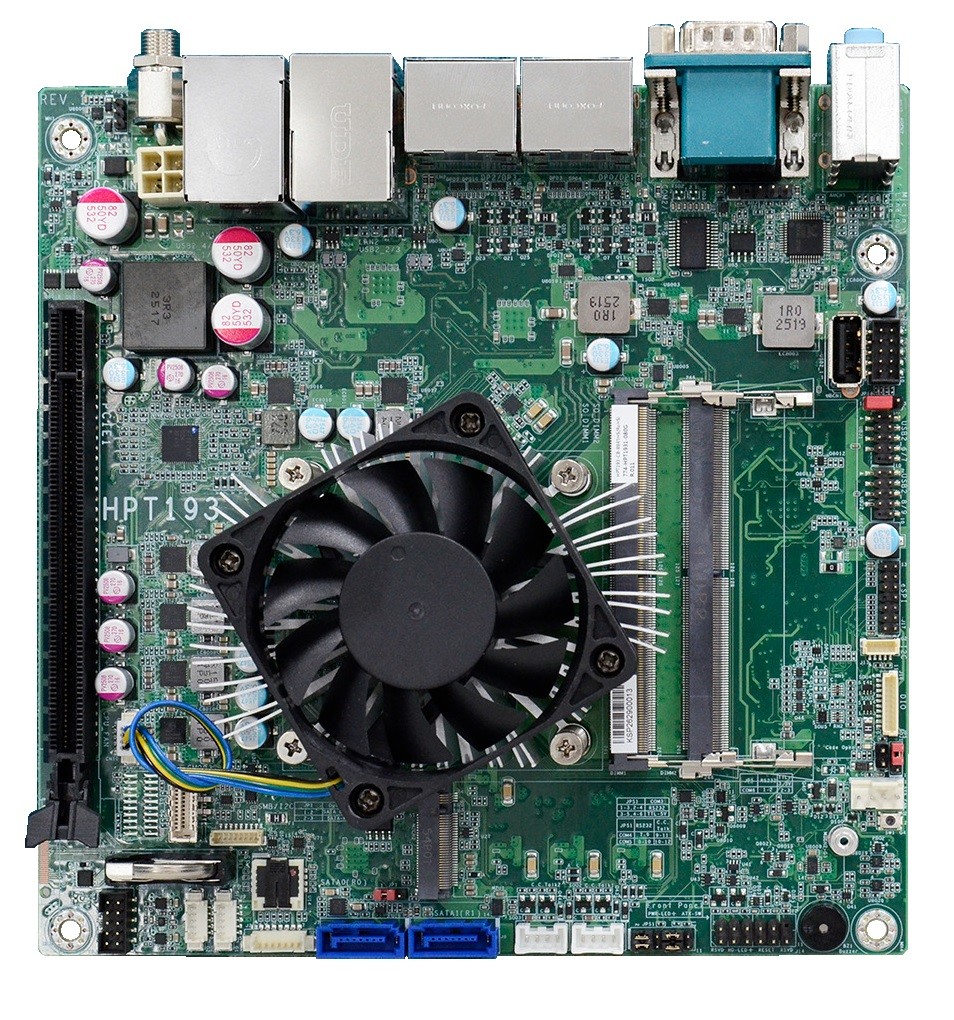

Basismodul: DFI HPT193
Allgemein | ||||
SKU / Artikelnummer | HPT193 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | AMD Ryzen Embedded 8000 series | |||
Nummer | AMD Ryzen Embedded 8640U, AMD Ryzen Embedded 8645HS, AMD Ryzen Embedded 8840U, AMD Ryzen Embedded 8845HS | |||
CPU Kerne | 6 St, 8 St | |||
Threads | 12 St, 16 St | |||
Basis Frequenz | 3,3 GHz, 3,5 GHz, 3,8 GHz, 4,3 GHz | |||
Max. Turbo-Taktfrequenz | 4,9 GHz, 5 GHz, 5,1 GHz | |||
Cache | 6 MB, 8 MB | |||
Thermal Design Power (TDP) | 28 W, 45 W | |||
Grundleistungsaufnahme des Prozessors | 15 W, 35 W | |||
Maximale Turbo-Leistungsaufnahme | 30 W, 54 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
Memory Type | DDR5 | |||
DIMM Type | Unbuffered SO-DIMM | |||
Frequenz | 5600 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 96 GB | |||
ECC | wird unterstützt | |||
BIOS | AMI SPI 256 Mbit | |||
I/O Controller | Controller 1 | I/O Controller | ITE IT8786E | |
Grafik | ||||
Bildschirme (Multidisplay) | 4 Displays | |||
Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
Version | 1.2 | |||
Dual Mode | Ja (DP++) | |||
Erweiterung | ||||
PCIe x16 | x8 Signal | Generation | 4 | |
Anzahl | 1 St | |||
PCIe Schnittstellen | 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | M | |
Interface | PCIe ×4 (Gen. 4), SATA III | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

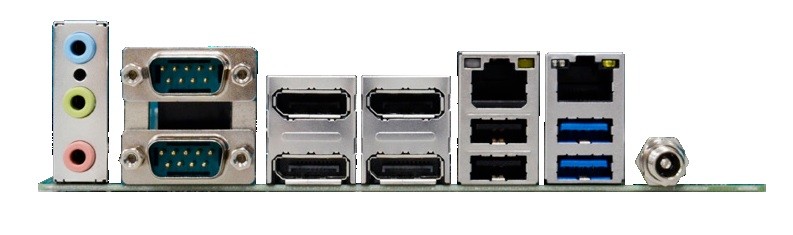

Externe I/O (Rückseite) | ||||
Anzeige | DP++ | 4 St | ||
Audio | Line-In | 1 St | ||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Ethernet | RJ-45 | 2 St | ||
Seriell | RS-232 | DB-9 | 1 St | |
RS-232 / 422 / 485 | DB-9 | 1 St | ||
USB | USB v2.0 | 2 St | ||
USB v3.2 (Gen 2) | 2 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
Ports (Typ-A-Buchse) | 1 St | |||
Seriell | RS-232 | Ports (Sonderanschluss) | 4 St | |
Digital I/O | Bits | 8-Bit | 1 St | |
DIO Power | 4-Pin (2 mm Pitch) | |||
Serial Peripheral Interface (SPI) | 1 St | |||
I²C | 2 St | |||
Audio | Anschluss | 2.00 mm Pitch | ||
S/PDIF | verfügbar | |||
Amplifier | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | dTPM 2.0 (Hardware) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | Hohlstecker (verschraubt) | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Windows | Windows 11 | Wird unterstützt | ||
Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
Windows 11 IoT | wird unterstützt | |||
Linux | Distribution | Ubuntu 22.04 | ||
Unterstützte BS | Linux, Windows, Windows Embedded | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -5° bis 65°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 195 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja |
