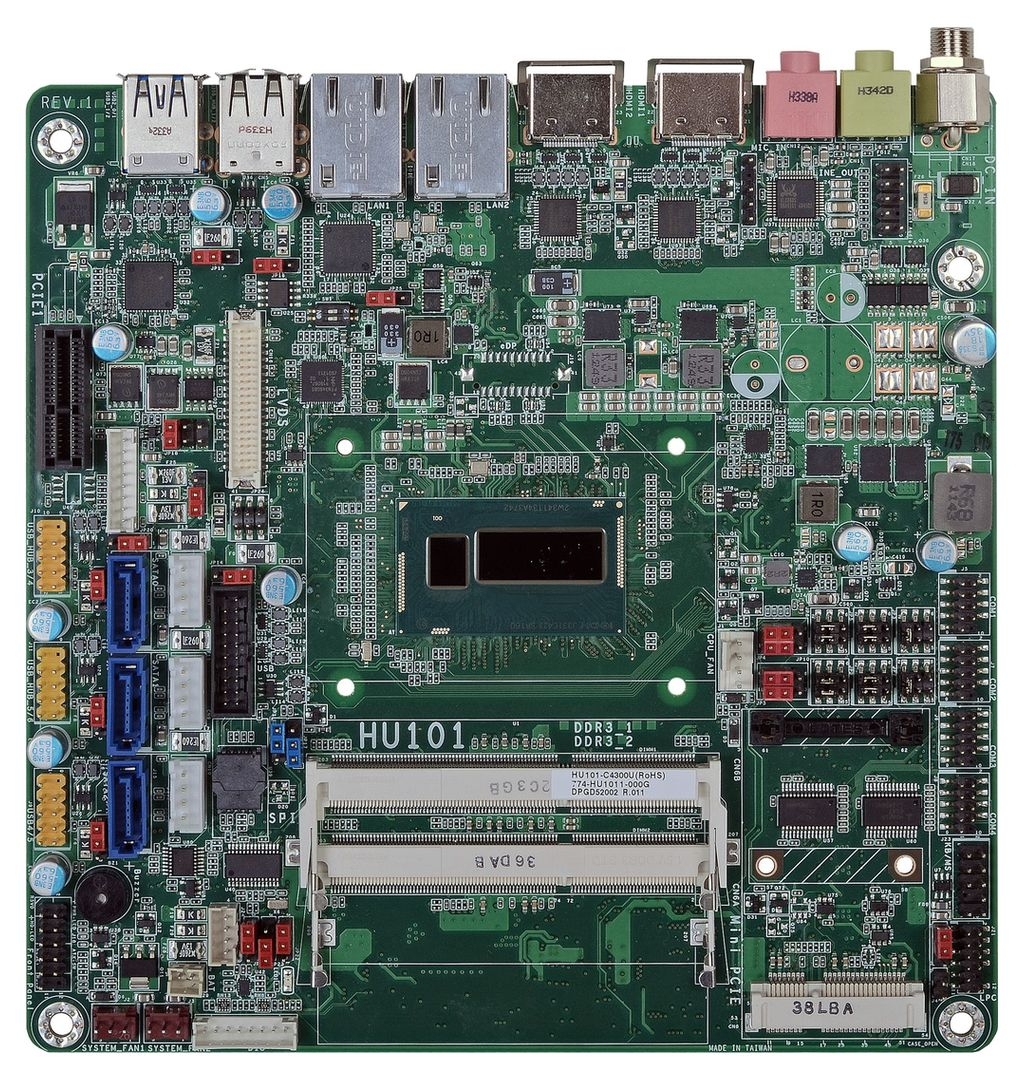

DFI HU101

HU101-N2980U, HU101-N4010U, HU101-N4300U, HU101-N4650U

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [Intel Celeron 2980U | Intel Core i3-4010U | Intel Core i5-4300U | Intel Core i7-4650U]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 2 x HDMI
// LVDS
// 2 x G-LAN
// 4 x USB
// [6 | 7 | 8 | 9] x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung DC 12V

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: DFI HU101

Allgemein
SKU / ArtikelnummerHU101HU101-N2980U, HU101-N2980U-6USB, HU101-N2980U-6USB-PVertikal, HU101-N2980U-6USB-PVertikal-USB-A, HU101-N2980U-6USB-PVertikal-USB-A-eDP, HU101-N2980U-6USB-PVertikal-eDP, HU101-N2980U-6USB-USB-A, HU101-N2980U-6USB-USB-A-eDP, HU101-N2980U-6USB-eDP, HU101-N2980U-PVertikal, HU101-N2980U-PVertikal-USB-A, HU101-N2980U-PVertikal-USB-A-eDP, HU101-N2980U-PVertikal-eDP, HU101-N2980U-USB-A, HU101-N2980U-USB-A-eDP, HU101-N2980U-eDP, HU101-N4010U, HU101-N4010U-6USB, HU101-N4010U-6USB-PVertikal, HU101-N4010U-6USB-PVertikal-USB-A, HU101-N4010U-6USB-PVertikal-USB-A-eDP, HU101-N4010U-6USB-PVertikal-eDP, HU101-N4010U-6USB-USB-A, HU101-N4010U-6USB-USB-A-eDP, HU101-N4010U-6USB-eDP, HU101-N4010U-PVertikal, HU101-N4010U-PVertikal-USB-A, HU101-N4010U-PVertikal-USB-A-eDP, HU101-N4010U-PVertikal-eDP, HU101-N4010U-USB-A, HU101-N4010U-USB-A-eDP, HU101-N4010U-eDP, HU101-N4300U, HU101-N4300U-6USB, HU101-N4300U-6USB-PVertikal, HU101-N4300U-6USB-PVertikal-USB-A, HU101-N4300U-6USB-PVertikal-USB-A-eDP, HU101-N4300U-6USB-PVertikal-eDP, HU101-N4300U-6USB-USB-A, HU101-N4300U-6USB-USB-A-eDP, HU101-N4300U-6USB-eDP, HU101-N4300U-PVertikal, HU101-N4300U-PVertikal-USB-A, HU101-N4300U-PVertikal-USB-A-eDP, HU101-N4300U-PVertikal-eDP, HU101-N4300U-USB-A, HU101-N4300U-USB-A-eDP, HU101-N4300U-eDP, HU101-N4650U, HU101-N4650U-6USB, HU101-N4650U-6USB-PVertikal, HU101-N4650U-6USB-PVertikal-USB-A, HU101-N4650U-6USB-PVertikal-USB-A-eDP, HU101-N4650U-6USB-PVertikal-eDP, HU101-N4650U-6USB-USB-A, HU101-N4650U-6USB-USB-A-eDP, HU101-N4650U-6USB-eDP, HU101-N4650U-PVertikal, HU101-N4650U-PVertikal-USB-A, HU101-N4650U-PVertikal-USB-A-eDP, HU101-N4650U-PVertikal-eDP, HU101-N4650U-USB-A, HU101-N4650U-USB-A-eDP, HU101-N4650U-eDP
Produktgrunddaten
HerstellerDFI
System
ProzessorSerieIntel Haswell
NummerIntel Celeron 2980U, Intel Core i3-4010U, Intel Core i5-4300U, Intel Core i7-4650U
CPU Kerne2 St
Threads2 St, 4 St
SockelBGA 1168
Basis Frequenz1,6 GHz, 1,7 GHz, 1,9 GHz
Cache2 MB, 3 MB, 4 MB
Thermal Design Power (TDP)15 W
ChipsatzSoC (System-On-Chip)
SpeicherAufbau204 Pin SO-DIMM DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 64 Mbit SPI
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 11, OpenCL 1.2, OpenGL 4.0
Bildschirme (Multidisplay)3 Displays
HDMIMaximale Auflösung4096 x 2304 bei 24 Hz
LVDSMaximale Auflösung1920 x 1200 bei 60 Hz
Bits24 Bit
eDP (embedded Display Port)Maximale Auflösung3200 x 2000 bei 60 Hz
Erweiterung
PCIe x1x1 Signal1 St
Mini-PCIeVolle BautiefeAnzahl1 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x Mini-PCIe, 1x PCIe x1
StoragemSATA
Audio
ChipsatzRealtek ALC888
Netzwerk
G-LANControllerChipsatzIntel I210 PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I218 PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version9.5
Netzwerk2x G-LAN

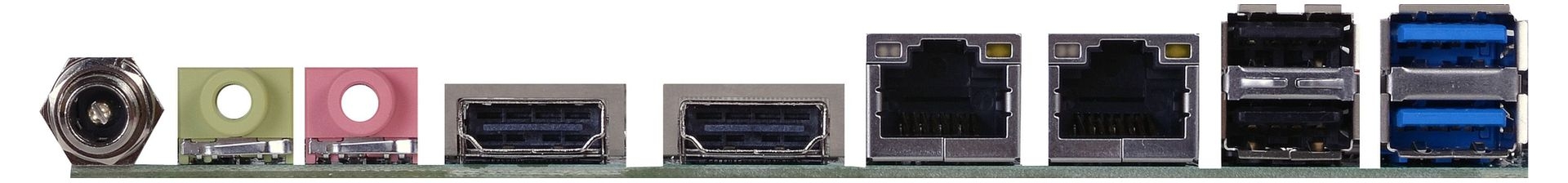

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.02 St
AnzeigeHDMI2 St
AudioLine-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St, 6 St
Ports (Typ-A-Buchse)1 St, -
USB v3.0Ports (2.54 mm Pitch)2 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
RS-232 / 422 / 485Ports (2.00 mm Pitch)2 St
AnzeigeLCD- / InverterstromJa
LVDSDual Channel
eDP (embedded Display Port) Lanes 1 St, -
Digital I/OBits8-Bit1 St
SMBus1 St
LPC1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R3.0 (6 Gbit/s, 600 MB/s)3 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
Stromanschluss (onboard)3 St
RAID UnterstützungRAID 0/1/5/10
Gehäuse-Einbruchserkennung (Chassis Intrusion)Ja
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)DCWeitbereichNein
Bereich12V
Anschluss4 Pin Anschluss (vertikal), Hohlstecker
Stromversorgung - EingangDC: 12V
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 85°C
Relative LuftfeuchtigkeitBetrieb5 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ4/2014
Voraussichtlich bisQ4/2019
Herstellergarantie
Herstellergarantie2 Jahre
