Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [Intel Atom D410 | Intel Atom D510 | Intel Atom N450]
// Intel ICH8M
// 200 Pin SO-DIMM DDR2
// 1 x VGA
// 1 x HDMI
// 2 x DVI-I
// LVDS
// 1 x G-LAN
// 6 x USB
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 1 x PCIe x1
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

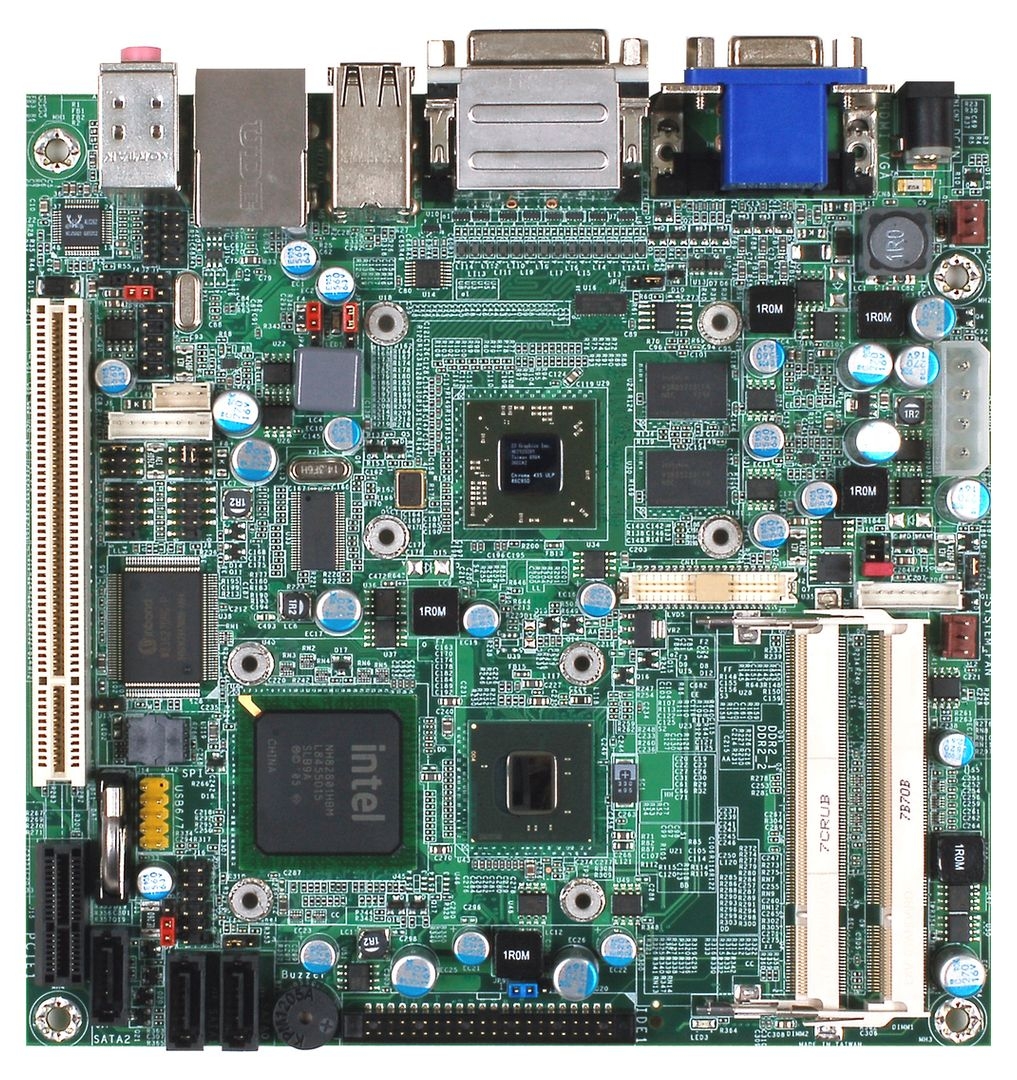

Basismodul: DFI LR101
| Allgemein | ||||
| SKU / Artikelnummer | LR101 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Nummer | Intel Atom D410, Intel Atom D510, Intel Atom N450 | ||
| CPU Kerne | 1 St, 2 St | |||
| Threads | 2 St, 4 St | |||
| Basis Frequenz | 1,66 GHz | |||
| Cache | 0,5 MB, 1 MB | |||
| Thermal Design Power (TDP) | 5,5 W, 10 W, 13 W | |||
| Chipsatz | Intel ICH8M | |||
| Speicher | Aufbau | 200 Pin SO-DIMM DDR2 | ||
| Frequenz | 800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 4 GB | |||
| BIOS | AMI SPI 16 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Winbond W83627DHG | |
| Grafik | ||||
| Prozessor | Intel Graphics Media Accelerator (GMA) 3150 | |||
| Leistungsmerkmal | Unterstützung | DirectX 9 | ||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| PCIe x1 | x1 Signal | 1 St | ||
| PCIe Schnittstellen | 1x PCIe x1 | |||
| Storage | CF | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111DL / DP (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

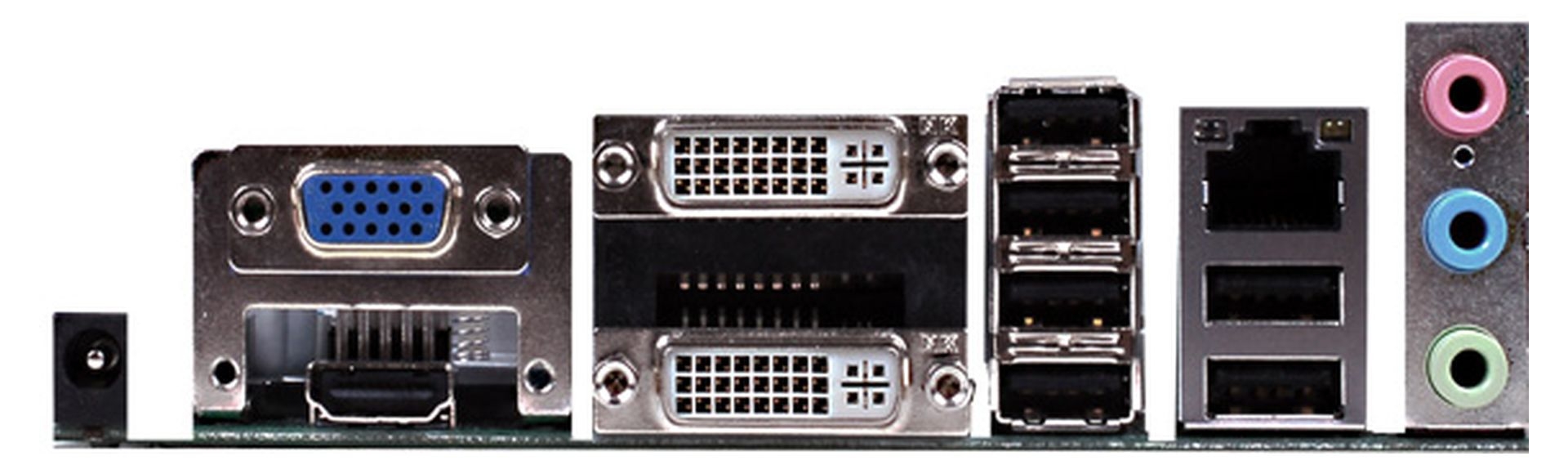

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 6 St | ||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DVI | DVI-I Signal | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 3 St | ||
| Enhanced-IDE | HDD (44 Pin) | PIO | wird unterstützt | |
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 12V | |
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
