Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [Intel Atom D425 | Intel Atom D525 | Intel Atom N455]
// Intel ICH8M
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// LVDS
// 1 x G-LAN
// 2 x USB
// 6 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

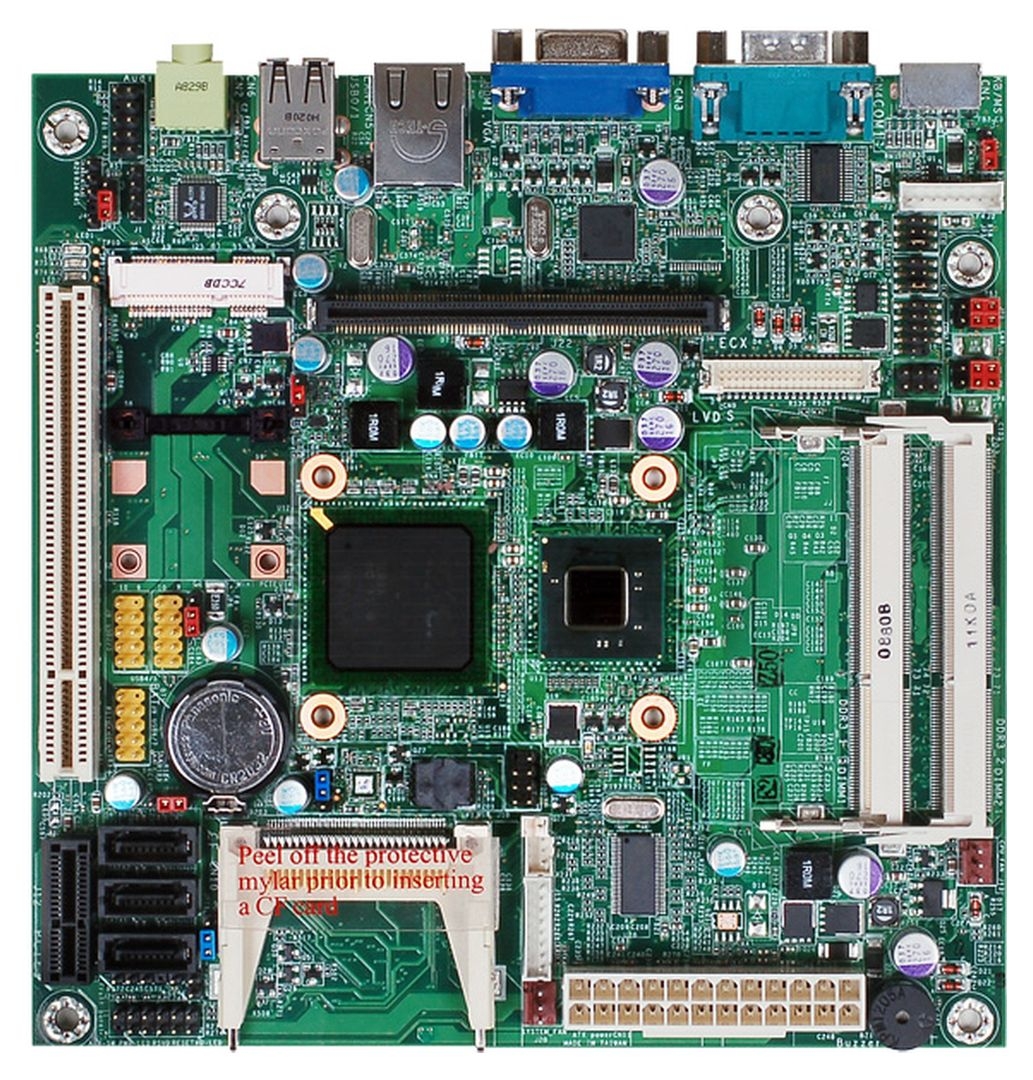

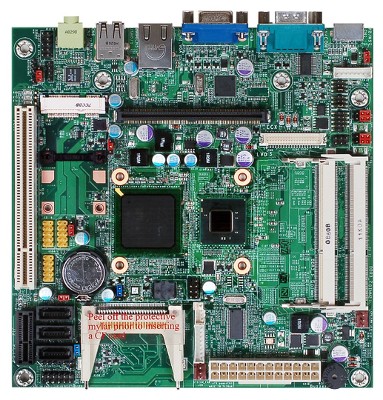

Basismodul: DFI LR102
| Allgemein | ||||
| SKU / Artikelnummer | LR102 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| System | ||||
| Prozessor | Serie | Intel Pineview | ||
| Nummer | Intel Atom D425, Intel Atom D525, Intel Atom N455 | |||
| CPU Kerne | 1 St, 2 St | |||
| Threads | 2 St, 4 St | |||
| Basis Frequenz | 1,8 GHz, 1,66 GHz | |||
| Cache | 0,512 MB, 1 MB | |||
| Thermal Design Power (TDP) | 6,5 W, 10 W, 13 W | |||
| Chipsatz | Intel ICH8M | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 4 GB | |||
| BIOS | AMI SPI 32 Mbit | |||
| Grafik | ||||
| Prozessor | Intel Graphics Media Accelerator (GMA) 3150 | |||
| Leistungsmerkmal | Unterstützung | DirectX 9 | ||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7036 | |||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Realtek ALC262 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82567V (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

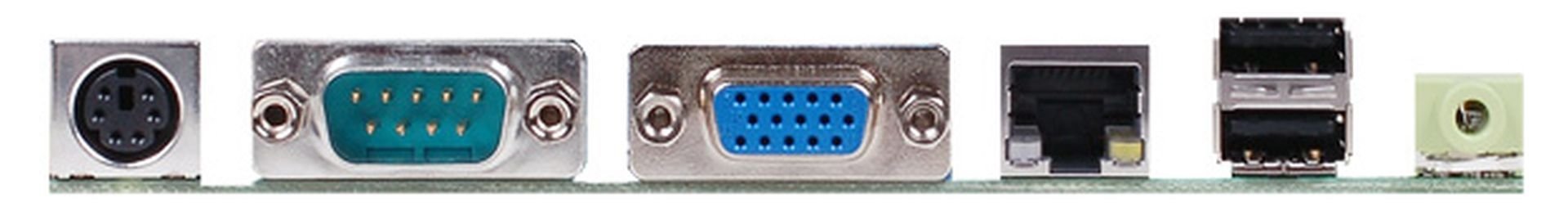

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| PS/2 | mini-DIN-6 | 1 St | ||
| Anzeige | VGA | 1 St | ||
| Audio | Line-Out | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 6 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Single Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 3 St | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Garantiert bis | Q4 2015 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
