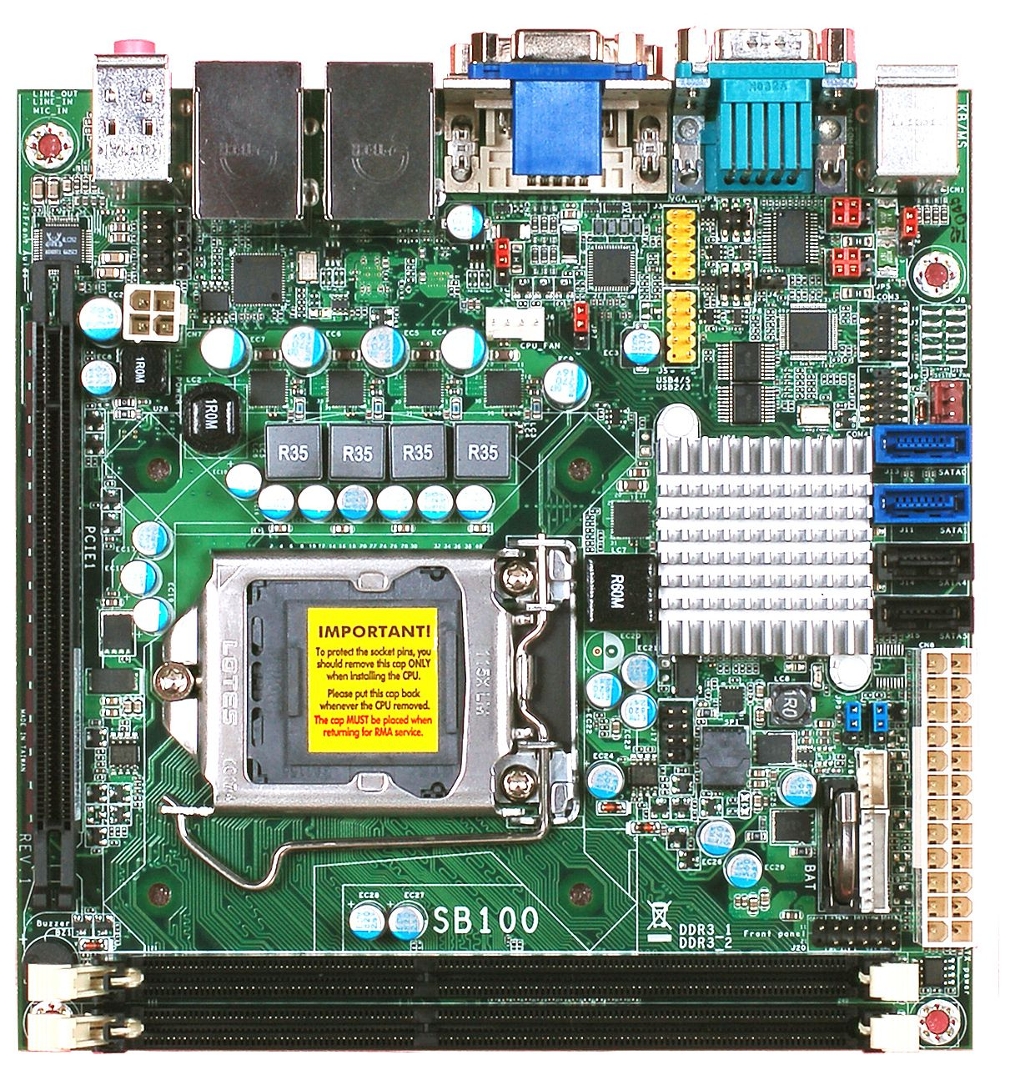

DFI SB100-NRM

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// LGA 1155 (H2)
// Intel Q67
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x DVI-I
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN

Basismodul: DFI SB100-NRM

Allgemein
SKU / ArtikelnummerSB100-NRM
Produktgrunddaten
HerstellerDFI
System
ProzessorSockelLGA 1155 (H2)
ChipsatzIntel Q67
SpeicherAufbau240 Pin DIMM DDR3
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
BIOSAMI UEFI 64 Mbit SPI
I/O ControllerController 1I/O ControllerFintek F81217U
Grafik
ProzessorIntel HD Graphics
Bildschirme (Multidisplay)2 Displays
VGAMaximale Auflösung2048 x 1536 bei 75 Hz
DVIMaximale Auflösung1920 x 1200 bei 60 Hz
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
PCIe Schnittstellen1x PCIe x16
Audio
ChipsatzRealtek ALC262
Netzwerk
G-LANControllerChipsatzIntel 82579LM (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel 82574L (10/100/1000 Mbps)
Anzahl1 St
Active Management Technology (AMT) Version8.0
Netzwerk2x G-LAN

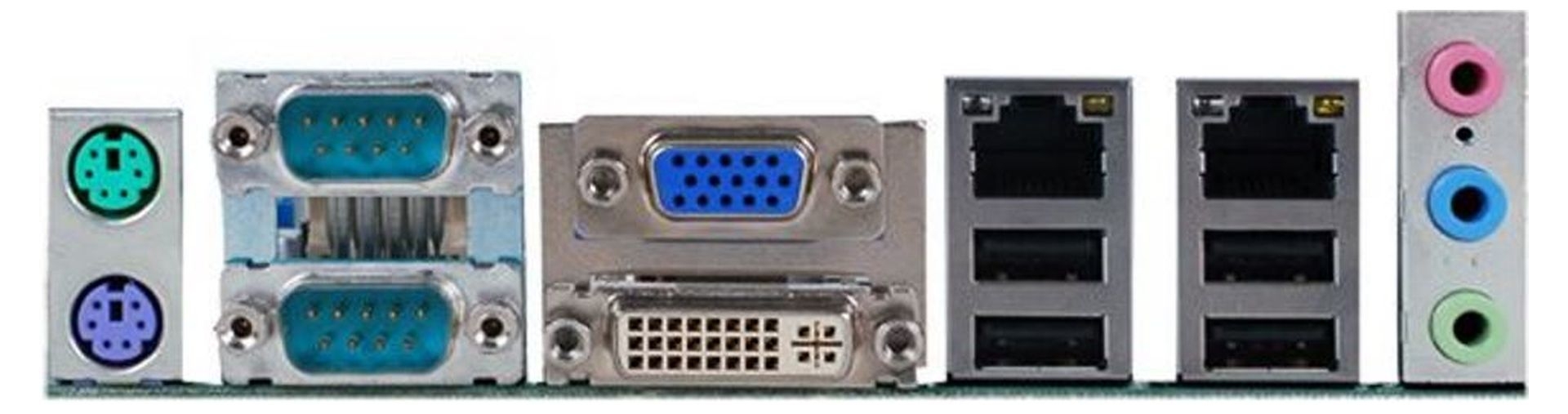

Externe I/O
EthernetRJ-452 St
USBUSB v2.04 St
SeriellRS-232DB-92 St
PS/2mini-DIN-62 St
AnzeigeVGA1 St
DVIDVI-I Signal1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.54 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)2 St
Digital I/OBits8-Bit1 St
AudioLine-Out1 St
Mic-In1 St
S/PDIFverfügbar
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)2 St
S-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1/5/10wird unterstützt
RAID UnterstützungRAID 0/1/5/10
Sicherheit
Trusted Platform Modul (TPM)Auf Anfrage
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 24-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 24-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows XP (32/64-bit)wird unterstützt
Windows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Relative LuftfeuchtigkeitBetrieb10 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Zertifikate / Konformitäten
CEJa
FCCClass BJa
RoHS konformJa
Lebenszyklus
ProduktionsstartQ1/2011
Voraussichtlich bisQ3/2018
Herstellergarantie
Herstellergarantie2 Jahre
