Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// Intel Q370
// 260 Pin SO-DIMM DDR4
// 1 x VGA
// 1 x HDMI
// 1 x Displayport
// 2 x G-LAN
// 4 x USB
// 6 x USB (internal)
// 2 x Seriell I/O
// 1 x PCIe x16
// 1 x Mini-PCIe
// Power Supply ATX
// DC 12V / 19V / 24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

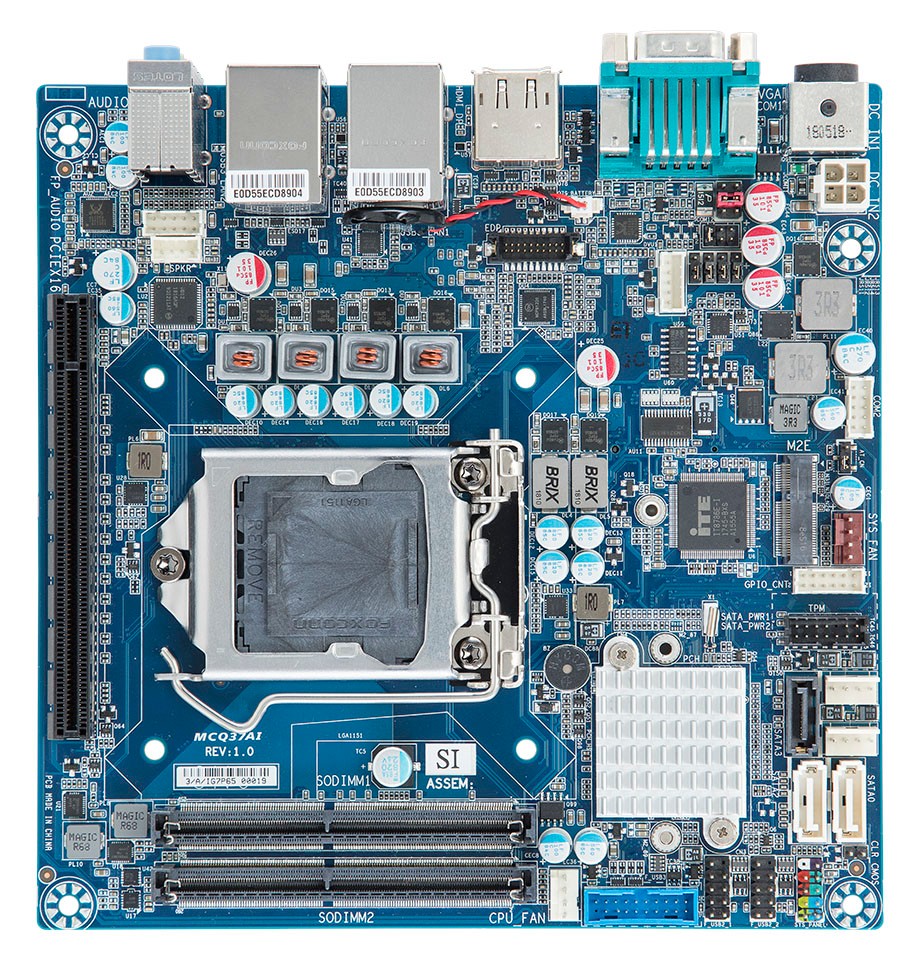

Basismodul: GIGAIPC mITX-Q370A
Allgemein | ||||
SKU / Artikelnummer | mITX-Q370A | |||
Produktgrunddaten | ||||
Hersteller | GIGAIPC | |||
Produkt-ID | 9MCQ37AINR-SI / MCQ37AI-SI | |||
System | ||||
Prozessor | Serie | Intel Coffee Lake | ||
Sockel | LGA 1151 (H4) | |||
Thermal Design Power (TDP) | 65 W | |||
Chipsatz | Intel Q370 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2400 / 2666 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
Grafik | ||||
Prozessor | Intel UHD Graphics | |||
Bildschirme (Multidisplay) | 3 Displays | |||
VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2160 bei 30 Hz | ||
Version | 1.4 | |||
Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Erweiterung | ||||
PCIe x16 | x16 Signal | Generation | 3 | |
Anzahl | 1 St | |||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
mSATA Unterstützung | Ja | |||
PCIe Schnittstellen | 1x PCIe x16, 1x Mini-PCIe | |||
M.2 | Slot 1 | Key ID | M | |
Interface | Optane Memory, PCIe ×4, SATA III | |||
Unterstütze Abmaße | 2242, 2280 | |||
Slot 2 | Key ID | E | ||
Interface | WiFi+BT | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | E, M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Realtek ALC269 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

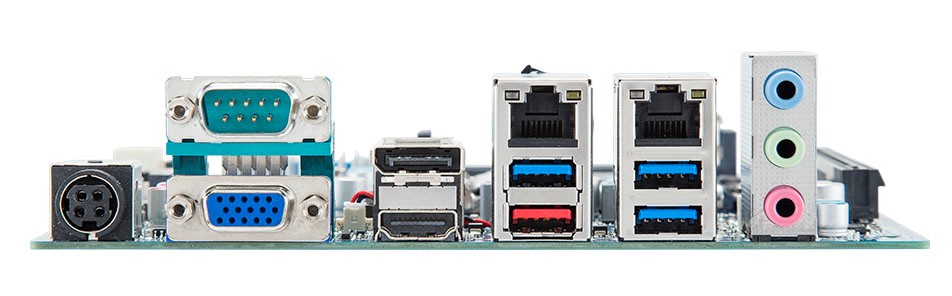

Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.2 (Gen 1) | 3 St | ||
USB v3.2 (Gen 2) | 1 St | |||
Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
Anzeige | VGA | 1 St | ||
HDMI | 1 St | |||
Displayport | 1 St | |||
Audio | Line-In | 1 St | ||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
USB v3.2 | Key-A Header (20-Pin) | 2 St | ||
Generation | Gen. 1 | |||
Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
Anzeige | eDP (embedded Display Port) Lanes | 1 St | ||
Audio | Anschluss | 2.00 mm Pitch | ||
Amplifier | 1 St | |||
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 3 St | ||
Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
Stromanschluss (onboard) | 2 St | |||
RAID Unterstützung | RAID 0/1/5/10 | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | TPM header | |||
Stromversorgung | ||||
Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
DC | Weitbereich | Nein | ||
Bereich | 12V / 19V / 24V | |||
Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12V / 19V / 24V | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Unterstützte BS | Windows | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -20° bis 70°C | |||
Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
Lagerung | 0 bis 95%, nicht kondensierend | |||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
