Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1200 (H5)
// Intel Q470E
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 8 x USB (internal)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Power Supply ATX
// DC 12V / 19V ~ 24V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

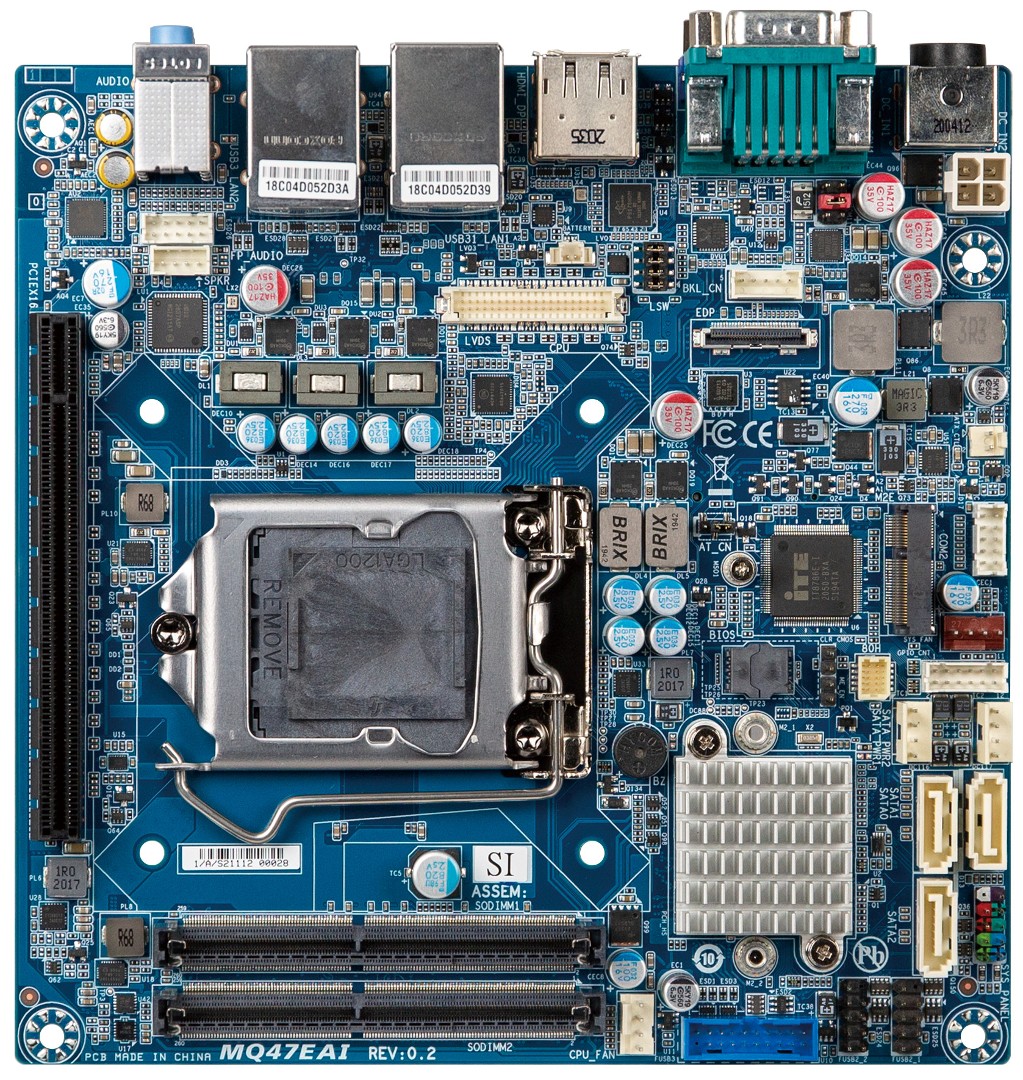

Basismodul: GIGAIPC mITX-Q47EA
| Allgemein | ||||
| SKU / Artikelnummer | mITX-Q47EA | |||
| Produktgrunddaten | ||||
| Hersteller | GIGAIPC | |||
| System | ||||
| Prozessor | Serie | Intel Comet Lake | ||
| Sockel | LGA 1200 (H5) | |||
| Thermal Design Power (TDP) | 65 W | |||
| Chipsatz | Intel Q470E | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2666 / 2933 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 2.0 | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.4 | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Generation | 3 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 (Gen. 3), SATA III | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC897 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

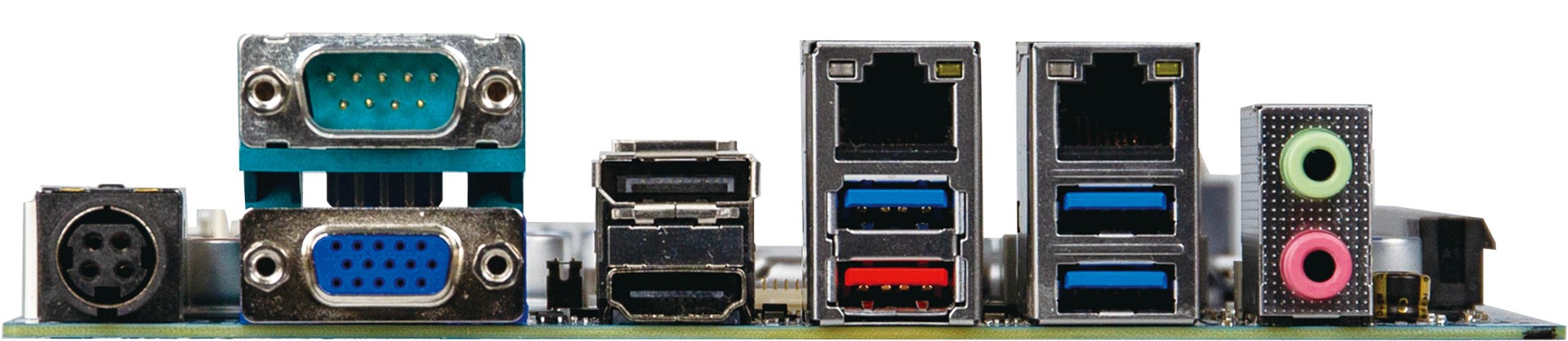

| Externe I/O (Rückseite) | ||||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| Displayport | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| USB | USB v3.2 (Gen 1) | 3 St | ||
| USB v3.2 (Gen 2) | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| USB v3.0 | Ports (Typ-A-Buchse) | 2 St | ||
| USB v3.2 | Ports (Typ-A-Buchse) | 2 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LVDS Interface | 1 St | ||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 3 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| Stromanschluss (onboard) | 2 St | |||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Bereich | 12V / 19V ~ 24V | ||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12V / 19V ~ 24V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
Gerne beraten wir Sie persönlich.
