Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Celeron N3000 | Intel Celeron N3010 | Intel Pentium N3700 | Intel Pentium N3710]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// 1 x VGA
// 1 x DVI-D
// 2 x G-LAN
// 4 x USB
// 2 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// 2 x Mini-PCIe
// Power Supply DC [12V | 18~24V]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

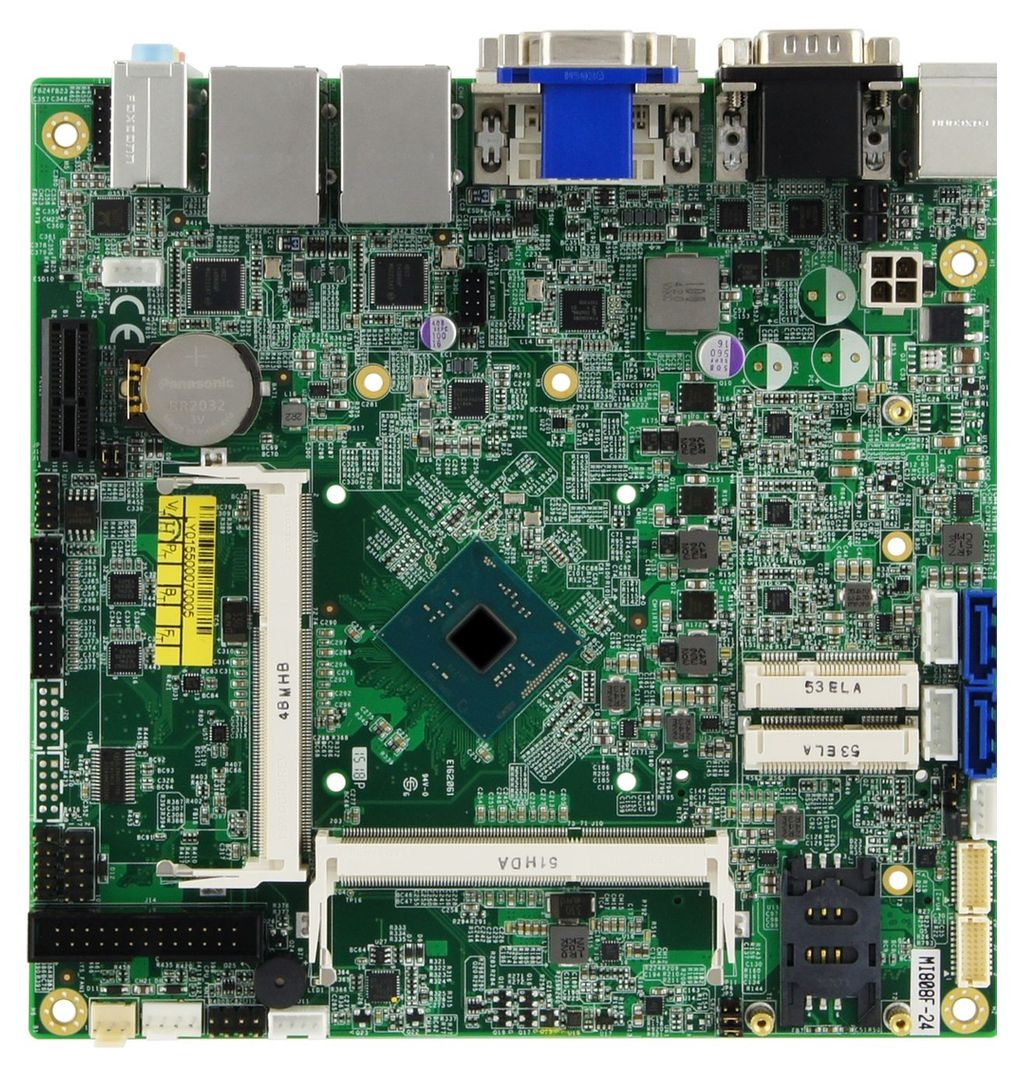

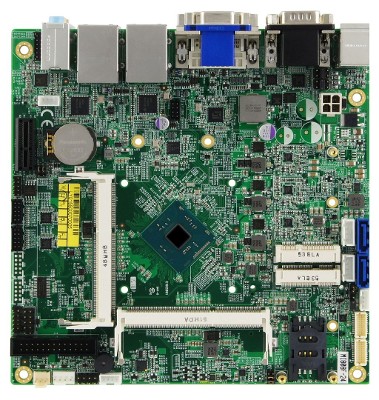

Basismodul: IBASE MI808
| Allgemein | ||||
| SKU / Artikelnummer | MI808 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Braswel | ||
| Nummer | Intel Celeron N3000, Intel Celeron N3010, Intel Pentium N3700, Intel Pentium N3710 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,04 GHz, 1,6 GHz | |||
| Max. Turbo-Taktfrequenz | 2,4 GHz, 2,08 GHz, 2,24 GHz, 2,56 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 4 W, 6 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
| DIMM Datarate | 1600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81846D-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OpenGL 4.2 | ||
| Bildschirme (Multidisplay) | 3 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x1, 2x Mini-PCIe | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC269 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 4 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Parallel | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 2 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja, Nein | |
| Bereich | 12V, 18~24V | |||
| Anschluss | 2 Pin Anschluss (vertikal) | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q1, 2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
