Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [Intel Core i3-330E | Intel Core i7-610E]
// Intel QM57
// 240 Pin DIMM DDR3
// 1 x VGA
// 1 x HDMI
// 1 x DVI-D
// 1 x Displayport
// 1 x G-LAN
// 8 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

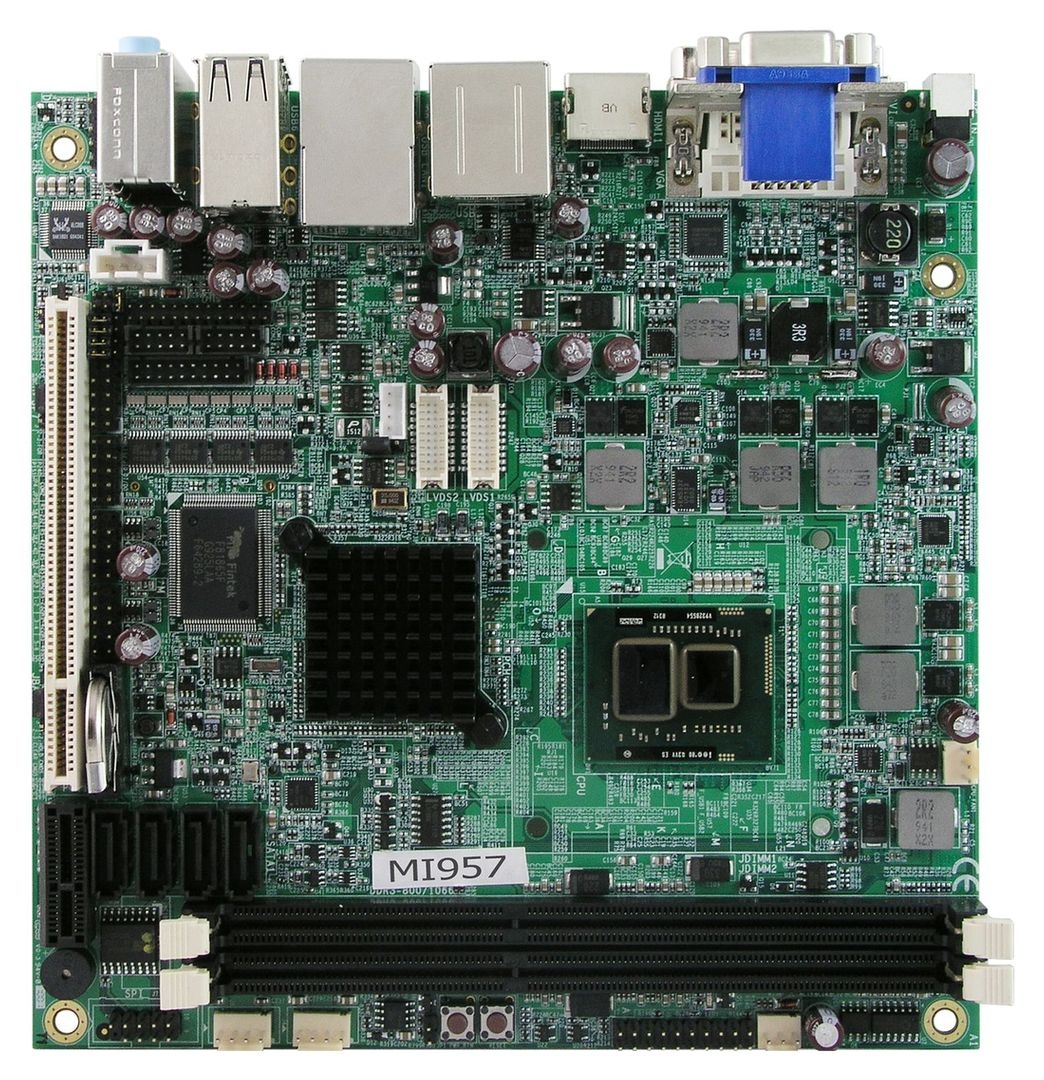

Basismodul: IBASE MI957
| Allgemein | ||||
| SKU / Artikelnummer | MI957 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| Produkt-ID | ||||
| System | ||||
| Prozessor | Serie | Intel Ibex Peak | ||
| Nummer | Intel Core i3-330E, Intel Core i7-610E | |||
| CPU Kerne | 2 St | |||
| Sockel | BGA 1288 | |||
| Basis Frequenz | 4 GHz | |||
| Cache | 3 MB, 4 MB | |||
| Thermal Design Power (TDP) | 35 W | |||
| Chipsatz | Intel QM57 | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3 | ||
| Frequenz | 800 / 1066 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 8 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81865-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x1 | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82577LM (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 6.0, - | |||
| Netzwerk | 1x G-LAN | |||

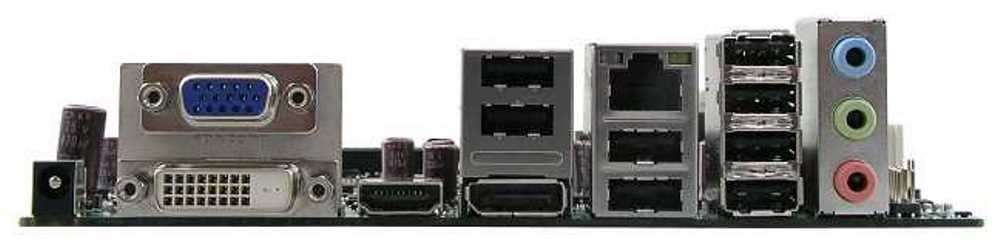

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 8 St | ||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DVI | DVI-D Signal | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Parallel | Ports (2.54 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Single Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Bereich | 12V | |
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows XP (32/64-bit) | wird unterstützt | ||
| Windows 7 (32/64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q2, 2019 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
