Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Bald Eagle RX-225FB | AMD Bald Eagle RX-425BB | AMD Bald Eagle RX-427BB]
// AMD A77E (Fusion)
// 204 Pin SO-DIMM DDR3
// 1 x DVI-I
// 1 x Displayport
// 3 x G-LAN
// 6 x USB
// 6 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 2 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

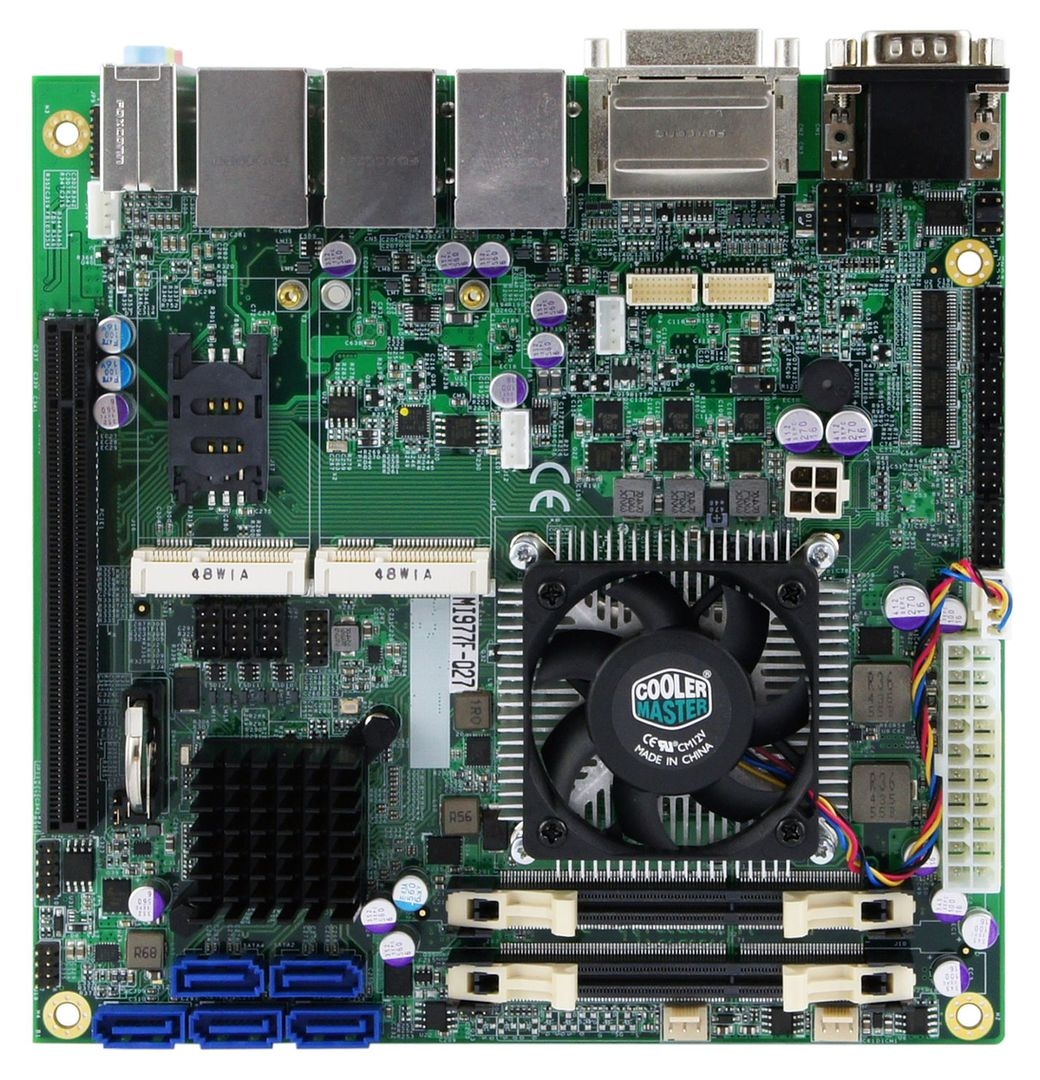

Basismodul: IBASE MI977
| Allgemein | ||||
| SKU / Artikelnummer | MI977 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | AMD R-Serie (Bulldozer) | ||
| Nummer | AMD Bald Eagle RX-225FB, AMD Bald Eagle RX-425BB, AMD Bald Eagle RX-427BB | |||
| CPU Kerne | 2 St, 4 St | |||
| Sockel | BGA 906 (FP3) | |||
| Basis Frequenz | 2,2 GHz, 2,5 GHz, 2,7 GHz | |||
| Cache | 1 MB, 4 MB | |||
| Thermal Design Power (TDP) | 17 W, 35 W | |||
| Chipsatz | AMD A77E (Fusion) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1066 / 1333 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | AMD Radeon HD 9000 Serie | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x16, 2x Mini-PCIe | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC662 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111G (10/100/1000 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||

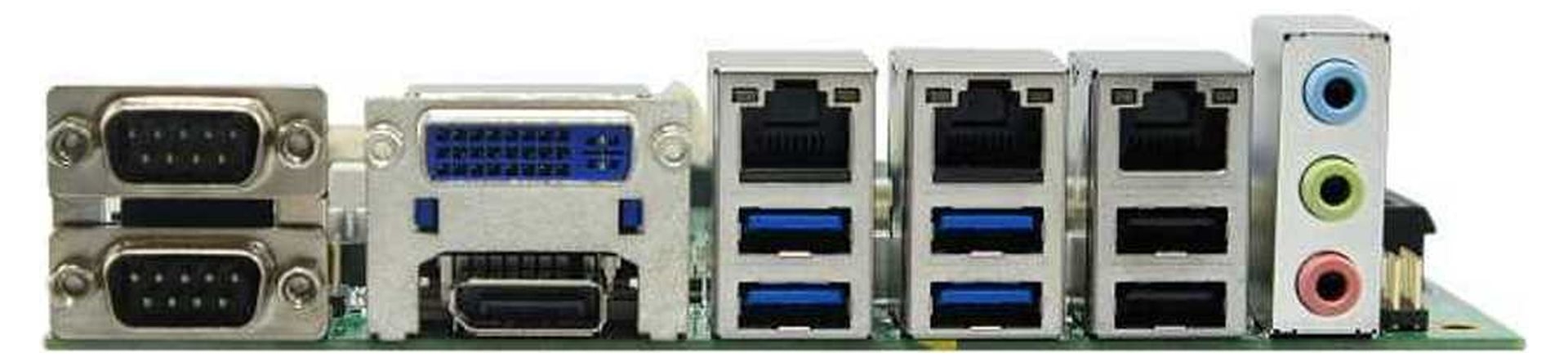

| Externe I/O | ||||
| Ethernet | RJ-45 | 3 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 4 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Anzeige | DVI | DVI-I Signal | 1 St | |
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 6 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 5 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 20-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 20-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q2, 2023 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
