Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [AMD Brown Falcon GX-217GI | AMD Merlin Falcon RX-421BD]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x Displayport
// LVDS
// 2 x G-LAN
// 4 x USB
// 2 x USB (internal)
// 7 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x8
// 1 x Mini-PCIe
// Power Supply ATX
// DC [12~24V | -]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

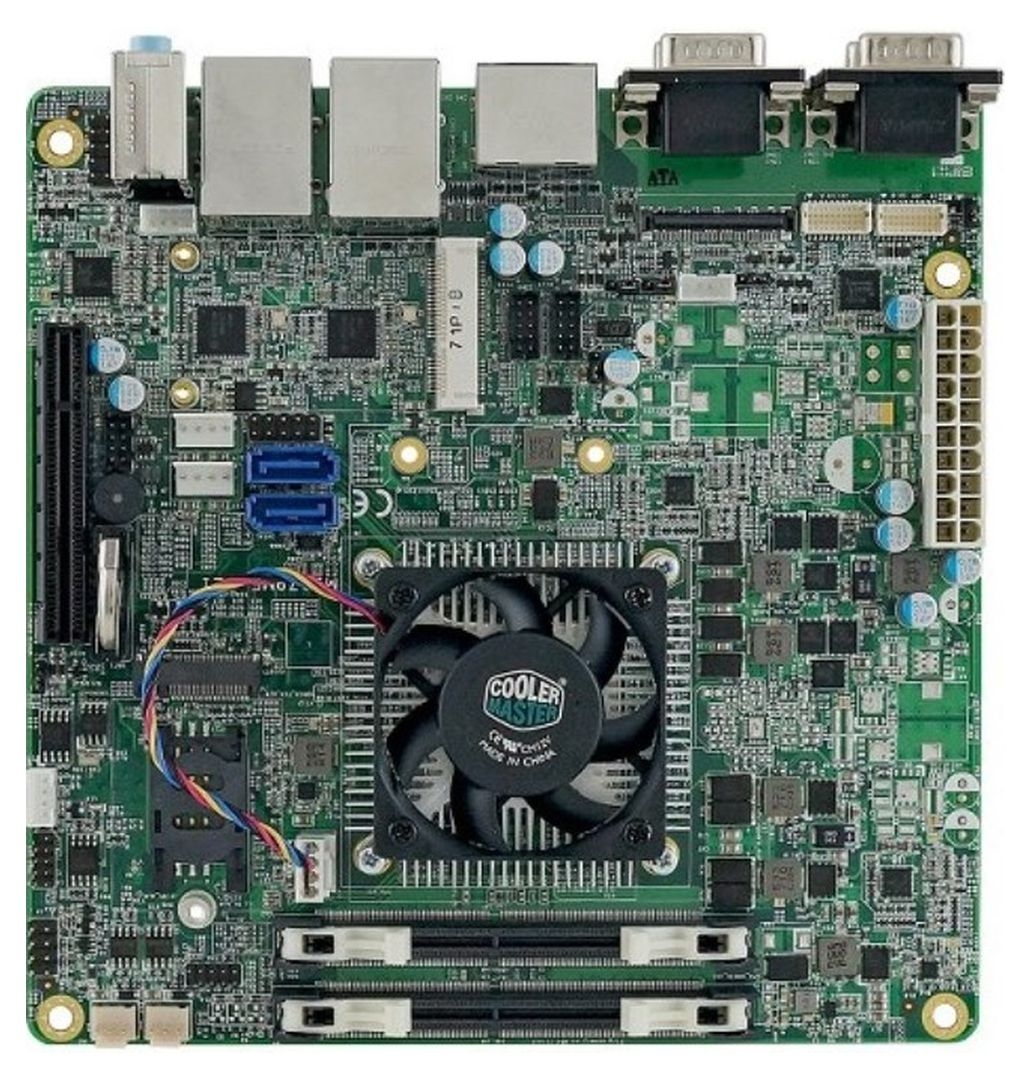

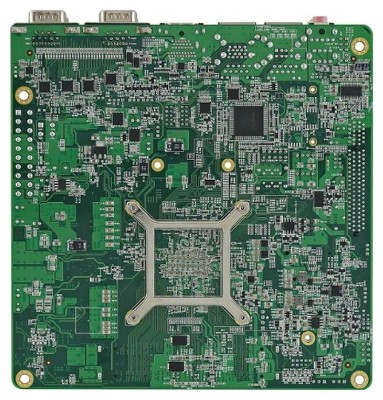

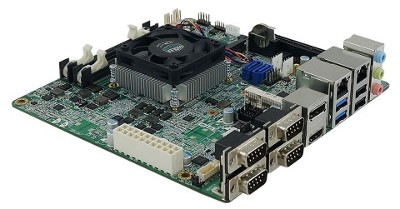

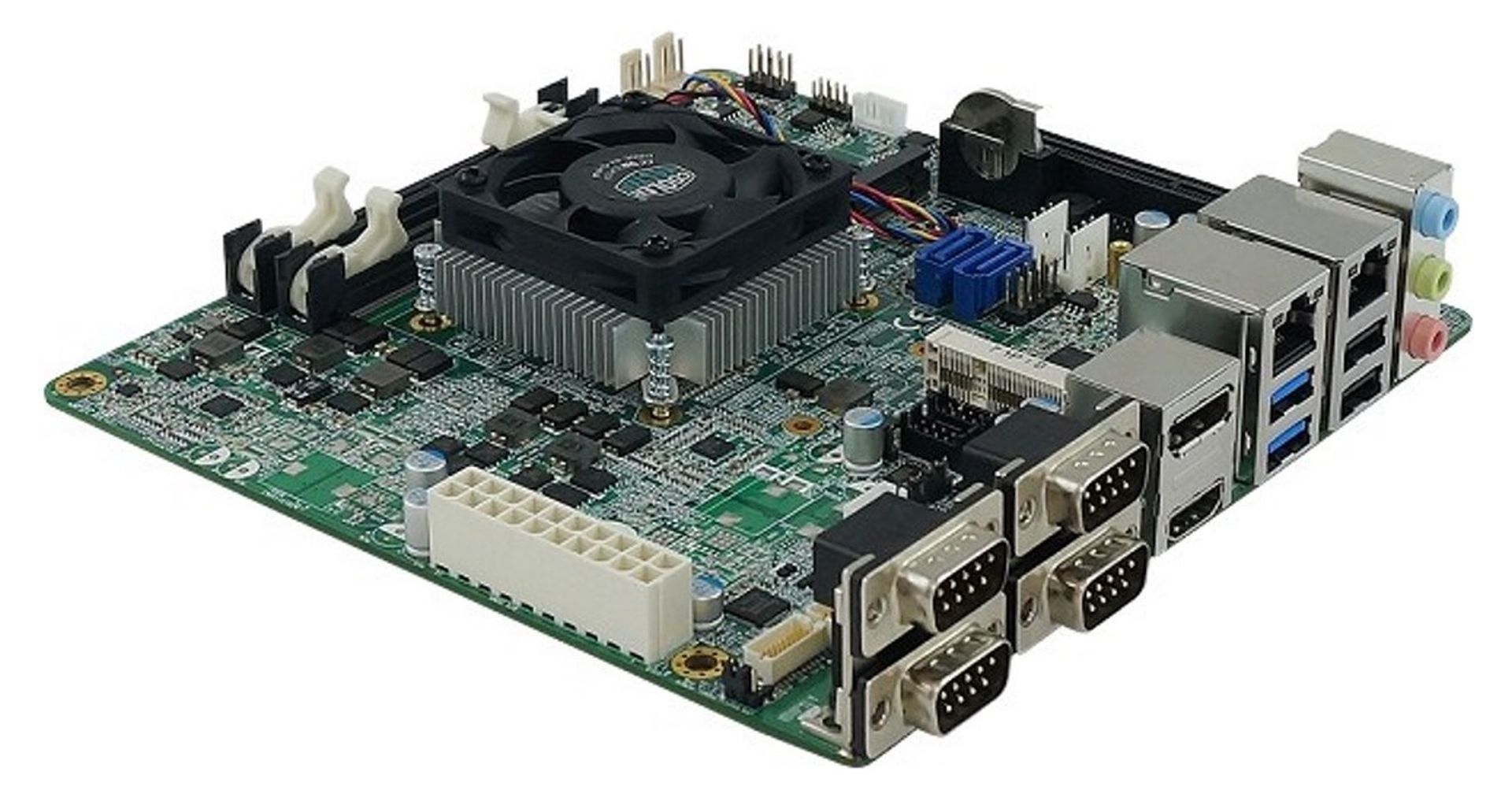

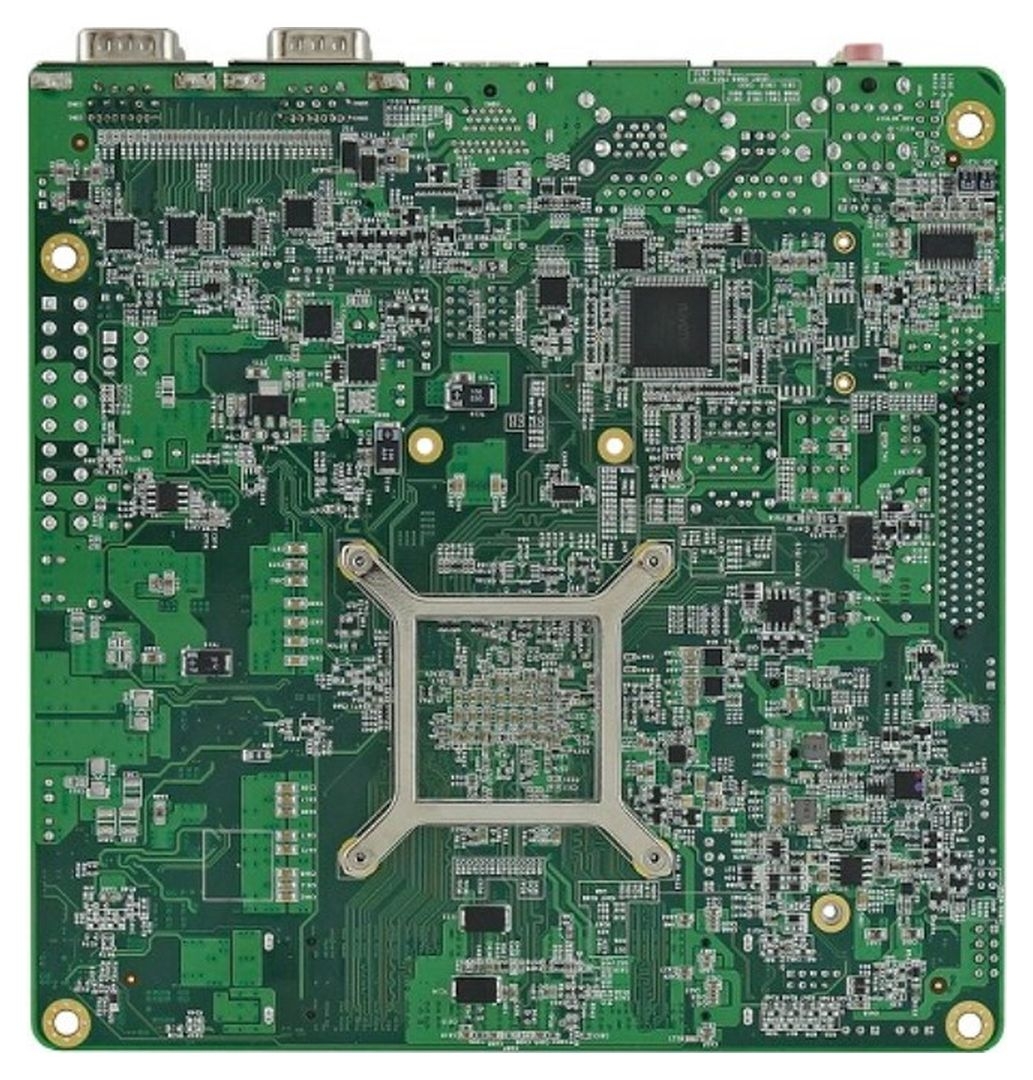

Basismodul: IBASE MI979
| Allgemein | ||||
| SKU / Artikelnummer | MI979 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | AMD G-Serie (Ontario), AMD R-Serie (Bulldozer) | ||
| Nummer | AMD Brown Falcon GX-217GI, AMD Merlin Falcon RX-421BD | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 968 (FP4) | |||
| Basis Frequenz | 1,7 GHz, 2,1 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 15 W, 35 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 16 GB, 32 GB | |||
| ECC | wird nicht unterstützt, wird unterstützt | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6116D | |
| Grafik | ||||
| Prozessor | AMD Radeon HD 9000 Serie | |||
| HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
| Version | 1.4 | |||
| Displayport | Maximale Auflösung | 3840 x 2160 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz, - | ||
| Bits | 24 Bit, - | |||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1080 bei 60 Hz, - | ||
| Erweiterung | ||||
| PCIe x8 | x8 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | B | |
| Interface | USB 3.0 | |||
| Unterstütze Abmaße | 2242 | |||
| M.2 Key IDs | B | |||
| SIM | PCIe / USB 2.0 Unterstützung | 1 St | ||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC662 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

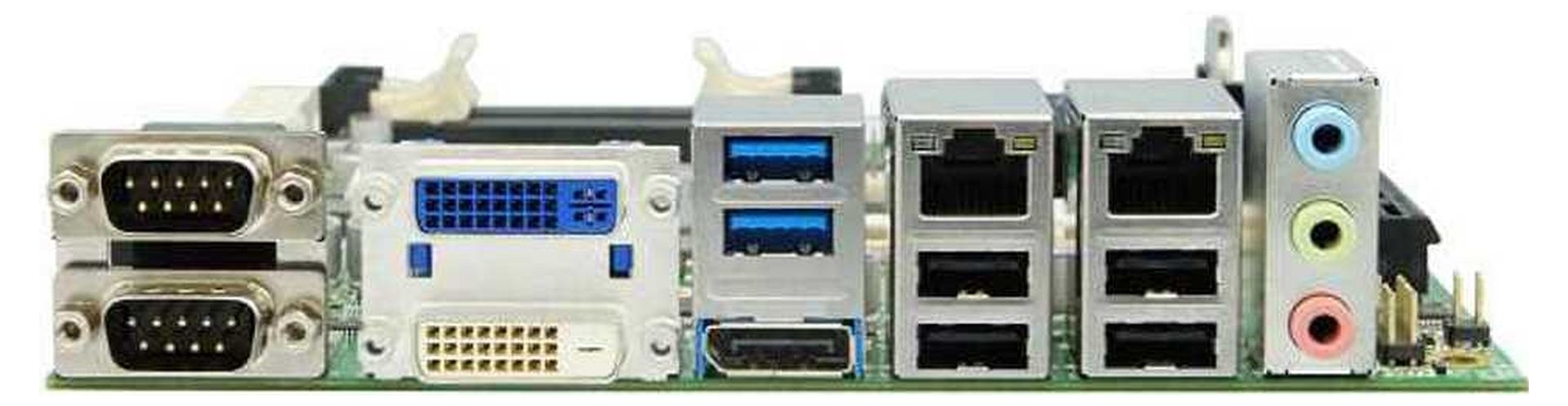

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 2 St | ||
| USB v3.0 | 2 St | |||
| Seriell | RS-232 | DB-9 | 4 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LVDS | -, Dual Channel | ||
| LVDS Anschlüsse | 1 St, - | |||
| eDP (embedded Display Port) Lanes | 1 St, - | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 24-Pin ATX | |
| DC | Weitbereich | -, Ja | ||
| Bereich | 12~24V, - | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 10 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
