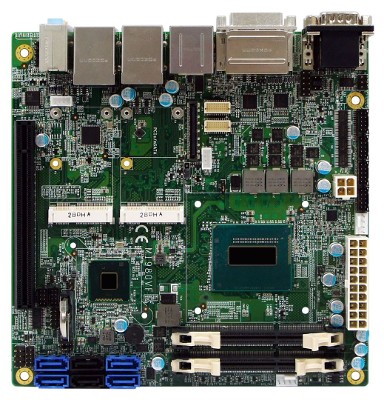

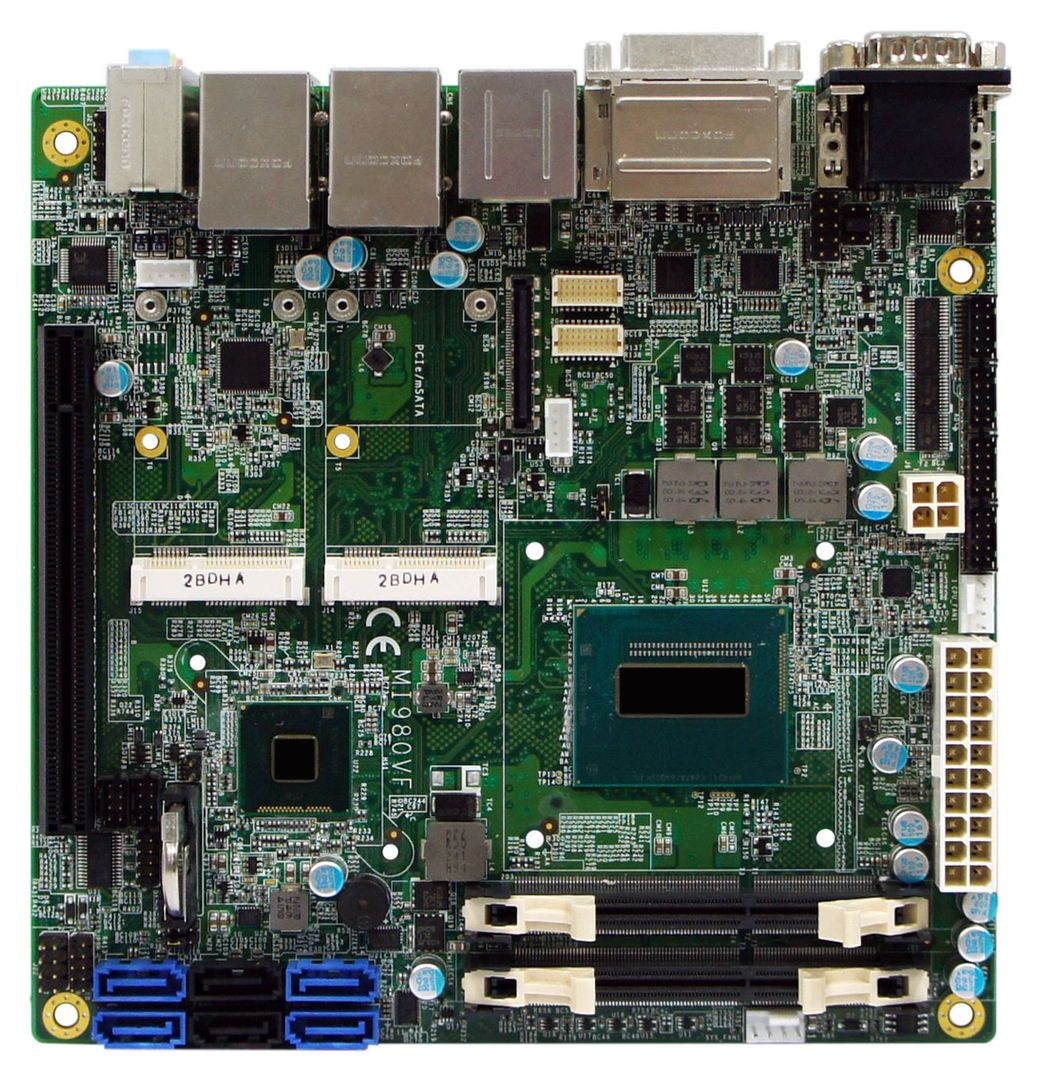

IBASE MI980

MI980F-4100E, MI980VF-4400E, MI980VF-4700EQ

Mini-ITX Mainboards

Produkt ist EOL (End Of Life)!

PRODUKT-FEATURES

// Mini-ITX Industrie-Mainboards
// [Intel Core i3-4100E | Intel Core i5-4400E | Intel Core i7-4700EQ]
// [Intel HM86 | Intel QM87]
// 204 Pin SO-DIMM DDR3 / DDR3L
// 1 x DVI-D
// 1 x DVI-I
// 1 x Displayport
// 2 x G-LAN
// 6 x USB
// 4 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 2 x Mini-PCIe
// Stromversorgung ATX

KONFIGURATION

Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration Individualkonfiguration

PRODUKTPREIS

Preise und Lieferzeiten sind für registrierte und angemeldete Kunden sichtbar. Neukunden können diese unverbindlich anfragen.

Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

PRODUKTINFORMATIONEN
KONFIGURATIONEN

Basismodul: IBASE MI980

Allgemein
SKU / ArtikelnummerMI980MI980F-4100E, MI980F-4100E-eDP, MI980VF-4400E, MI980VF-4400E-eDP, MI980VF-4700EQ, MI980VF-4700EQ-eDP
Produktgrunddaten
HerstellerIBASE
System
ProzessorSerieIntel Haswell
NummerIntel Core i3-4100E, Intel Core i5-4400E, Intel Core i7-4700EQ
CPU Kerne2 St, 4 St
Threads4 St, 8 St
SockelBGA 1364
Basis Frequenz2,4 GHz, 2,7 GHz
Cache3 MB, 6 MB
Thermal Design Power (TDP)37 W, 47 W
ChipsatzIntel HM86, Intel QM87
SpeicherAufbau204 Pin SO-DIMM DDR3 / DDR3L
Frequenz1333 / 1600 MHz
Steckplätze2 St
Maximaler Ausbau16 GB
ECCwird nicht unterstützt
BIOSAMI UEFI 128 Mbit SPI
I/O ControllerController 1I/O ControllerFintek F81866AD-I
Grafik
ProzessorIntel HD Graphics
LeistungsmerkmalUnterstützungDirectX 11.1, OpenCL 1.2, OpenGL 3.2
Bildschirme (Multidisplay)3 Displays
LVDSBridgeNXP PTN3460
Erweiterung
PCIe x16x16 SignalGeneration3
Anzahl1 St
Mini-PCIeVolle BautiefeAnzahl2 St
USB UnterstützungJa
mSATA UnterstützungJa
PCIe Schnittstellen1x PCIe x16, 2x Mini-PCIe
StoragemSATA
Audio
ChipsatzRealtek ALC892
Netzwerk
G-LANControllerChipsatzIntel I211AT PCIe (10/100/1000 Mbps)
Anzahl1 St
ControllerChipsatzIntel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps), Intel I217V (10/100/1000 Mbps)
Active Management Technology (AMT) Version9.0, -
Netzwerk1x G-LAN

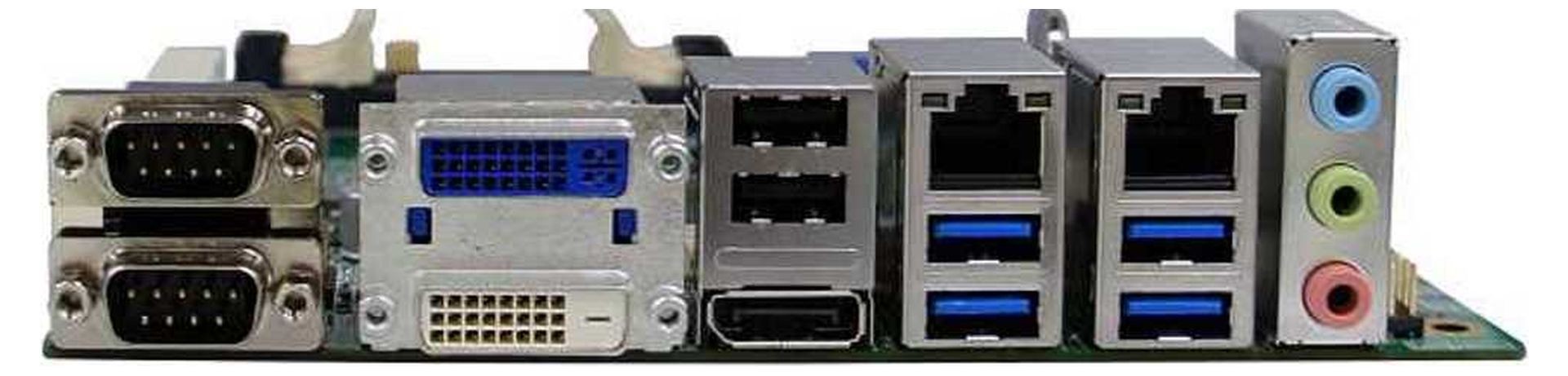

Externe I/O
EthernetRJ-452 St
USBUSB v2.02 St
USB v3.04 St
SeriellRS-232DB-91 St
RS-232 / 422 / 485DB-91 St
AnzeigeDVIDVI-D Signal1 St
DVI-I Signal1 St
Displayport1 St
AudioLine-In1 St
Line-Out1 St
Mic-In1 St
Interne I/O
USBUSB v2.0Ports (2.00 mm Pitch)4 St
SeriellRS-232Ports (2.00 mm Pitch)4 St
AnzeigeLCD- / Inverterstrom-, Ja
LVDS-, Dual Channel
LVDS Anschlüsse2 St
eDP (embedded Display Port) Lanes 1 St, -
Digital I/OBits8-Bit1 St
AudioLine-Out1 St
Mic-In1 St
Serial-ATAS-ATA R2.0 (3 Gbit/s, 300 MB/s)2 St, 4 St
S-ATA R3.0 (6 Gbit/s, 600 MB/s)2 St
Raid UnterstützungRAID 0/1-, wird unterstützt
RAID UnterstützungRAID 0/1
Watchdog Zeitgeber
Watchdog ZeitgeberJa
Watchdog Zeitgeber (Intervall)Über Software programmierbar (1 - 255 Sekunden)
Sicherheit
Trusted Platform Modul (TPM)-, Infineon SLB 9635 TT v1.2
Stromversorgung
Typ (Eingang)ATXAnschluss4-Pin ATX (12V DC), 20-Pin ATX
Stromversorgung - EingangATX: 4-Pin ATX (12V DC), 20-Pin ATX
Real-Time Clock (RTC) BatterieCR2032 Knopfbatterie
Betriebssysteme / Software
WindowsWindows 7 (32/64-bit)wird unterstützt
Windows 8 (32-bit)wird unterstützt
Windows 8 (64-bit)wird unterstützt
Windows 8.1 (32-bit)wird unterstützt
Windows 8.1 (64-bit)wird unterstützt
Unterstützte BSWindows
Kühlung
UmsetzungAktiv (Lüfterkühlung)
Mechanik / Umgebung
TemperaturBetrieb0° bis 60°C
Lagerung-20° bis 80°C
Relative LuftfeuchtigkeitBetrieb0 bis 90%, nicht kondensierend
AbmaßeFormfaktorMini-ITX
Breite170 mm
Tiefe170 mm
Zertifikate / Konformitäten
CEJa
RoHS konformJa
Lebenszyklus
Voraussichtlich bisQ2, 2021
Herstellergarantie
Herstellergarantie2 Jahre
