Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// LGA 1150 (H3)
// [Intel C226 | Intel Q87]
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 1 x DVI-D
// 1 x Displayport
// 2 x G-LAN
// 6 x USB
// 6 x USB (intern)
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 2 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

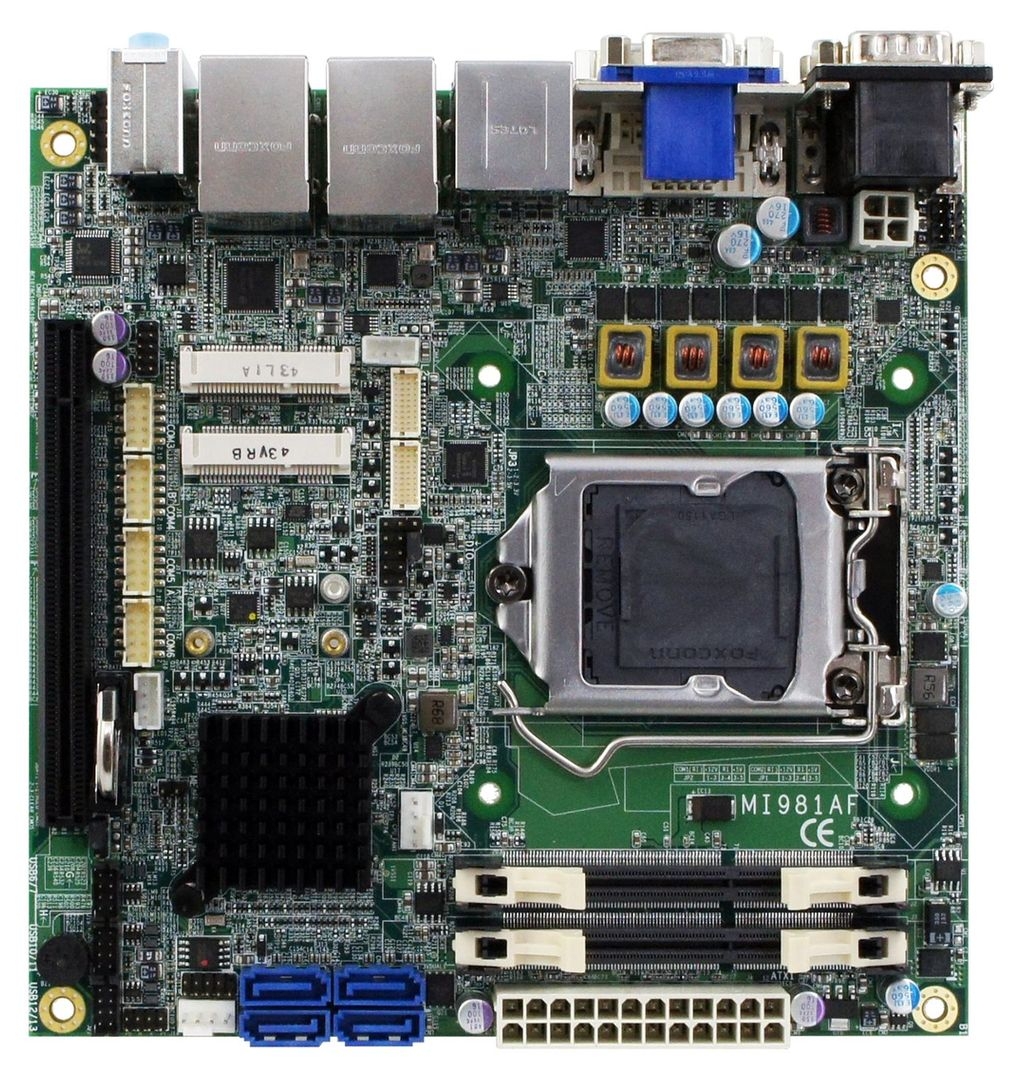

Basismodul: IBASE MI981
| Allgemein | ||||
| SKU / Artikelnummer | MI981 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Serie | Intel Haswell | ||
| Sockel | LGA 1150 (H3) | |||
| Chipsatz | Intel C226, Intel Q87 | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OpenCL 1.2, OpenGL 3.2 | ||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Anzahl | 1 St | |
| Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
| Volle Bautiefe | Anzahl | 1 St | ||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x16, 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC892 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I217LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Active Management Technology (AMT) Version | 9.1 | |||
| Netzwerk | 2x G-LAN | |||

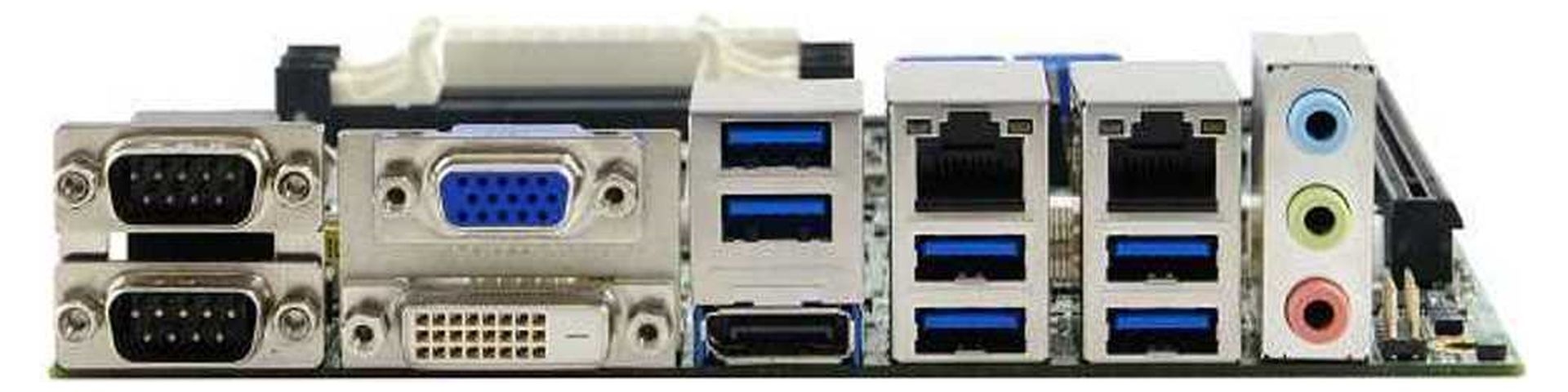

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.0 | 6 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Anzeige | VGA | 1 St | ||
| DVI | DVI-D Signal | 1 St | ||
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 6 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 4 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q2, 2021 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
