Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded R2514 | AMD Ryzen V1202B | AMD Ryzen V1605B | AMD Ryzen V1756B | AMD Ryzen V1807B]
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x Displayport
// 2 x G-LAN
// 4 x USB
// 6 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x8
// 1 x Mini-PCIe
// Power Supply DC 12~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

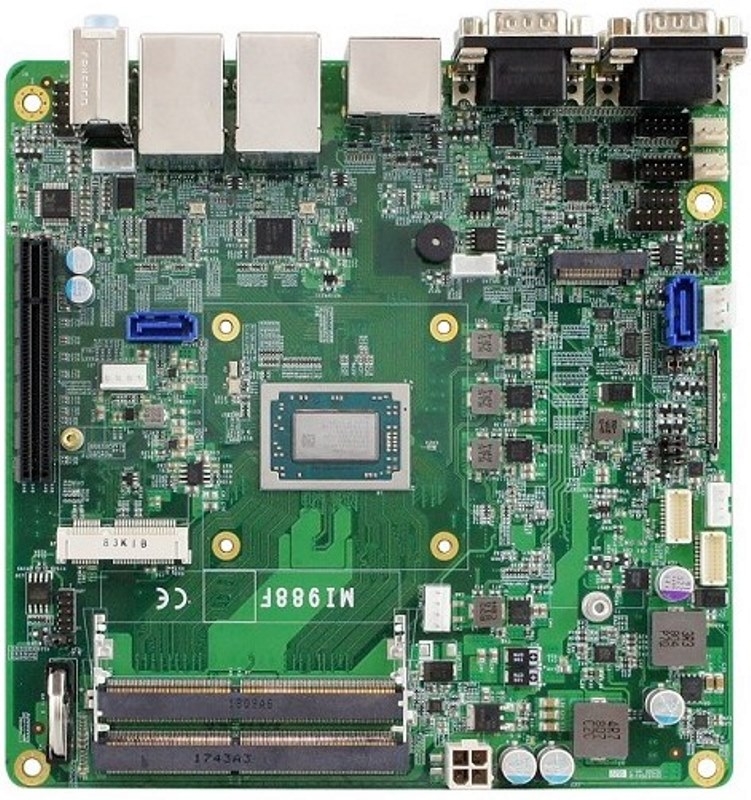

Basismodul: IBASE MI988
Allgemein | ||||
SKU / Artikelnummer | MI988 | |||
Produktgrunddaten | ||||
Hersteller | IBASE | |||
System | ||||
Prozessor | Serie | AMD Great Horned Owl | ||
Nummer | AMD Ryzen Embedded R2514, AMD Ryzen V1202B, AMD Ryzen V1605B, AMD Ryzen V1756B, AMD Ryzen V1807B | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 4 St, 8 St | |||
Sockel | BGA 1140 (FP5) | |||
Basis Frequenz | 2 GHz, 2,1 GHz, 2,3 GHz, 3,25 GHz, 3,35 GHz | |||
Cache | 1 MB, 2 MB, 4 MB | |||
Thermal Design Power (TDP) | 15 W, 25 W, 54 W | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Memory Type | DDR4 | |||
Frequenz | 2666 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
ECC | wird unterstützt | |||
BIOS | AMI BIOS | |||
I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6116D | |
Grafik | ||||
Prozessor | AMD Radeon Vega | |||
HDMI | Version | 2.0a | ||
Displayport | Version | 1.2 | ||
LVDS | Bits | 24 Bit | ||
Erweiterung | ||||
PCIe x8 | x8 Signal | 1 St | ||
Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x8 | |||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe | |||
Unterstütze Abmaße | 2280 | |||
M.2 Key IDs | M | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | - | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

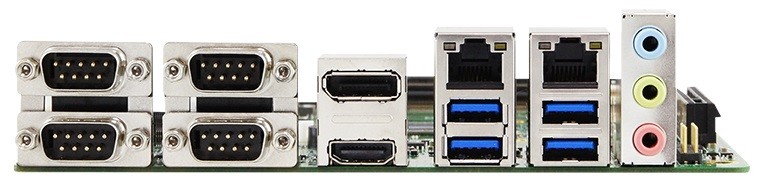

Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.1 Gen. 1 | 4 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
Anzeige | HDMI | 1 St | ||
Displayport | 1 St | |||
Interne I/O | ||||
Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
Anzeige | LVDS | Dual Channel | ||
LVDS Anschlüsse | 1 St | |||
eDP (embedded Display Port) Lanes | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
Stromanschluss (onboard) | 2 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 12~24V | |||
Anschluss | 4 Pin Anschluss (horizontal) | |||
Stromversorgung - Eingang | DC: 12~24V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
Windows 8 (32-bit) | wird unterstützt | |||
Windows 8 (64-bit) | wird unterstützt | |||
Windows 8.1 (32-bit) | wird unterstützt | |||
Windows 8.1 (64-bit) | wird unterstützt | |||
Windows 10 (64-bit) | wird unterstützt | |||
Unterstützte BS | Windows | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
