Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// [1 | 2] x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// [3 | 4] x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// [0 | 1] x PCIe x4
// [0 | 1] x PCIe x8
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

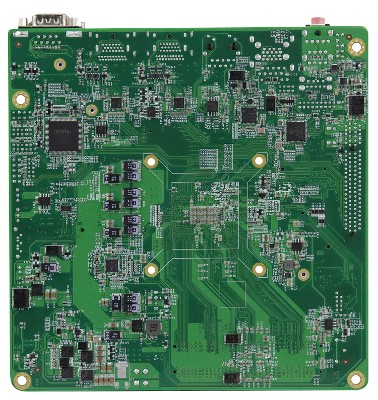

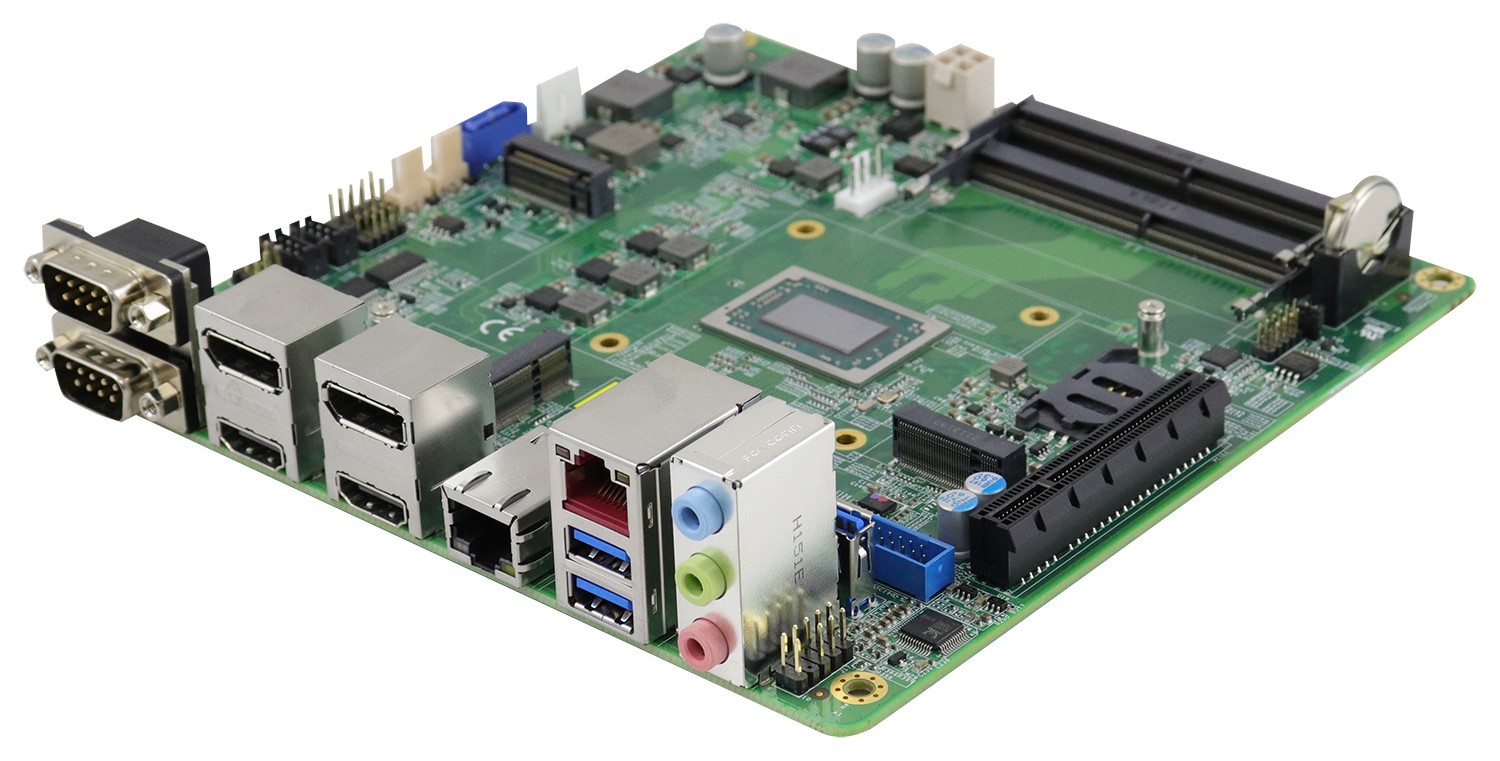

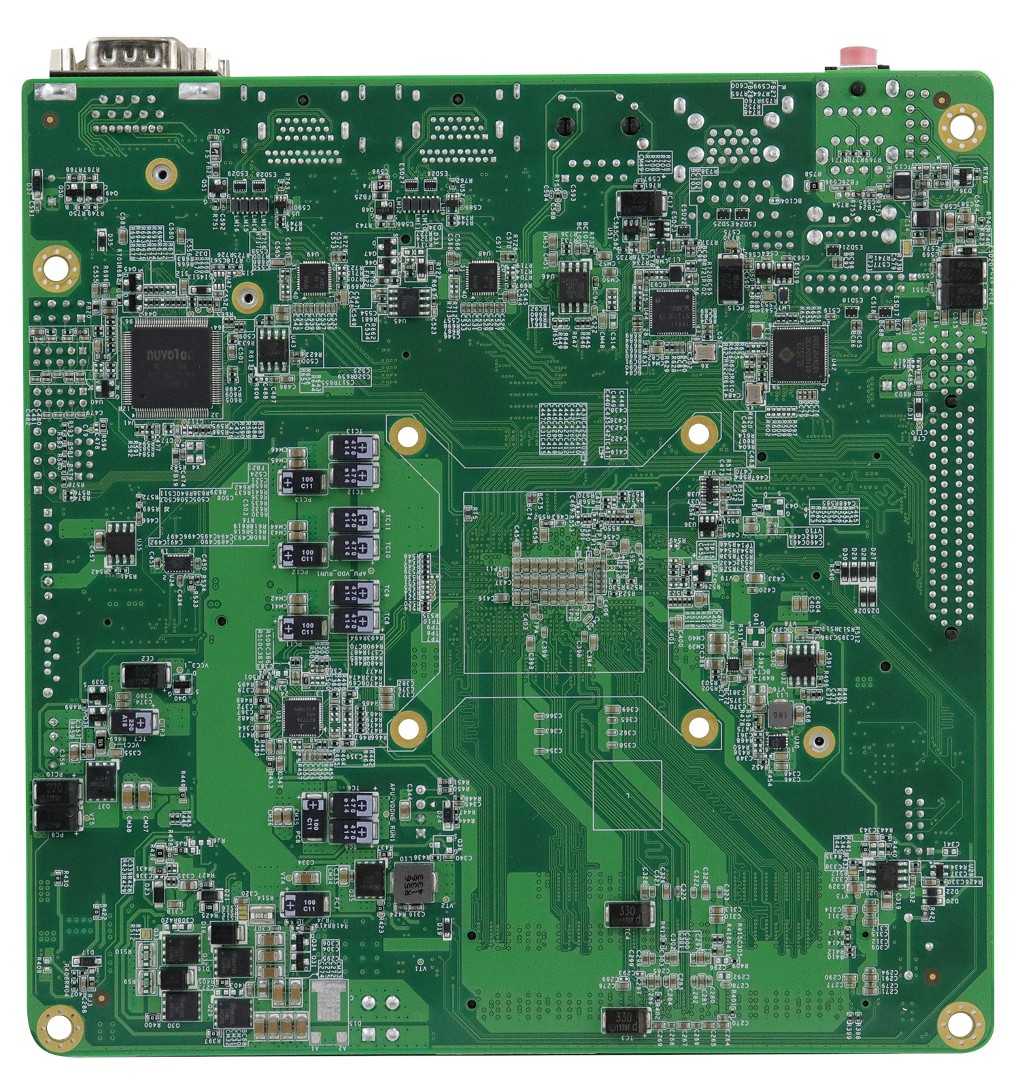

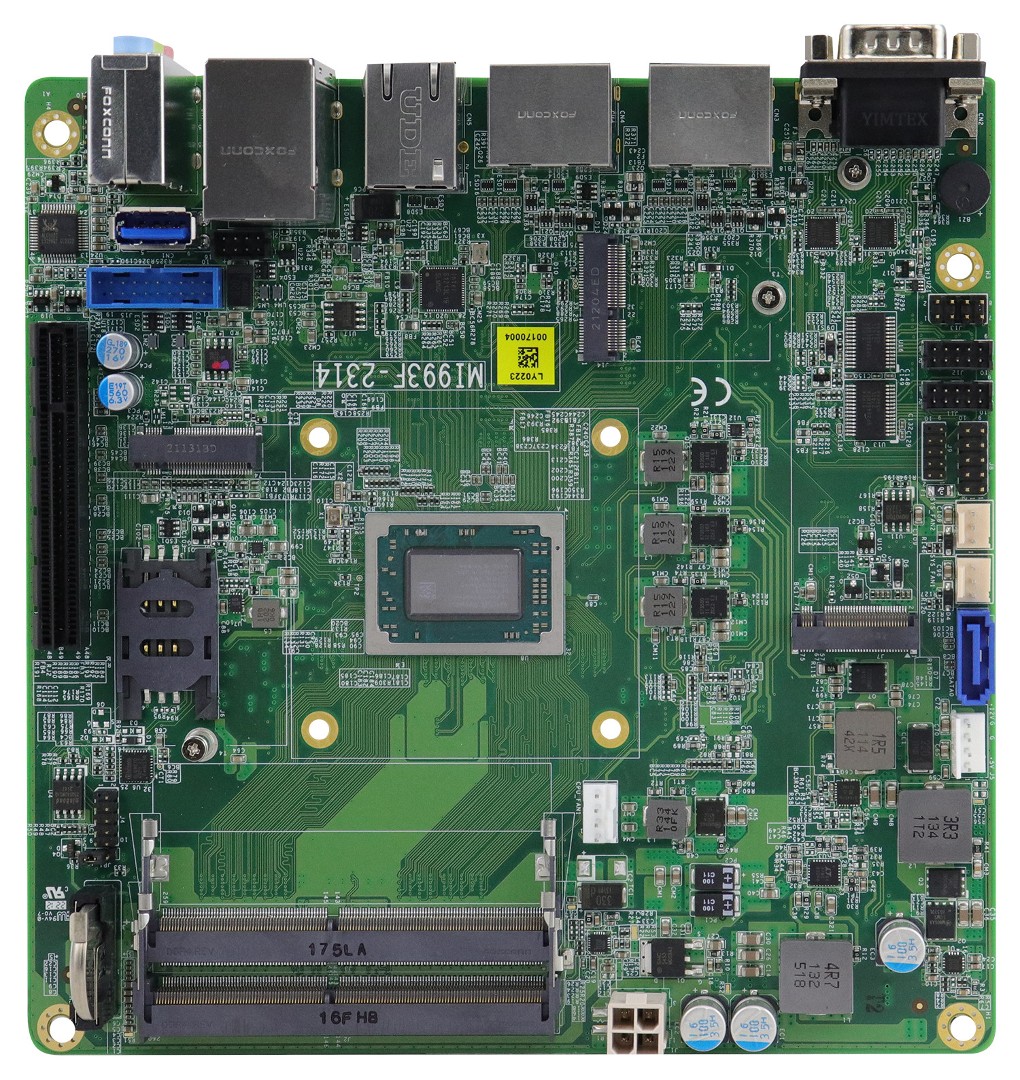

Basismodul: IBASE MI993
| Allgemein | ||||
| SKU / Artikelnummer | MI993 | |||
| Produktgrunddaten | ||||
| Hersteller | IBASE | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | AMD R-Serie (Bulldozer) | |||
| Nummer | AMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1440 | |||
| Basis Frequenz | 2,1 GHz, 2,7 GHz | |||
| Max. Turbo-Taktfrequenz | 3,5 GHz, 3,7 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 15 W, 25 W, 35 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 / 2666 MHz, 2400 MHz, 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6116D | |
| Grafik | ||||
| Bildschirme (Multidisplay) | 3 Displays, 4 Displays | |||
| Erweiterung | ||||
| PCIe x4 | x4 Signal | 1 St, - | ||
| PCIe x8 | x8 Signal | 1 St, - | ||
| PCIe Schnittstellen | 1x PCIe x4, 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4, SATA III | |||
| Unterstütze Abmaße | 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×1 (Gen. 3), PCIe ×4, SMBus, USB 3.1 Gen1 | |||
| Unterstütze Abmaße | 3052 | |||
| M.2 Key IDs | B, E, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Micro SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226V PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | -, Intel I225V PCIe (10/100/1000/2500 Mbps), Intel I226V PCIe (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St, - | |||
| Netzwerk | 1x G-LAN, 2x G-LAN | |||

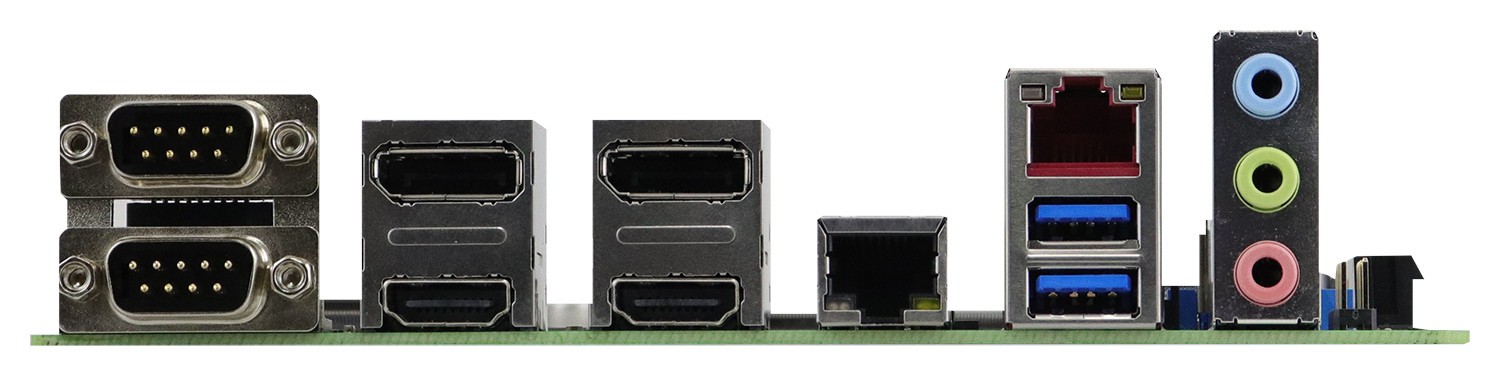

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 2 St | ||
| Displayport | 1 St, 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 1 St, 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 1) | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| USB v3.1 | Key-A Header (20-Pin) | 1 St, 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
