Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Celeron G4930E | Intel Core i3-9100HL | Intel Core i7-9850HE | Intel Xeon E-2276ML]
// [Intel C246 | Intel HM370 | Intel Q370]
// 260 Pin SO-DIMM DDR4
// 1 x HDMI
// 1 x DVI-D
// 1 x DP++
// 2 x G-LAN
// 6 x USB
// 2 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

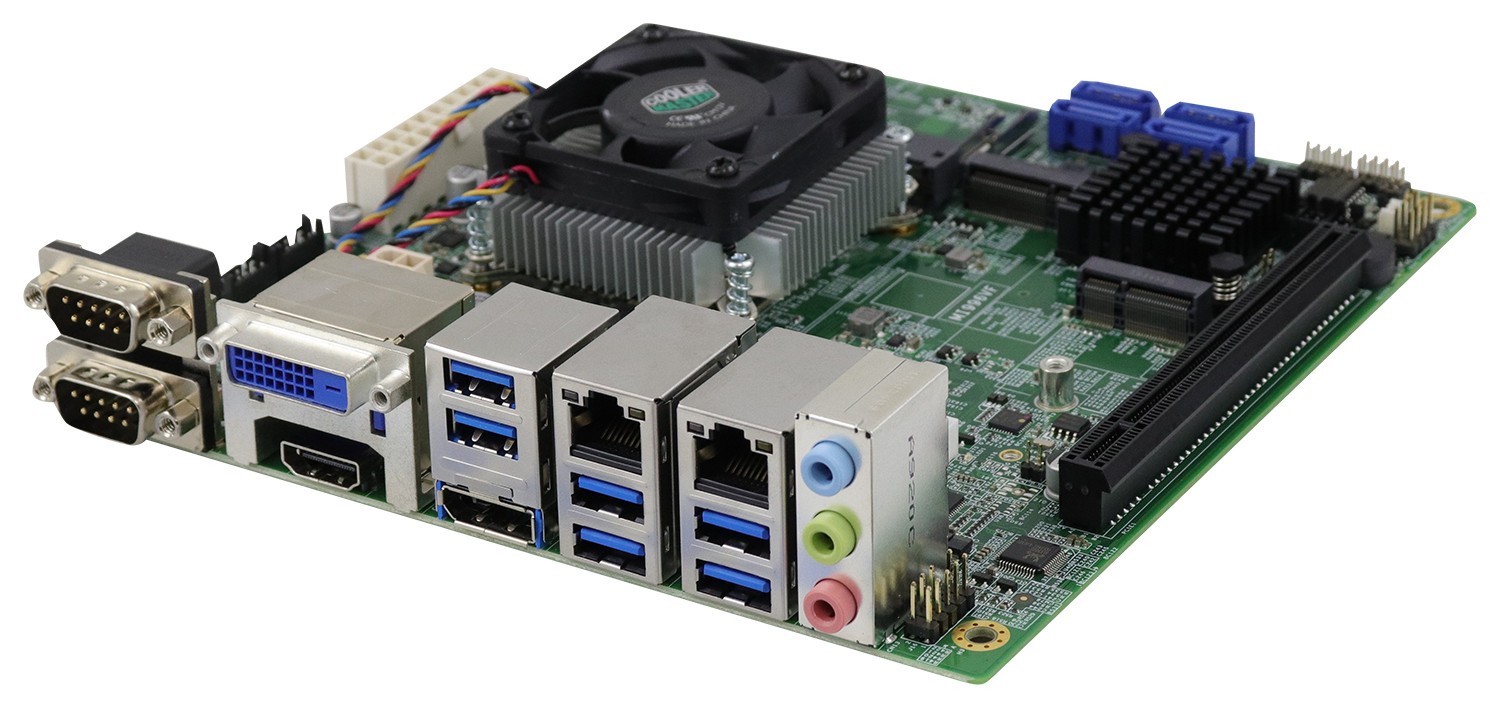

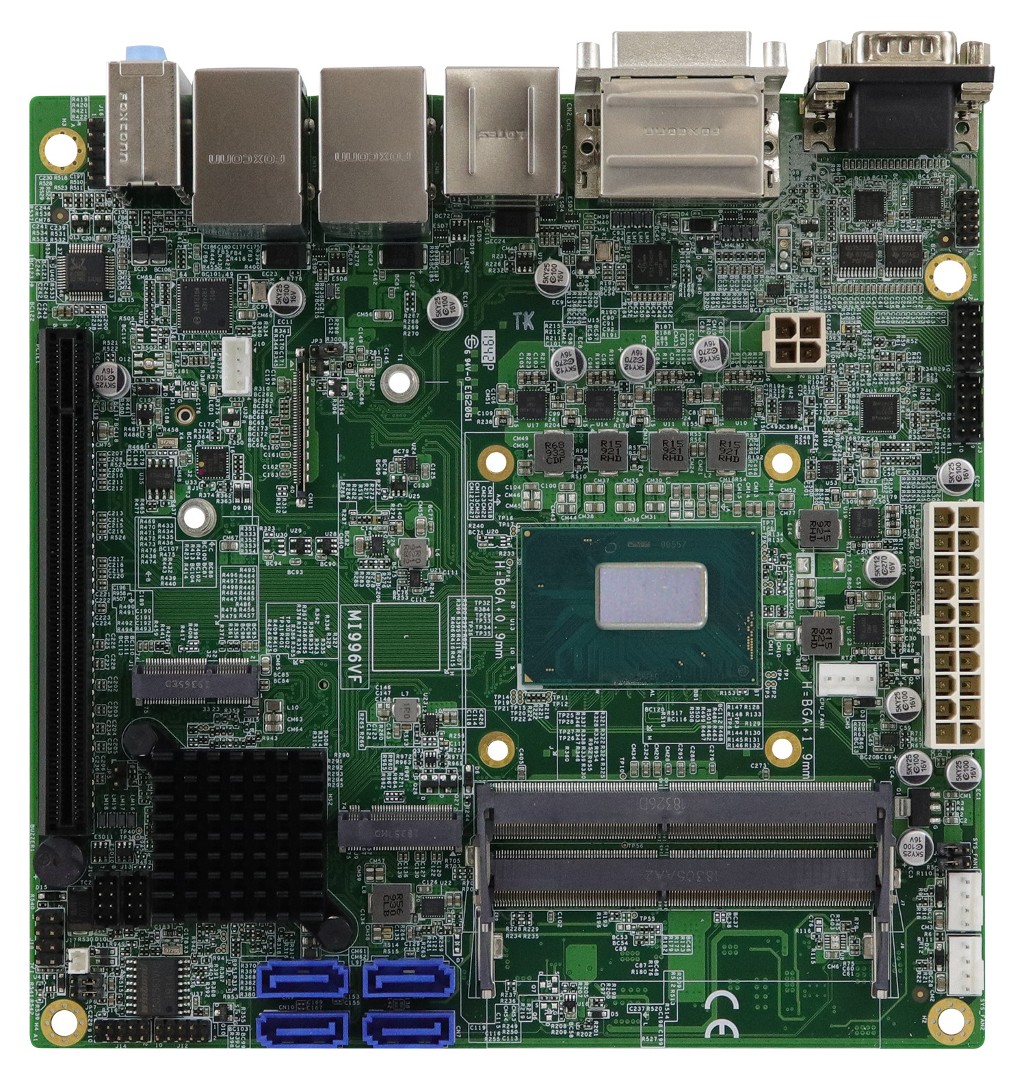

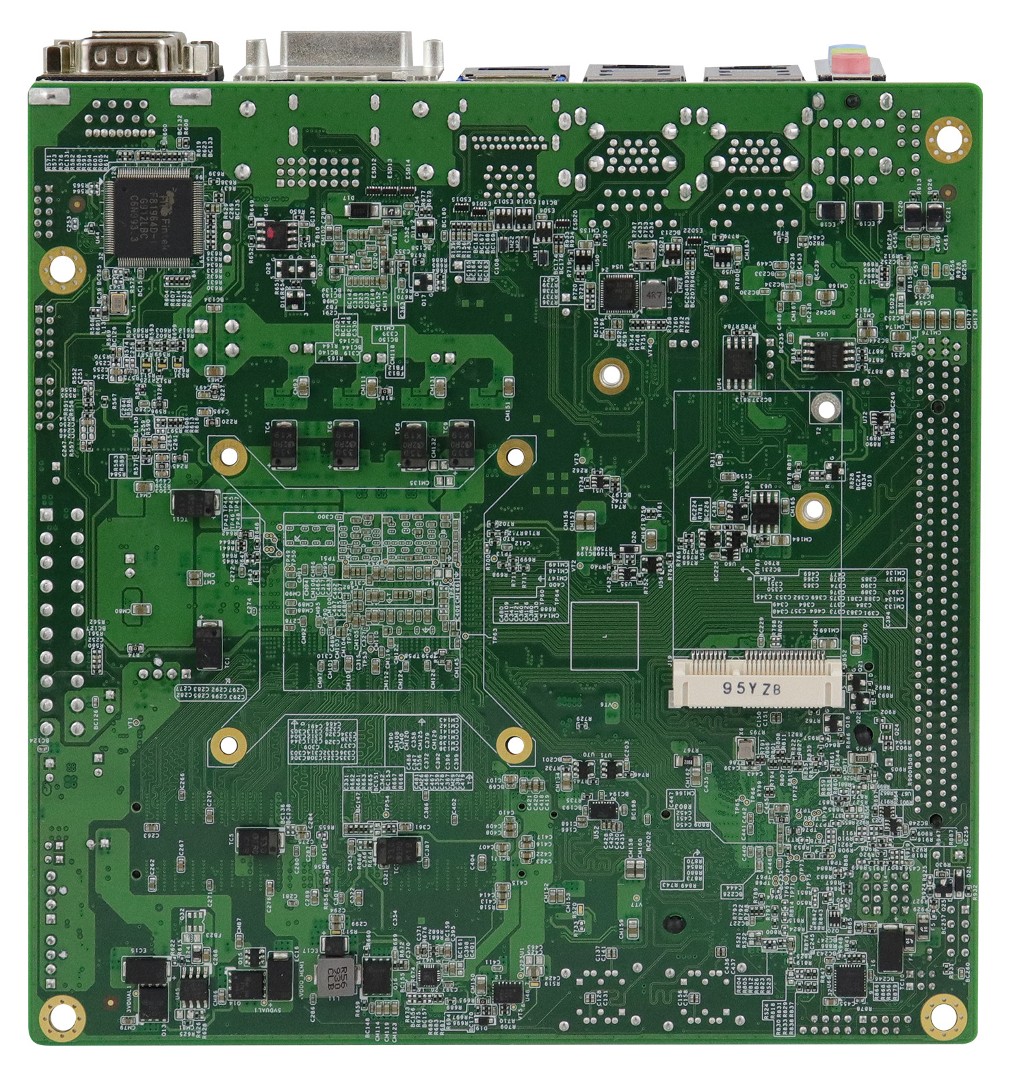

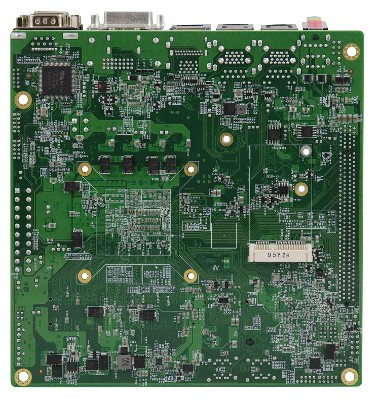

Basismodul: IBASE MI996
Allgemein | ||||
SKU / Artikelnummer | MI996 | |||
Produktgrunddaten | ||||
Hersteller | IBASE | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | Intel Coffee Lake | |||
Nummer | Intel Celeron G4930E, Intel Core i3-9100HL, Intel Core i7-9850HE, Intel Xeon E-2276ML | |||
CPU Kerne | 2 St, 4 St, 6 St | |||
Threads | 2 St, 4 St, 12 St | |||
Sockel | BGA 1440 | |||
Basis Frequenz | 1,6 GHz, 2,4 GHz, 2,7 GHz, 2,8 GHz | |||
Max. Turbo-Taktfrequenz | 2,4 GHz, 2,9 GHz, 4,4 GHz, 4,5 GHz | |||
Chipsatz | Intel C246, Intel HM370, Intel Q370 | |||
Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
Frequenz | 2666 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 32 GB | |||
ECC | wird nicht unterstützt, wird unterstützt | |||
BIOS | AMI BIOS | |||
I/O Controller | Controller 1 | I/O Controller | Fintek F81964D-I | |
Grafik | ||||
Prozessor | Intel UHD Graphics 610, Intel UHD Graphics 630 | |||
DVI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
HDMI | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
Version | 2.0 | |||
Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Erweiterung | ||||
Mini PCI | Anzahl | 1 St | ||
PCI Schnittstellen | 1x Mini PCI | |||
PCIe x16 | x16 Signal | Anzahl | 1 St | |
PCIe Schnittstellen | 1x PCIe x16 | |||
M.2 | Slot 1 | Key ID | M | |
Interface | NVMe | |||
Unterstütze Abmaße | 2280 | |||
Slot 2 | Key ID | E | ||
Interface | CNVi | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | E, M | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888S-VD2-GR | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Active Management Technology (AMT) Version | 11.6 | |||
Netzwerk | 2x G-LAN | |||

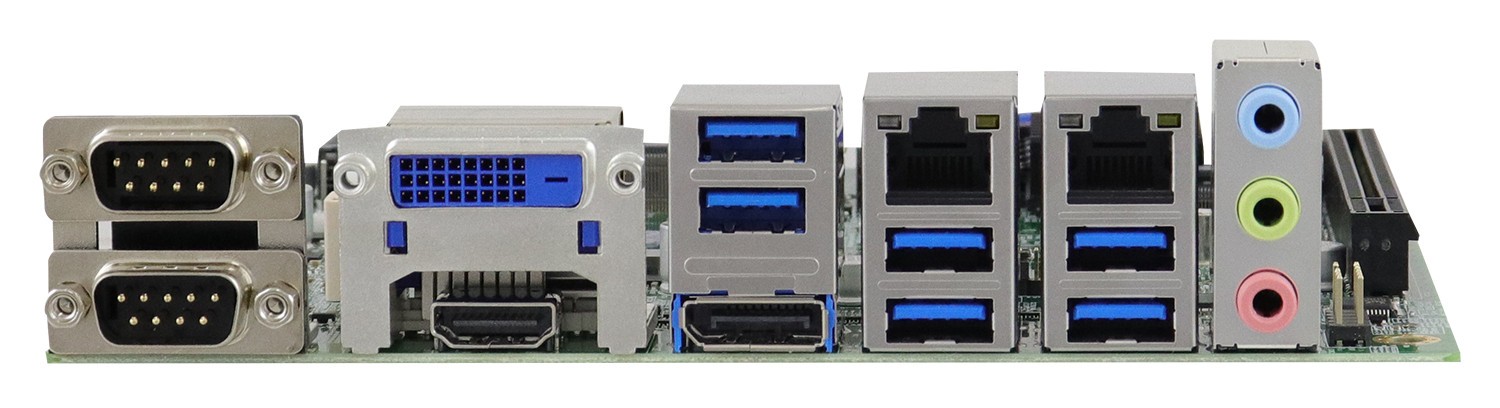

Externe I/O | ||||
USB | USB v3.1 Gen. 1 | 6 St | ||
Seriell | RS-232 | DB-9 | 2 St | |
RS-232 / 422 / 485 | DB-9 | 2 St | ||
Anzeige | HDMI | 1 St | ||
DVI | DVI-D Signal | 1 St | ||
DP++ | 1 St | |||
Audio | Line-In | 1 St | ||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
RAID Unterstützung | RAID 0/1/5/10 | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | v2.0 | |||
Stromversorgung | ||||
Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 20-Pin ATX | |
Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 20-Pin ATX | |||
iSMART | v3.8 | |||
Betriebssysteme / Software | ||||
Windows | Windows 10 (64-bit) | wird unterstützt | ||
Windows Server 2019 | wird unterstützt | |||
Linux | Distribution | Fedora 25, Ubuntu 17.04 | ||
Unterstützte BS | Linux, Windows | |||

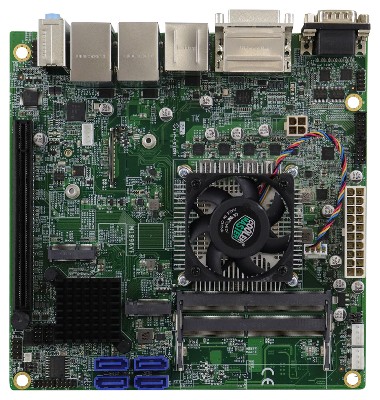

Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Lagerung | 10 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
Weitere Zertifikate / Konformitäten | EN 55032 | |||
RoHS konform | Ja |
