Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded 8645HS | AMD Ryzen Embedded 8845HS]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 3 x G-LAN
// 6 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (12-Bit)
// 1 x PCIe x16
// Stromversorgung ATX
// DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

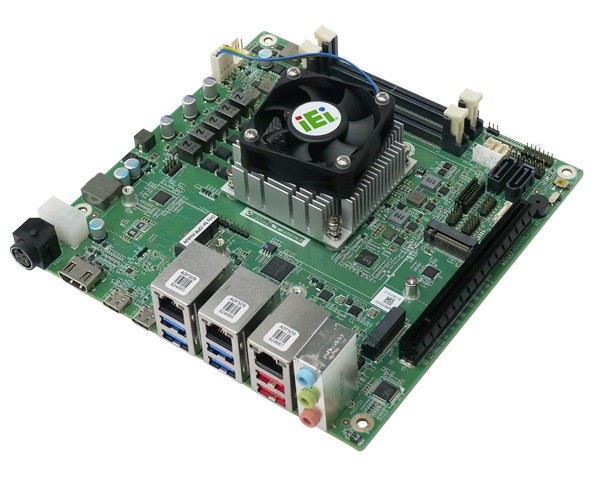

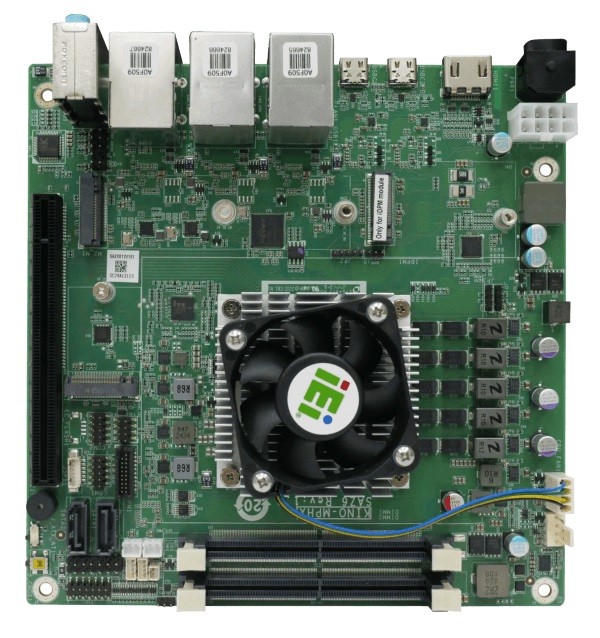

Basismodul: IEI KINO-MPHX
| Allgemein | ||||
| SKU / Artikelnummer | KINO-MPHX | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | AMD Ryzen Embedded 7000/8000 series | |||
| Nummer | AMD Ryzen Embedded 8645HS, AMD Ryzen Embedded 8845HS | |||
| CPU Kerne | 6 St, 8 St | |||
| Threads | 12 St, 16 St | |||
| Basis Frequenz | 3,8 GHz, 4,3 GHz | |||
| Max. Turbo-Taktfrequenz | 5 GHz, 5,1 GHz | |||
| Cache | 6 MB, 8 MB | |||
| Thermal Design Power (TDP) | 45 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI UEFI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5571 | |
| Grafik | ||||
| Prozessor | AMD Radeon 760M, AMD Radeon 780M | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| HDMI | Maximale Auflösung | 4096 x 2304 bei 30 Hz | ||
| Version | 1.4 | |||
| Displayport | Maximale Auflösung | 4096 x 2304 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x16 | x8 Signal | Generation | 4 | |
| Anzahl | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| Slot 2 | Key ID | A | ||
| Interface | PCIe ×1 (Gen. 4), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | A, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8125BG-CG (10/100/1000/2500 Mbps) | |
| Anzahl | 3 St | |||
| Netzwerk | 3x G-LAN | |||

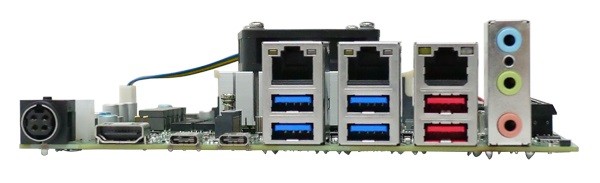

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP USB-C | 2 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| USB | USB v3.2 (Gen 1) | 4 St | ||
| USB v3.2 (Gen 2) | 2 St | |||
| USB v4.0 Type C | Leistungsabgabe | 15 W | ||
| Tunneling | Display Port v.1.4 | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Digital I/O | Bits | 12-Bit | 1 St | |
| I²C | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | TPM header | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 8-Pin ATX (12V DC) | |
| DC | Weitbereich | Nein | ||
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (Kycon, Singatron or similar) | |||
| Stromversorgung - Eingang | ATX: 8-Pin ATX (12V DC), DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -30° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 700 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
