Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// [AMD Jaguar GX-210HA | AMD Jaguar GX-217GA | AMD Jaguar GX-420CA | AMD Puma GX-222GC | AMD Puma GX-412HC | AMD Puma GX-424CC]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3
// 1 x DVI-I
// 1 x Displayport
// 2 x G-LAN
// 4 x USB
// 5 x USB (internal)
// 3 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 2 x Mini-PCIe
// Power Supply DC 19~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

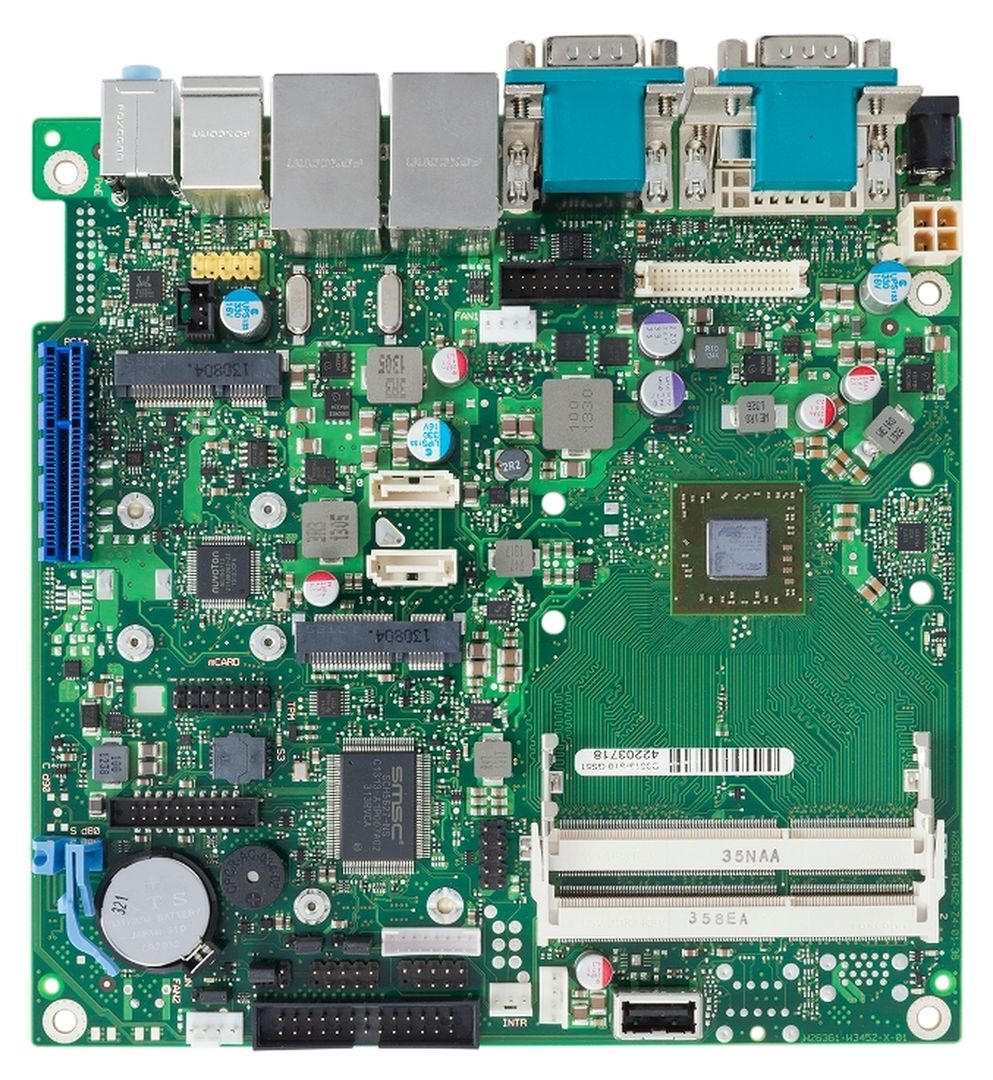

Basismodul: Kontron D3313-S
| Allgemein | ||||
| SKU / Artikelnummer | D3313-S | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | AMD G-Serie (Ontario) | ||
| Nummer | AMD Jaguar GX-210HA, AMD Jaguar GX-217GA, AMD Jaguar GX-420CA, AMD Puma GX-222GC, AMD Puma GX-412HC, AMD Puma GX-424CC | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 769 (FT3) | |||
| Basis Frequenz | 1 GHz, 1,2 GHz, 1,65 GHz, 2 GHz, 2,2 GHz, 2,4 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 7 W, 9 W, 15 W, 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI Aptio 4.x | |||
| Grafik | ||||
| Prozessor | AMD Radeon HD 8210E, AMD Radeon HD 8280E, AMD Radeon HD 8400E, AMD Radeon R3E, AMD Radeon R5E | |||
| Leistungsmerkmal | Unterstützung | DirectX 11, DirectX 11.1 | ||
| Bildschirme (Multidisplay) | 2 Displays | |||
| Erweiterung | ||||
| PCIe x4 | Generation | 2 | ||
| x4 Signal | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 2 St | |
| USB Unterstützung | Ja | |||
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x PCIe x4, 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC671 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111G (10/100/1000 Mbps) | |
| Anzahl | 2 St | |||
| LAN | Active Management Technology (AMT) | Ja | ||
| Netzwerk | 2x G-LAN | |||

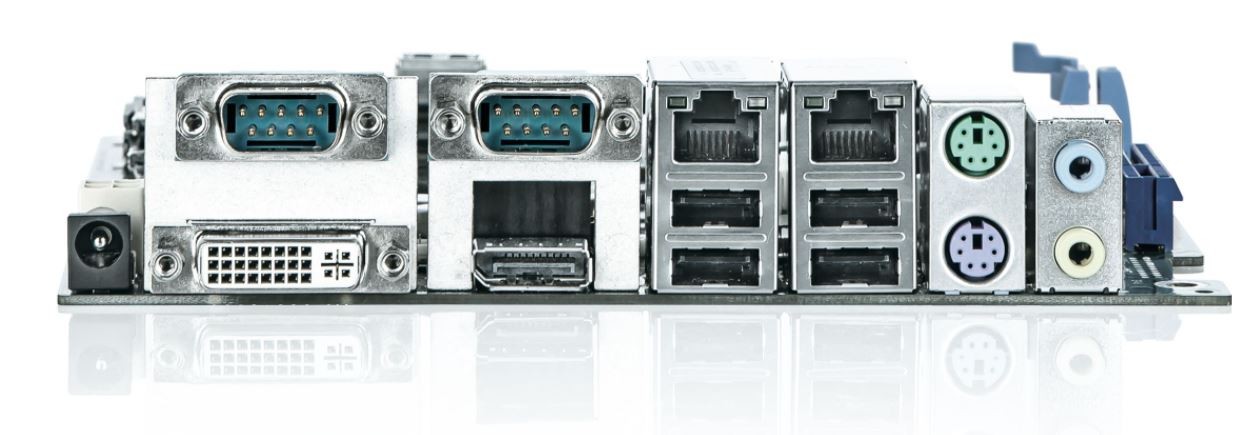

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | DVI | DVI-I Signal | 1 St | |
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.0 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
| Anzeige | LVDS | Dual Channel | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 19~24V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| DC | Weitbereich | Ja | ||
| Bereich | 19~24V | |||
| Anschluss | Hohlstecker | |||
| Stromversorgung - Eingang | DC: 19~24V,19~24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Voraussichtlich bis | Q1/2018, Q3/2019, Q4/2022 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
