Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// LGA 1151 (H4)
// Intel H310
// 260 Pin SO-DIMM DDR4
// 1 x DVI-D
// 1 x Displayport
// 2 x G-LAN
// 5 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x16
// 1 x Mini-PCIe
// Stromversorgung ATX
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

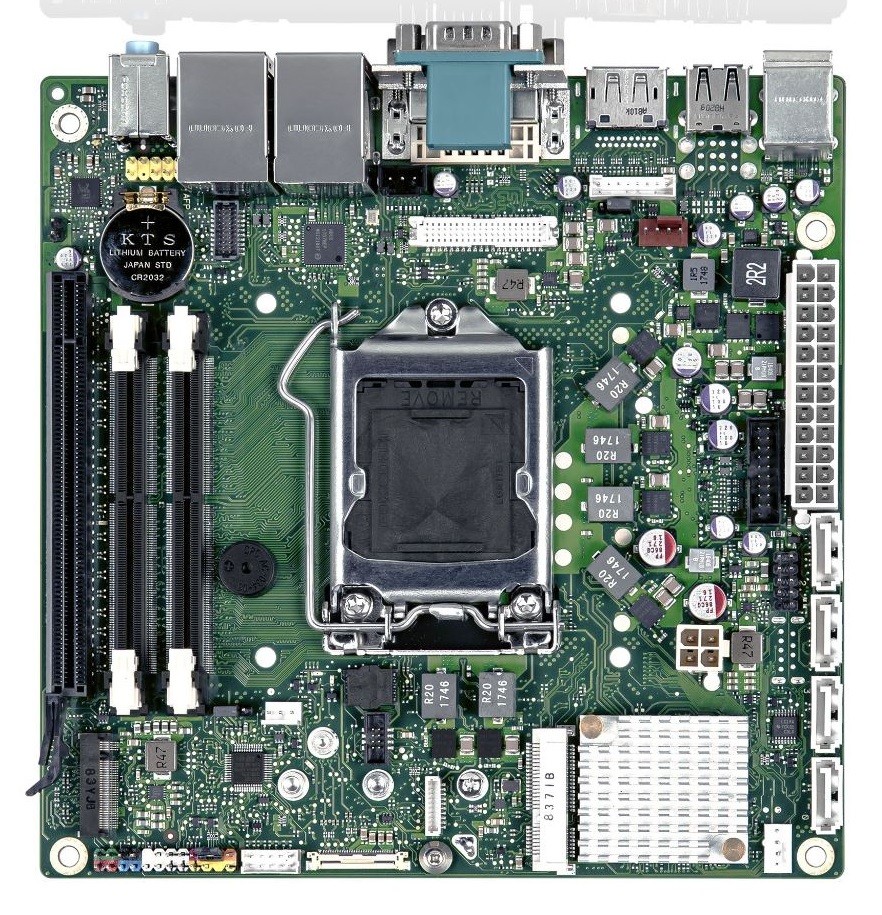

Basismodul: Kontron D3634-S
| Allgemein | ||||
| SKU / Artikelnummer | D3634-S | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | Intel Coffee Lake | ||
| Sockel | LGA 1151 (H4) | |||
| Thermal Design Power (TDP) | 95 W | |||
| Chipsatz | Intel H310 | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2666 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 64 GB | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 12 | ||
| Displayport | Version | 1.2 | ||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| PCIe x16 | x16 Signal | Generation | 2 | |
| Anzahl | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x16 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×2 | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| M.2 Key IDs | M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | -, Realtek ALC671 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

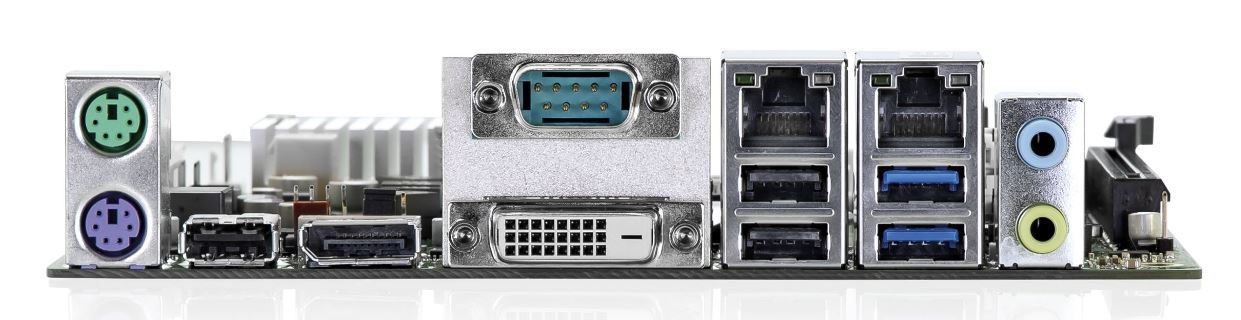

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 3 St | ||
| USB v3.1 Gen. 1 | 2 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | DVI | DVI-D Signal | 1 St | |
| Displayport | 1 St | |||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| USB v3.1 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch, - | ||
| S/PDIF | -, verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC), 24-Pin ATX | |
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), 24-Pin ATX | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 62368-1 | |||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
