Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen R1102G | AMD Ryzen R1305G | AMD Ryzen R1606G | AMD Ryzen V1202B | AMD Ryzen V1605B | AMD Ryzen V1807B]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// [2 | 3 | 4] x DP++
// 2 x G-LAN
// 4 x USB
// 5 x USB (internal)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 1 x Mini-PCIe
// Power Supply DC 8~32V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

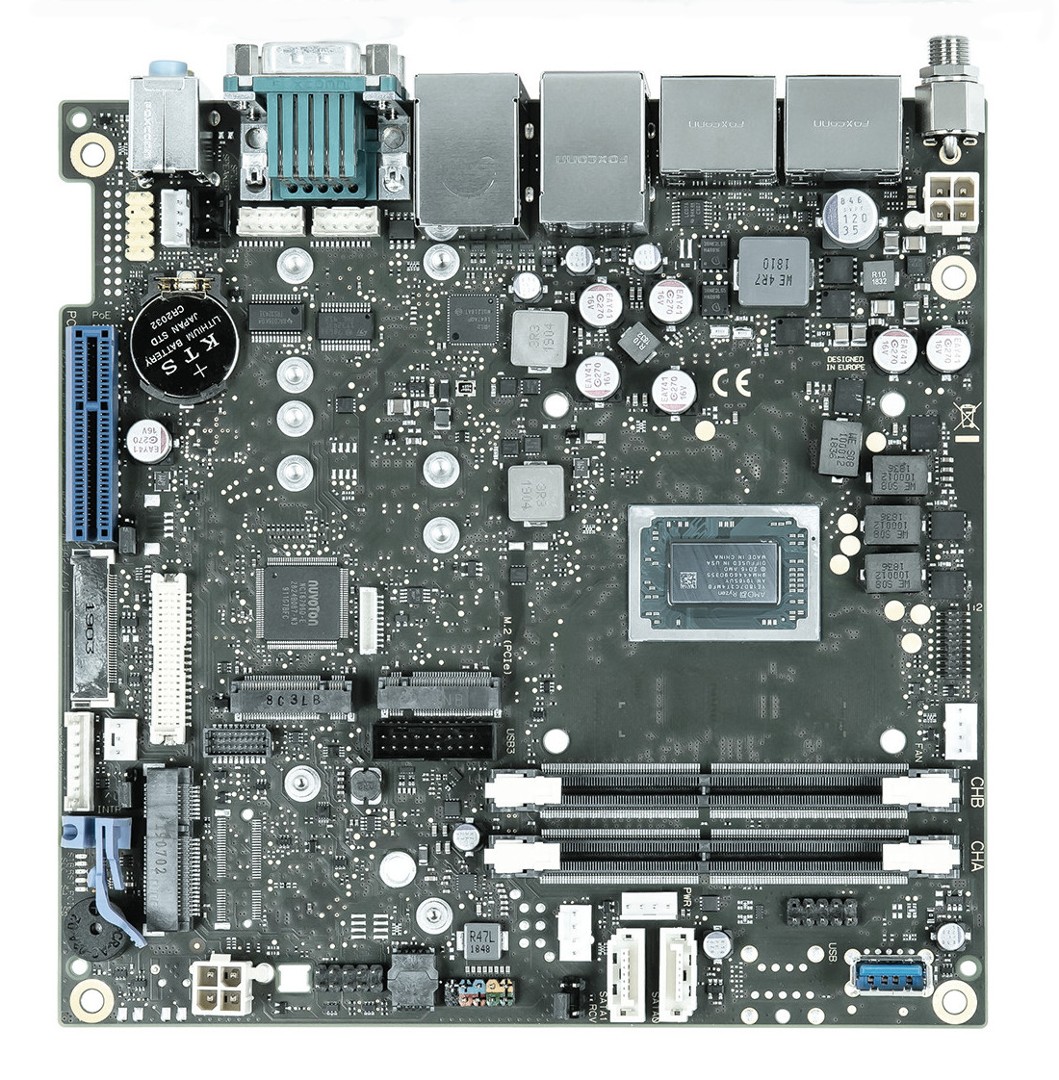

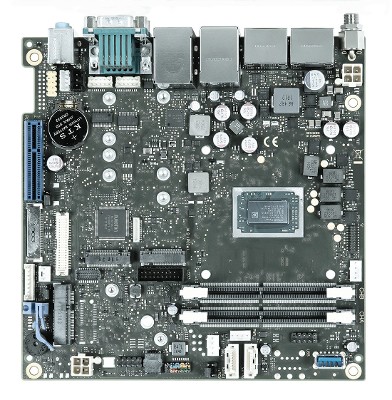

Basismodul: Kontron D3713
| Allgemein | ||||
| SKU / Artikelnummer | D3713 | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| Produkt-ID | S26361-F5120-V170, S26361-F5120-V176, S26361-F5120-V177, S26361-F5120-V178, S26361-F5120-V179, S26361-F5120-V180 | |||
| System | ||||
| Prozessor | Serie | -, AMD Banded Kestrel, AMD Great Horned Owl | ||
| Nummer | AMD Ryzen R1102G, AMD Ryzen R1305G, AMD Ryzen R1606G, AMD Ryzen V1202B, AMD Ryzen V1605B, AMD Ryzen V1807B | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1140 (FP5) | |||
| Basis Frequenz | 1,5 GHz, 2 GHz, 2,3 GHz, 2,4 GHz, 2,6 GHz, 3,35 GHz | |||
| Cache | 1 MB, 2 MB, 4 MB | |||
| Thermal Design Power (TDP) | 6 W, 8 W, 15 W, 45 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 MHz, 3200 MHz | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Bildschirme (Multidisplay) | 2 Displays, 3 Displays, 4 Displays | |||
| Displayport | Version | 1.4 | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Bits | 24 Bit | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | PCIe ×2, SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242, 2252, 2260, 2280 | |||
| M.2 Key IDs | B, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8111HN-CG (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

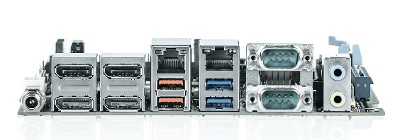

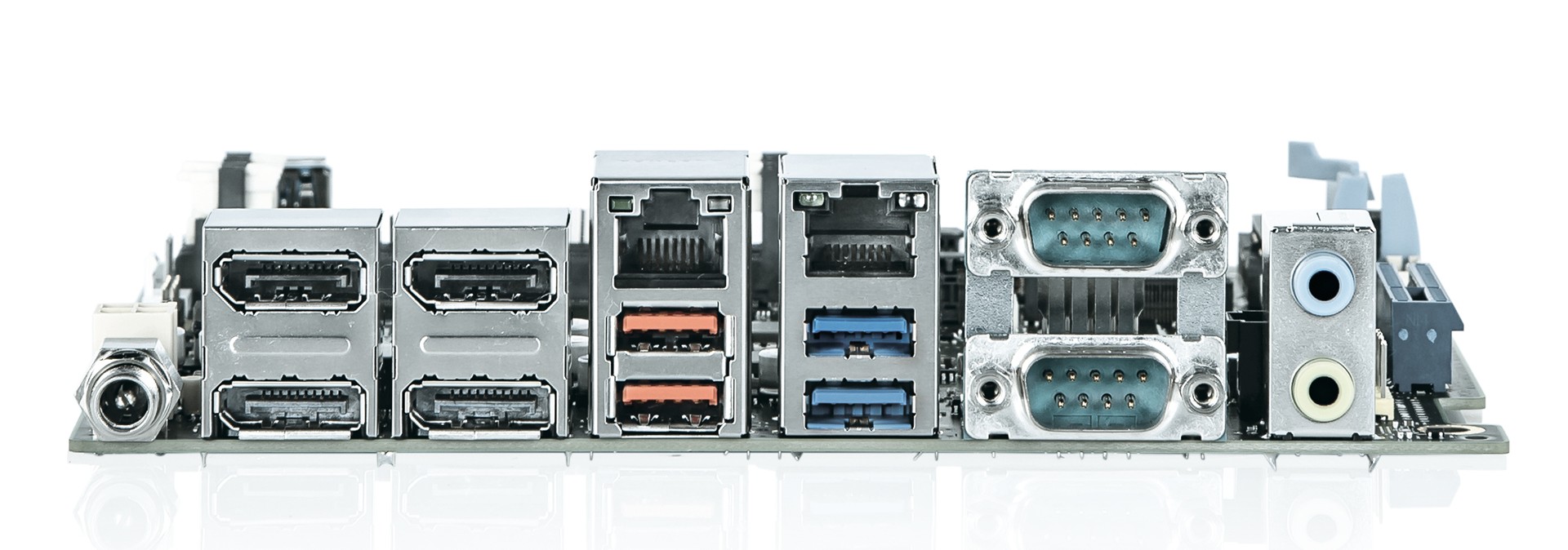

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 1 | 2 St | ||
| USB v3.1 Gen. 2 | 2 St | |||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| Anzeige | DP++ | 2 St, 3 St, 4 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.1 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | S/PDIF | verfügbar | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 8~32V | |||
| Anschluss | Hohlstecker | |||
| DC | Weitbereich | Ja | ||
| Bereich | 8~32V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 8~32V,8~32V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | EN 62368-1 | |||
| RoHS konform | Ja | |||
