Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [AMD Ryzen Embedded R2312 | AMD Ryzen Embedded R2314 | AMD Ryzen Embedded R2514 | AMD Ryzen Embedded R2544]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 5 x USB (internal)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x4
// 1 x Mini-PCIe
// Power Supply DC 8~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

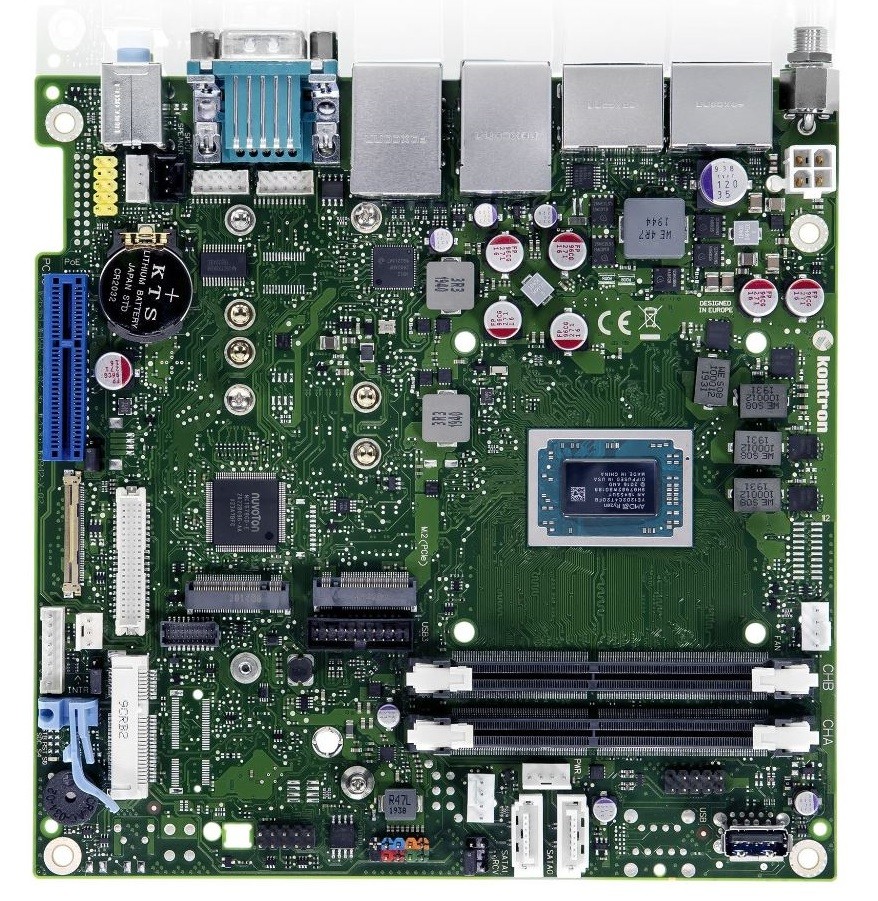

Basismodul: Kontron D3723
| Allgemein | ||||
| SKU / Artikelnummer | D3723 | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| Produkt-ID | F5120-V199, F5120-V200, F5120-V201, F5120-V202 | |||
| System | ||||
| Prozessor | Serie | AMD Ryzen Embedded R2000 | ||
| Nummer | AMD Ryzen Embedded R2312, AMD Ryzen Embedded R2314, AMD Ryzen Embedded R2514, AMD Ryzen Embedded R2544 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 4 St, 8 St | |||
| Sockel | BGA 1140 (FP5) | |||
| Basis Frequenz | 2,1 GHz, 2,7 GHz, 3,35 GHz | |||
| Max. Turbo-Taktfrequenz | 3,5 GHz, 3,7 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 25 W, 35 W, 54 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 MHz, 2666 MHz, 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Bildschirme (Multidisplay) | 3 Displays, 4 Displays | |||
| Displayport | Version | 1.4 | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Bits | 24 Bit | ||
| eDP (embedded Display Port) | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Erweiterung | ||||
| PCIe x4 | Generation | 3 | ||
| x4 Signal | 1 St | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x4 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 3) | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | B | ||
| Interface | NVMe, PCIe ×1 (Gen. 3), PCIe ×2, PCIe ×2 (Gen. 3), SATA III, USB 2.0 | |||
| Unterstütze Abmaße | 2242, 2260, 2280, 3052 | |||
| M.2 Key IDs | B, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

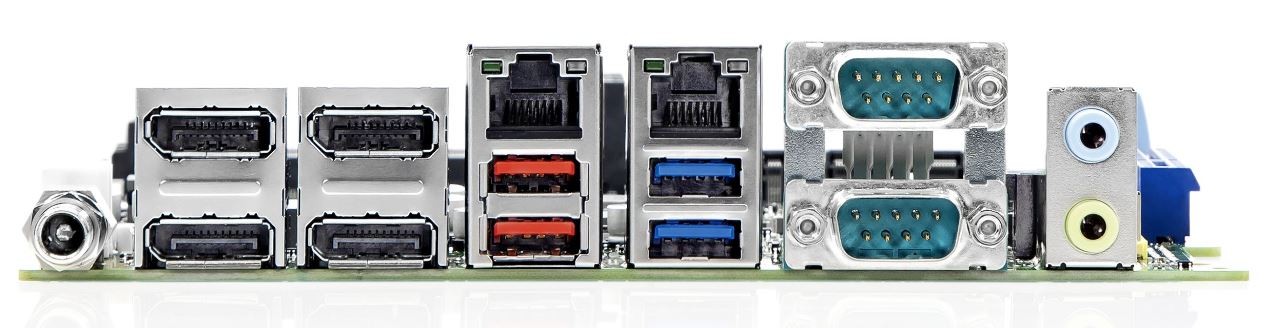

| Externe I/O (Rückseite) | ||||
| Anzeige | DP++ | 3 St, 4 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 1 St | |
| RS-232 / 422 / 485 | DB-9 | 1 St | ||
| USB | USB v3.1 Gen. 1 | 2 St | ||
| USB v3.1 Gen. 2 | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 2 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.1 | Key-A Header (20-Pin) | 2 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 2 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 4 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Amplifier | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 8~36V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromstärke | 10 A | |||
| DC | Weitbereich | Ja | ||
| Bereich | 8~36V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromstärke | 10 A | |||
| Stromversorgung - Eingang | DC: 8~36V,8~36V | |||
| Stromaufnahme Maximal | 130 W | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 62368-1 | |||
| RoHS konform | Ja | |||
