Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// [Intel Core Ultra 5 Prozessor 125H | Intel Core Ultra 7 Prozessor 155H]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// 2 x G-LAN (Back side)
// 4 x USB (Back side)
// 6 x USB (internal)
// Digital I/O (8-Bit)
// 1 x PCIe x8
// Power Supply DC 8~34V
// 9~28V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

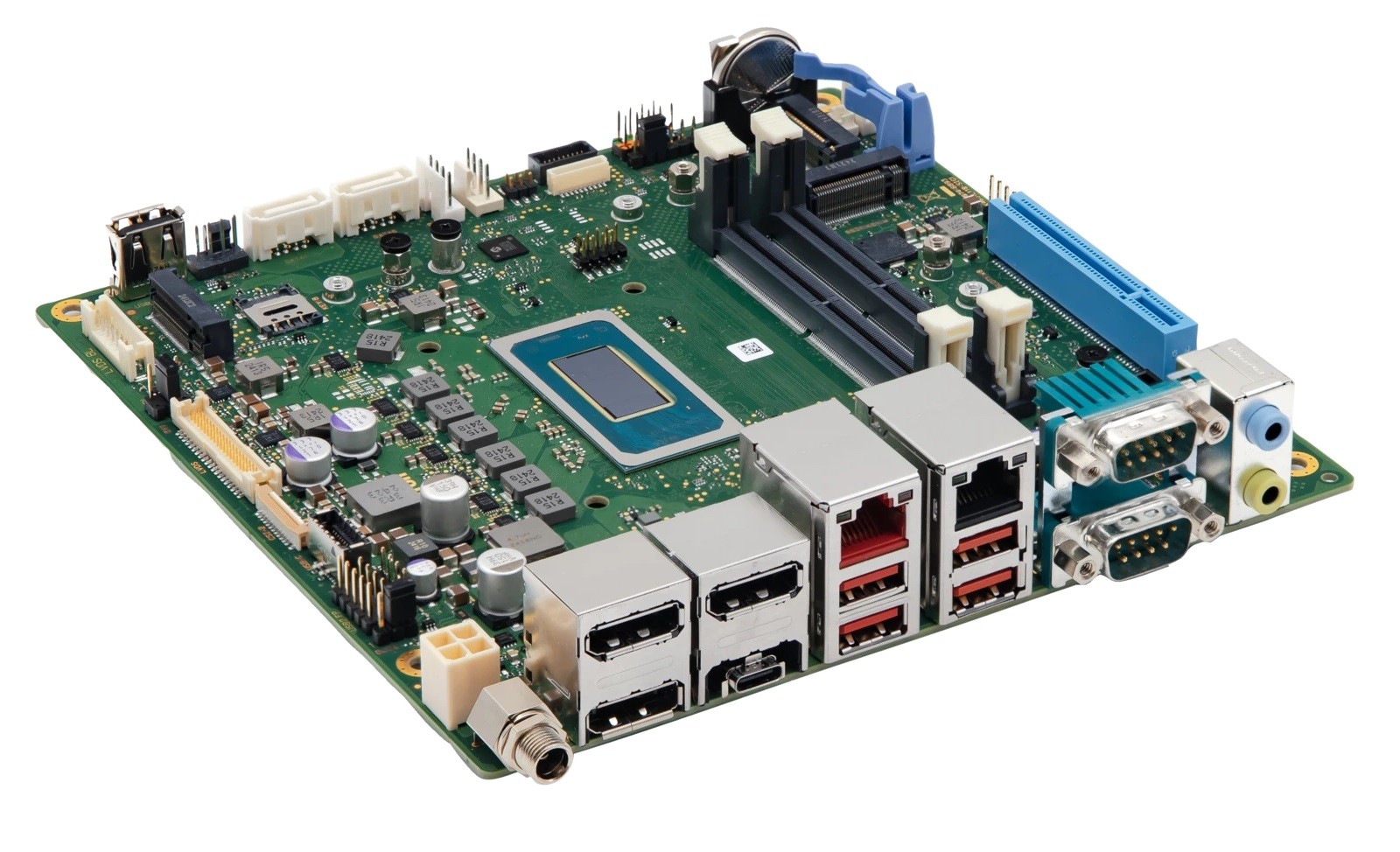

Basismodul: Kontron K4031-H
| Allgemein | ||||
| SKU / Artikelnummer | K4031-H | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | Intel Meteor Lake | ||
| Nummer | Intel Core Ultra 5 Prozessor 125H, Intel Core Ultra 7 Prozessor 155H | |||
| CPU Kerne | 14 St, 16 St | |||
| Threads | 18 St, 22 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,2 GHz, 1,4 GHz | |||
| Performance-core Max Turbo Frequenz | 4,5 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,7 GHz, 0,9 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 18 MB, 24 MB | |||
| Grundleistungsaufnahme des Prozessors | 28 W | |||
| Maximale Turbo-Leistungsaufnahme | 115 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| Memory Type | DDR5 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| DIMM Datarate | 5600 MT/s | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel Arc Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| Displayport | Version | 1.4a | ||
| Erweiterung | ||||
| PCIe x8 | Generation | 5 | ||
| x8 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x8 | |||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 3 | Key ID | B | ||
| Interface | 4G/LTE, 5G / Storage Module, PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2230, 3052 | |||
| Slot 4 | Key ID | E | ||
| Interface | CNVi, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, M | |||
| SIM | Anzahl | 1 St | ||
| Formfaktor (Slot) | Nano SIM | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8126 (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

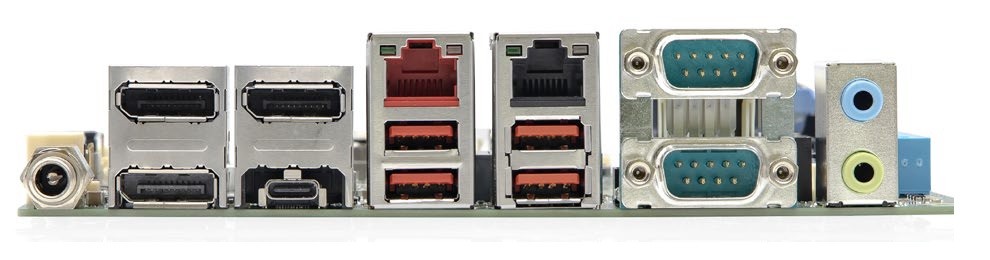

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 3 St | ||
| DP USB-C | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| Seriell | RS-232 | DB-9 | 2 St | |
| USB | USB v3.2 (Gen 2) | 4 St | ||
| USB v4.0 Type C | Stück | 1 St | ||
| Tunneling | Display Port v.1.4 | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 3 St | |
| Ports (Typ-A-Buchse) | 1 St | |||
| USB v3.1 | Key-A Header (20-Pin) | 1 St | ||
| USB v3.2 | Key-A Header (20-Pin) | 1 St | ||
| Generation | Gen. 1 | |||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Image Capture Interfaces | Kamera Eingang 1 | Anzahl | 1 St | |
| Standard | MIPI CSI-2 | |||
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Amplifier | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Raid Unterstützung | RAID 0/1 | wird unterstützt | ||
| Stromanschluss (onboard) | 1 St | |||
| RAID Unterstützung | RAID 0/1 | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 8~34V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromstärke | 10 A | |||
| DC | Weitbereich | Ja | ||
| Bereich | 8~34V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromstärke | 10 A | |||
| DC | Bereich | 9~28V | ||
| Anschluss | USB Type C | |||
| Stromversorgung - Eingang | DC: 8~34V,8~34V,9~28V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Typ (Ausgang) | DC | Bereich | 5V | |
| Anschluss | USB Type C | |||
| Stromstärke | 3 A | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Windows 11 IoT | wird unterstützt | |||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 62368-1, UKCA | |||
| RoHS konform | Ja | |||
