Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// rPGA-989 (G2)
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 1 x HDMI
// 2 x DVI-D
// LVDS
// 2 x G-LAN
// 4 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCI
// 1 x Mini-PCIe
// Stromversorgung DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

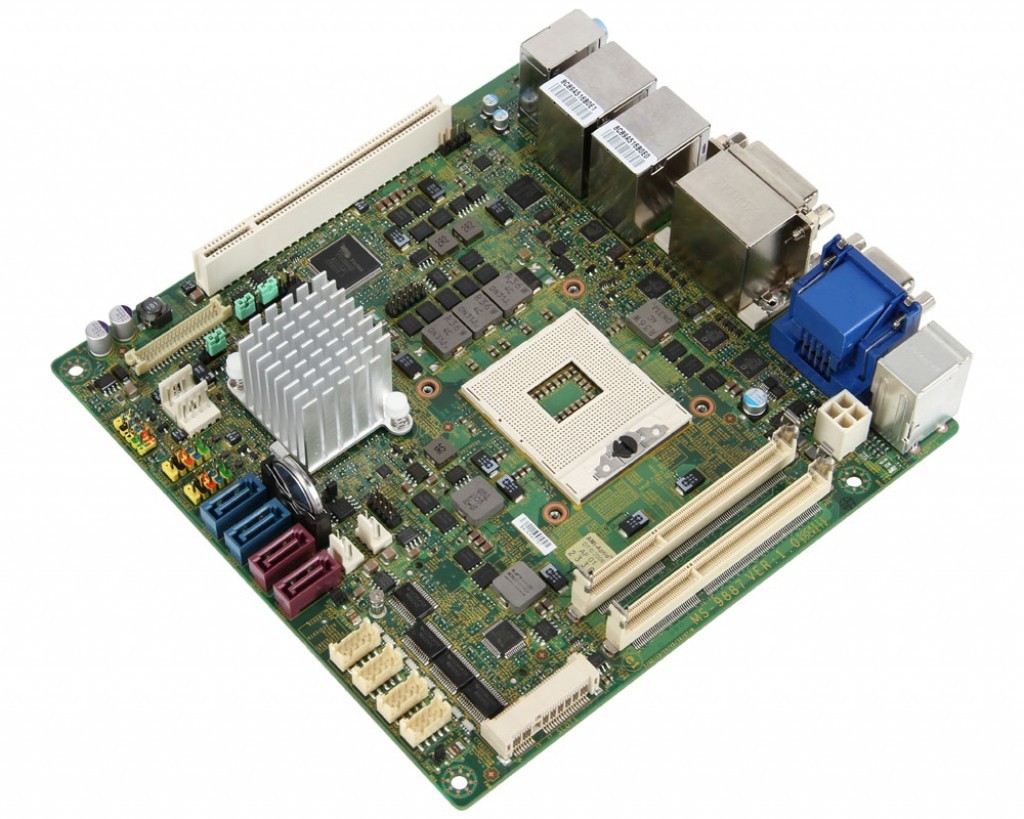

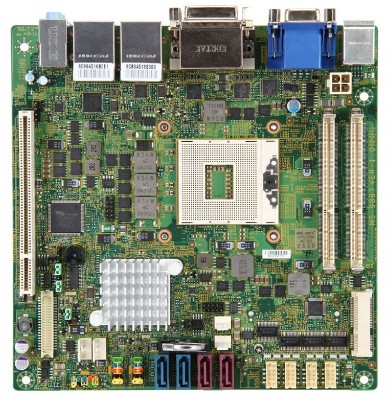

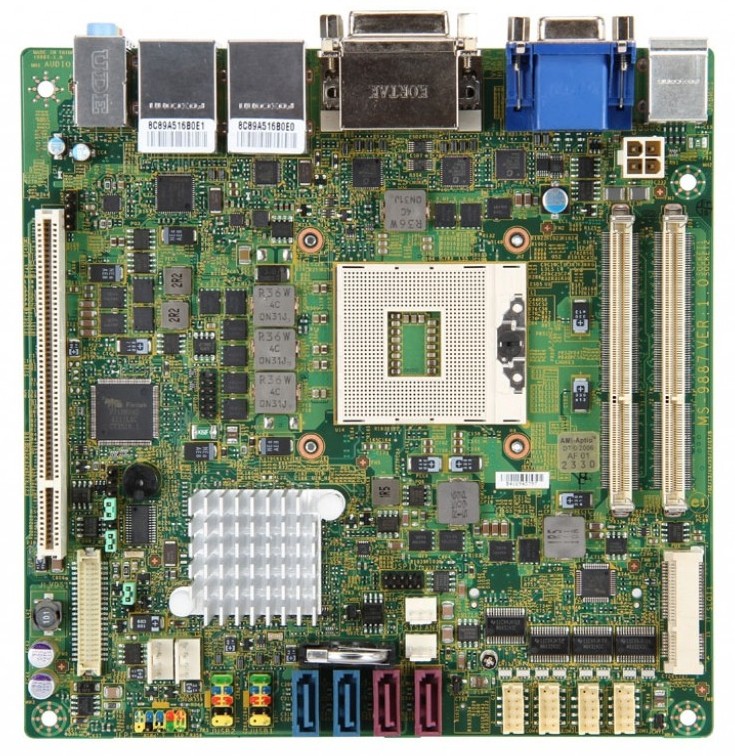

Basismodul: MSI IM-QM67
| Allgemein | ||||
| SKU / Artikelnummer | IM-QM67 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Sandy Bridge | ||
| Sockel | rPGA-989 (G2) | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 1333 / 1600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F71889AD | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Bildschirme (Multidisplay) | 2 Displays | |||
| VGA | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| DVI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| HDMI | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 1 St | ||
| PCI Schnittstellen | 1x PCI | |||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82579LM (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

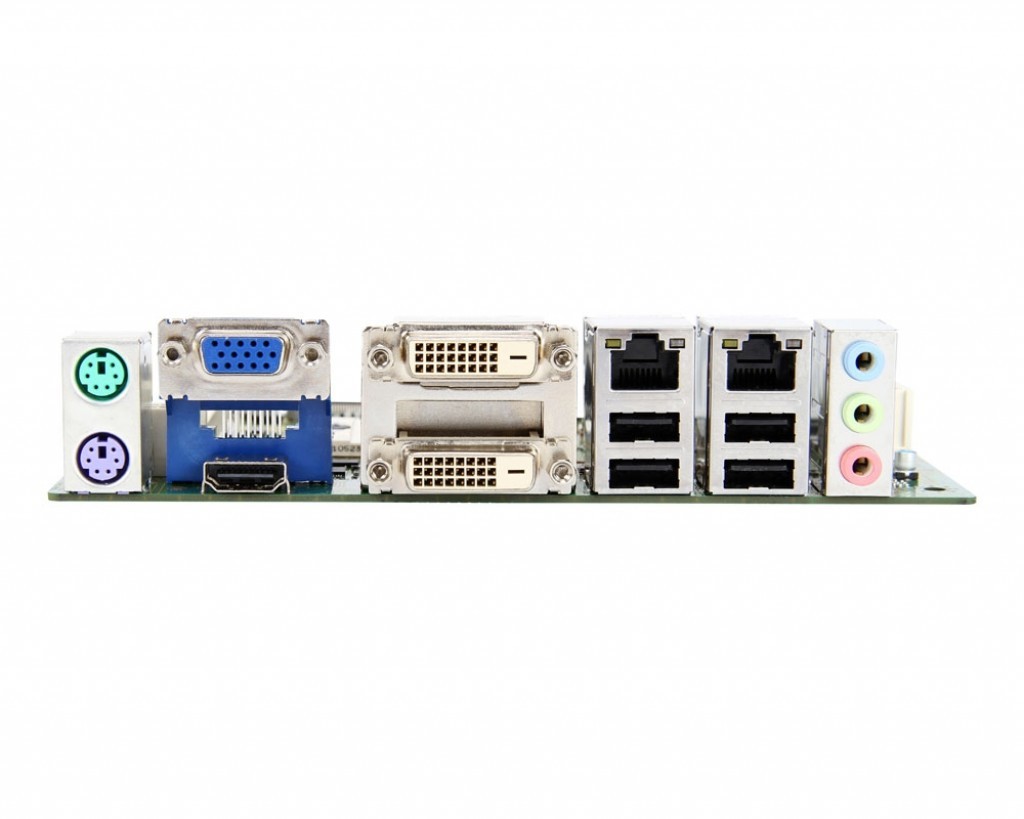

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| PS/2 | mini-DIN-6 | 2 St | ||
| Anzeige | VGA | 1 St | ||
| HDMI | 1 St | |||
| DVI | DVI-D Signal | 2 St | ||
| Audio | Line-In | 1 St | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Anzeige | LVDS | Dual Channel | ||
| LVDS Interface | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Amplifier | 1 St | ||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
| S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| Stromanschluss (onboard) | 2 St | |||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Gehäuse-Einbruchserkennung (Chassis Intrusion) | Ja | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon SLB 9635 TCG v1.2 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Aktiv (Lüfterkühlung) | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Mini-ITX | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
