Mini-ITX Mainboards
Produkt ist EOL (End Of Life)!
// Mini-ITX Industrie-Mainboards
// Intel Atom D525
// Intel ICH9R
// 204 Pin SO-DIMM DDR3
// 1 x VGA
// 4 x G-LAN
// 2 x USB
// 4 x USB (intern)
// 2 x Seriell I/O
// 2 x PCI
// 1 x PCIe x1
// 1 x Mini-PCIe
// Stromversorgung ATX
// DC [12~24V | -]
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

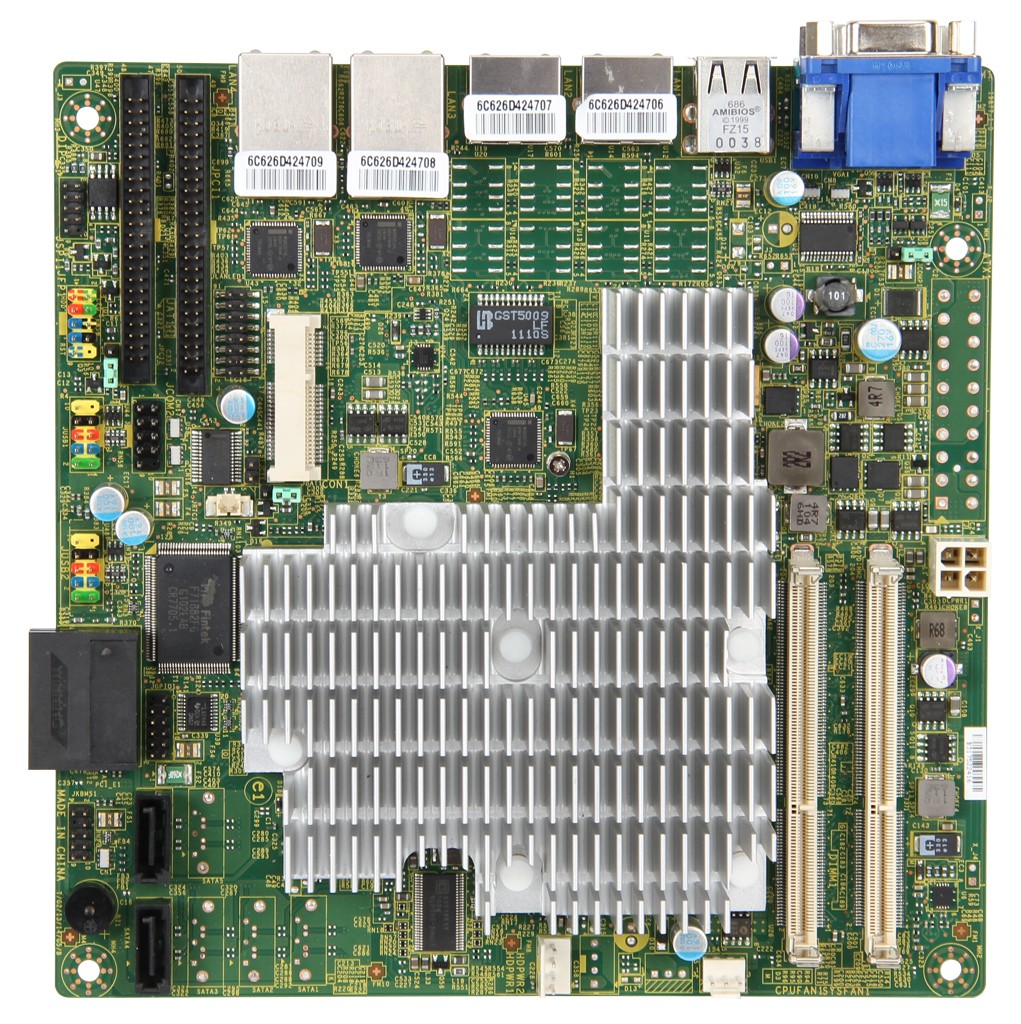

Basismodul: MSI MS-9877
| Allgemein | ||||
| SKU / Artikelnummer | MS-9877 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Pineview | ||
| Nummer | Intel Atom D525 | |||
| CPU Kerne | 2 St | |||
| Threads | 4 St | |||
| Sockel | BGA 559 | |||
| Basis Frequenz | 1,8 GHz | |||
| Cache | 1 MB | |||
| Thermal Design Power (TDP) | 13 W | |||
| Chipsatz | Intel ICH9R | |||
| Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
| Frequenz | 800 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 4 GB | |||
| BIOS | AMI BIOS | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F71882FG | |
| Grafik | ||||
| Prozessor | Intel Graphics Media Accelerator (GMA) 3150 | |||
| VGA | Maximale Auflösung | 2048 x 1536 bei 60 Hz | ||
| Erweiterung | ||||
| PCI | Anzahl | 2 St | ||
| PCI Schnittstellen | 2x PCI | |||
| PCIe x1 | x1 Signal | 1 St | ||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x1 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel 82574L (10/100/1000 Mbps) | |
| Anzahl | 4 St | |||
| Netzwerk | 4x G-LAN | |||

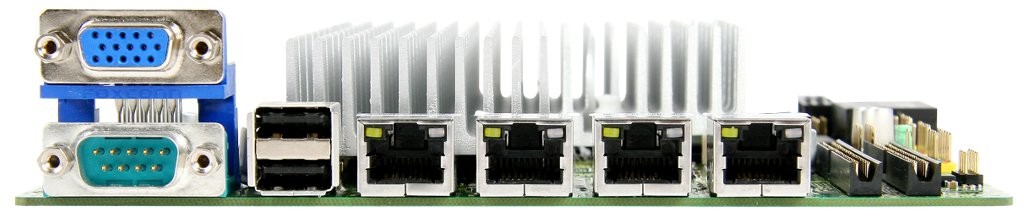

| Externe I/O | ||||
| Ethernet | RJ-45 | 4 St | ||
| USB | USB v2.0 | 2 St | ||
| Seriell | RS-232 / 422 / 485 | DB-9 | 1 St | |
| Anzeige | VGA | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| PS/2 | Stiftleiste | 1 St | ||
| Seriell | RS-232 | Ports (2.54 mm Pitch) | 1 St | |
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 4 St | ||
| Raid Unterstützung | RAID 0/1/5/10 | wird unterstützt | ||
| RAID Unterstützung | RAID 0/1/5/10 | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 20-Pin ATX | |
| DC | Weitbereich | -, Ja | ||
| Bereich | 12~24V, - | |||
| Anschluss | 4 Pin Anschluss (vertikal), - | |||
| Stromversorgung - Eingang | ATX: 20-Pin ATX, DC: 12~24V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 0 bis 90%, nicht kondensierend | ||
| Lagerung | 0 bis 95%, nicht kondensierend | |||
| Abmaße | Formfaktor | Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
| Gewicht | 280 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | BSMI, VCCI | |||
