Mini-ITX Mainboards
// Mini-ITX Industrie-Mainboards
// rPGA-989 (G2)
// [Intel HM76 | Intel QM77]
// 204 Pin SO-DIMM DDR3
// 1 x DVI-I
// 2 x Displayport
// 2 x G-LAN
// 6 x USB
// 4 x USB (intern)
// 4 x Seriell I/O
// Digital I/O (8-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 12V / 19V (Autoswitch)
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

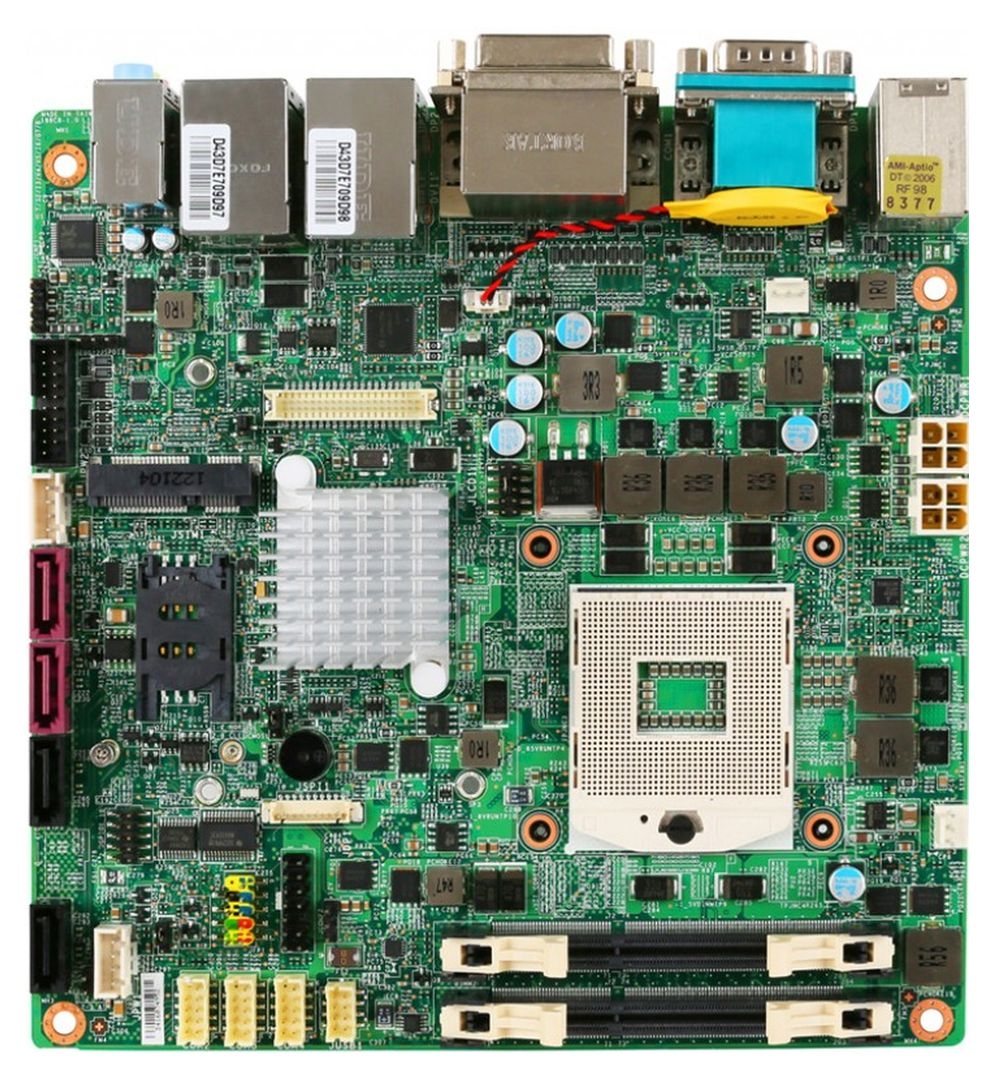

Basismodul: MSI MS-98C8
Allgemein | ||||
SKU / Artikelnummer | MS-98C8 | |||
Produktgrunddaten | ||||
Hersteller | MSI | |||
System | ||||
Prozessor | Vertikales Segment | Mobile | ||
Serie | Intel Ivy Bridge | |||
Sockel | rPGA-989 (G2) | |||
Chipsatz | Intel HM76, Intel QM77 | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3 | ||
Frequenz | 1333 / 1600 MHz | |||
Steckplätze | 2 St | |||
Maximaler Ausbau | 16 GB | |||
I/O Controller | Controller 1 | I/O Controller | Fintek F81866D-I | |
Grafik | ||||
Bildschirme (Multidisplay) | 3 Displays | |||
Erweiterung | ||||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
mSATA Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St | ||
PCIe Schnittstellen | 2x Mini-PCIe | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC887 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Intel 82579LM (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Intel I210AT PCIe (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

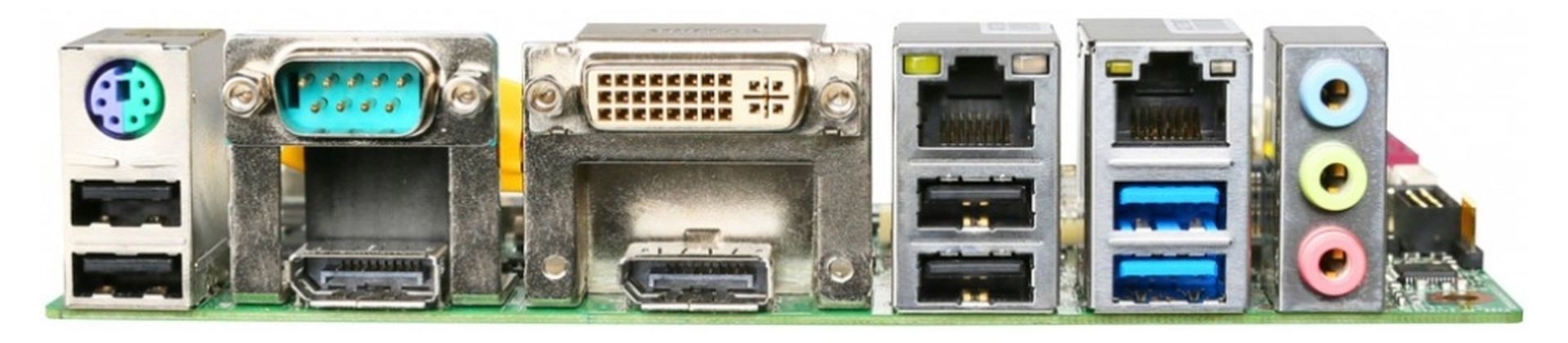

Externe I/O | ||||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 4 St | ||
USB v3.0 | 2 St | |||
Seriell | RS-232 | DB-9 | 1 St | |
PS/2 | mini-DIN-6 | 1 St | ||
Anzeige | DVI | DVI-I Signal | 1 St | |
Displayport | 2 St | |||
Audio | Line-In | 1 St | ||
Line-Out | 1 St | |||
Mic-In | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
USB v3.0 | Ports (2.00 mm Pitch) | 2 St | ||
PS/2 | Stiftleiste | 1 St | ||
Seriell | RS-232 | Ports (2.00 mm Pitch) | 3 St | |
Anzeige | LVDS | Dual Channel | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Auf Anfrage | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Bereich | 12V / 19V (Autoswitch) | |
Anschluss | 4 Pin Anschluss (vertikal) | |||
DC | Bereich | 12V / 19V (Autoswitch) | ||
Anschluss | 4 Pin Anschluss (vertikal) | |||
Stromversorgung - Eingang | DC: 12V / 19V (Autoswitch),12V / 19V (Autoswitch) | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Windows | Windows XP (32/64-bit) | wird unterstützt | ||
Windows 7 (32/64-bit) | wird unterstützt | |||
Windows 8 (32-bit) | wird unterstützt | |||
Windows 8 (64-bit) | wird unterstützt | |||
Windows 8.1 (32-bit) | wird unterstützt | |||
Windows 8.1 (64-bit) | wird unterstützt | |||
Unterstützte BS | Windows | |||
Kühlung | ||||
Umsetzung | Aktiv (Lüfterkühlung) | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 70°C | ||
Lagerung | -20° bis 80°C | |||
Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
Lagerung | 10 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Gewicht | 350 g | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class B | Ja | ||
RoHS konform | Ja | |||
Herstellergarantie | ||||
Herstellergarantie | 2 Jahre |
