Mini-STX Mainboards
// Mini-STX Industrie-Mainboards
// [Intel Celeron J4005 | Intel Celeron J4105 | Intel Pentium J5005]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x Displayport
// LVDS
// 2 x G-LAN
// 6 x USB
// 3 x USB (intern)
// 1 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 8~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

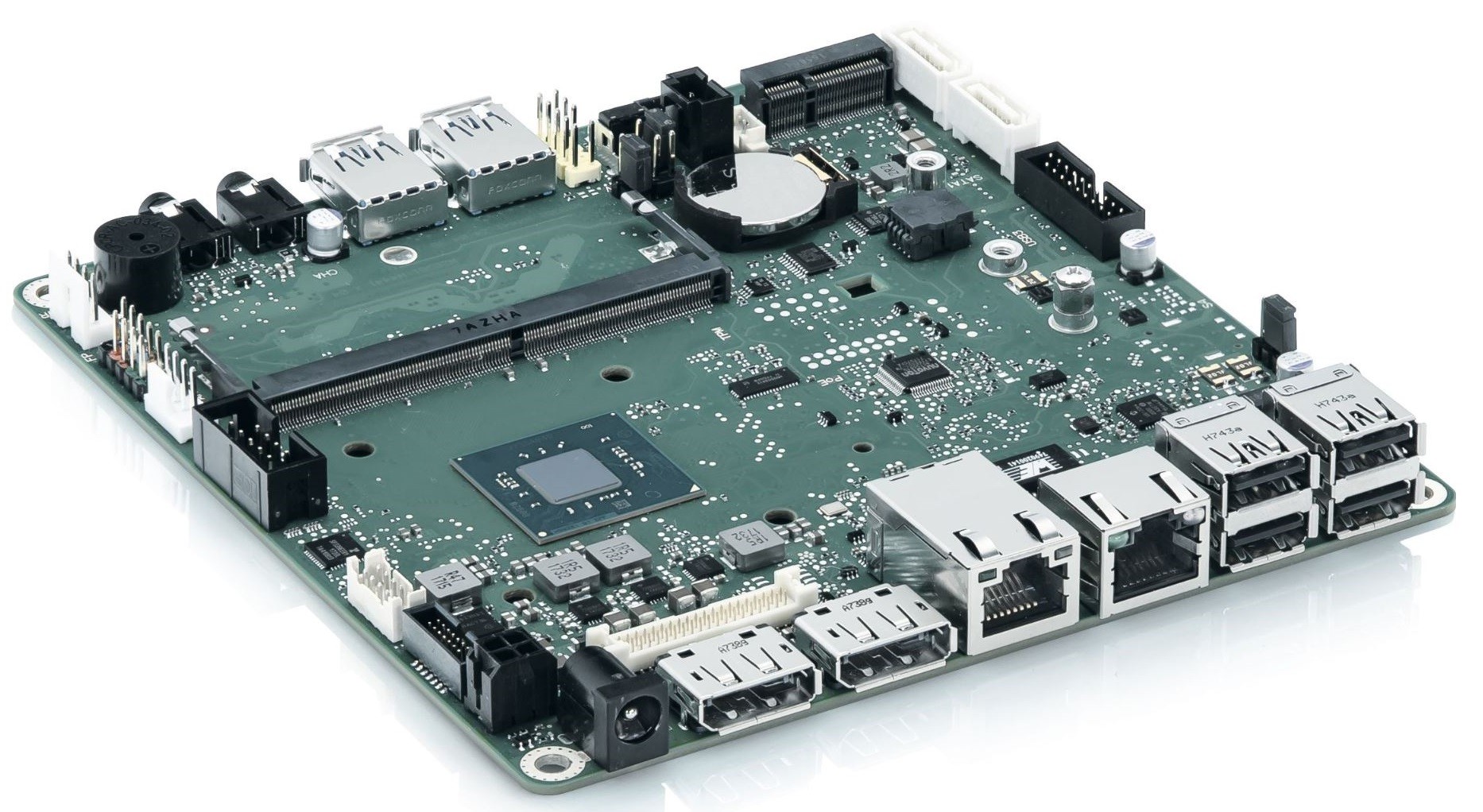

Basismodul: Kontron D3544-S
| Allgemein | ||||
| SKU / Artikelnummer | D3544-S | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Serie | Intel Gemini Lake | ||
| Nummer | Intel Celeron J4005, Intel Celeron J4105, Intel Pentium J5005 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1090 | |||
| Basis Frequenz | 1,5 GHz, 2 GHz | |||
| Cache | 4 MB | |||
| Thermal Design Power (TDP) | 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Frequenz | 2133 / 2400 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 16 GB | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics 600, Intel UHD Graphics 605 | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Version | 1.2 | |||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| eDP (embedded Display Port) | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | SATA III | |||
| Unterstütze Abmaße | 2242, 2260, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | USB 2.0 | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | TSI 92HD91B | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8111G (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

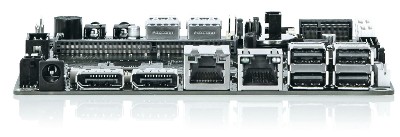

| Externe I/O | ||||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v2.0 | 4 St | ||
| USB v3.1 Gen. 1 | 2 St | |||
| Anzeige | Displayport | 2 St | ||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 1 St | |
| USB v3.0 | Ports (2.00 mm Pitch) | 2 St | ||
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LVDS | Dual Channel | ||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 2 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Infineon v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 8~24V | |||
| Anschluss | Hohlstecker | |||
| DC | Weitbereich | Ja | ||
| Bereich | 8~24V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 8~24V,8~24V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Unterstützte BS | Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | Mini-STX | ||
| Breite | 140 mm | |||
| Tiefe | 148 mm | |||
| Lebenszyklus | ||||
| Produktionsstart | Q2/2018 | |||
| Voraussichtlich bis | Q4/2022 | |||
