Mini-STX Mainboards
// Mini-STX Industrie-Mainboards
// [AMD Ryzen R1102G | AMD Ryzen R1305G | AMD Ryzen V1605B]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// 2 x G-LAN (Rückseite)
// 2 x USB (Frontseite)
// 4 x USB (Rückseite)
// 2 x USB (intern)
// 2 x Seriell I/O
// Stromversorgung ATX
// DC 19~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

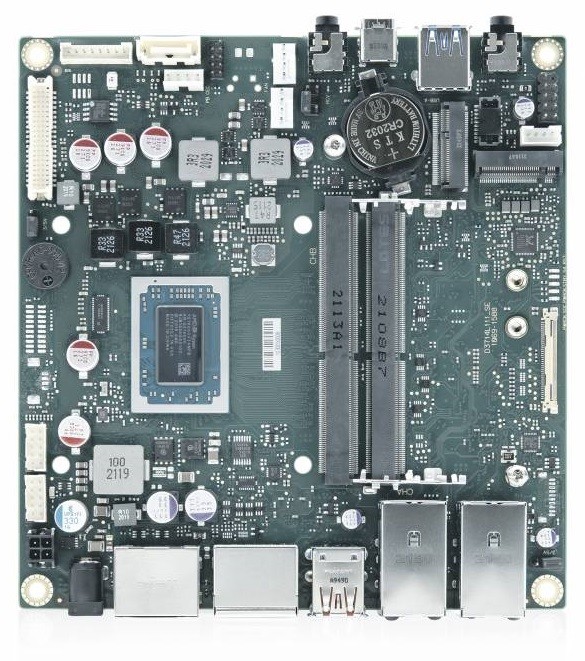

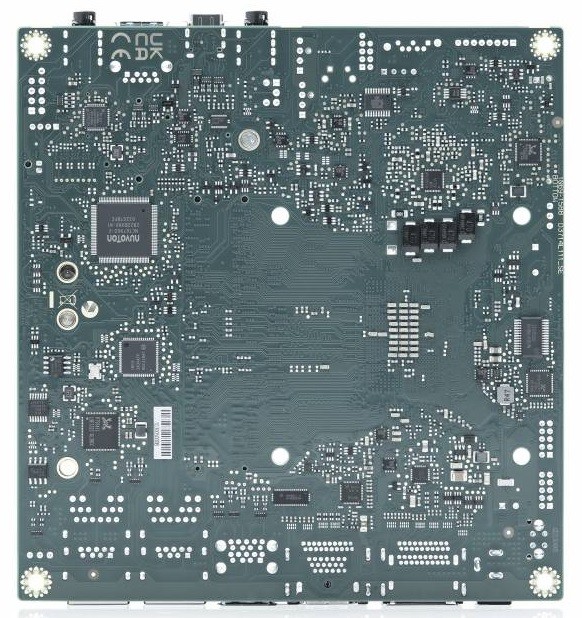

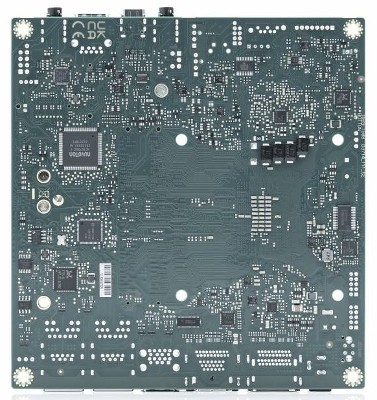

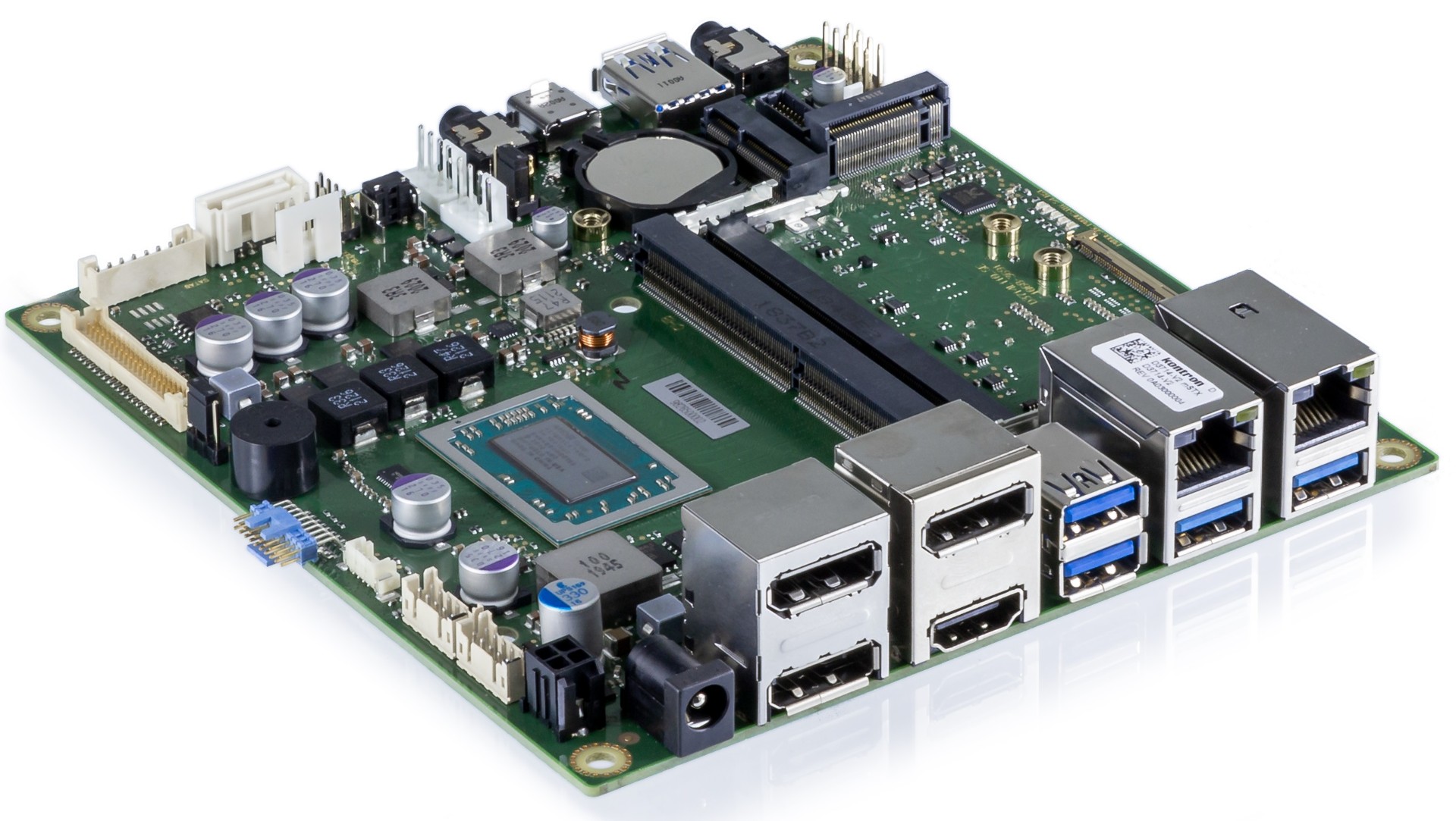

Basismodul: Kontron D3714
| Allgemein | ||||
| SKU / Artikelnummer | D3714 | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| Produkt-ID | F5120-V181, F5120-V182, F5120-V186 | |||
| System | ||||
| Prozessor | Nummer | AMD Ryzen R1102G, AMD Ryzen R1305G, AMD Ryzen V1605B | ||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St, 8 St | |||
| Sockel | BGA 1140 (FP5) | |||
| Basis Frequenz | 1,2 GHz, 1,5 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, 2,8 GHz, 3,6 GHz | |||
| Cache | 1 MB, 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 10 W, 25 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2400 MHz | |||
| Steckplätze | 1 St, 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | AMD Radeon Vega | |||
| Bildschirme (Multidisplay) | 2 Displays, 3 Displays, 4 Displays | |||
| HDMI | Version | 2.0b | ||
| Displayport | Version | 1.4 | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Bits | 24 Bit | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | PCIe ×4 | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | E | ||
| Interface | PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | E, M | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I210 PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8111HS (10/100/1000 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| USB | USB v3.1 Gen. 1 | 1 St | ||
| USB v3.1 (Gen 2, Type C) | 1 St | |||

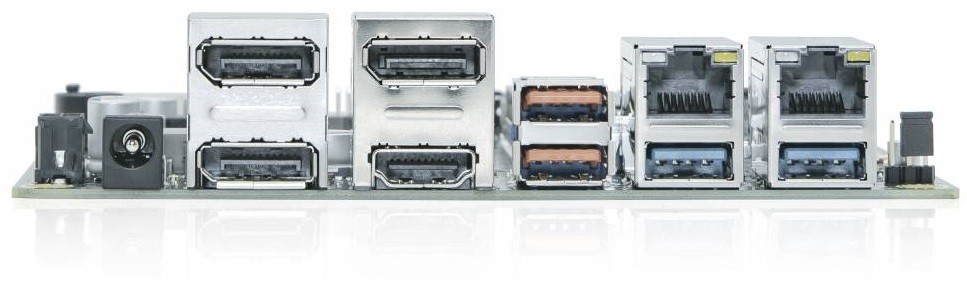

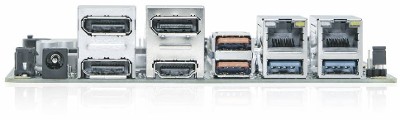

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St, 2 St, 3 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 1 | 2 St | ||
| USB v3.1 Gen. 2 | 2 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Ja | ||
| Bereich | 19~24V | |||
| Anschluss | DC Jack | |||
| Stromstärke | 5 A | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 19~24V | |||
| Stromaufnahme Maximal | 5A/65W (external DC-In); 10A/100W (internal DC-In) | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Abmaße | Formfaktor | Mini-STX | ||
| Breite | 140 mm | |||
| Tiefe | 148 mm | |||
| Bedienelemente | Power | 1 St, - | ||
| Statusanzeigen | Power | 1 St, - | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
