Mini-STX Mainboards
// Mini-STX Industrie-Mainboards
// [Intel Core Ultra 5 Prozessor 125U | Intel Core Ultra 7 Prozessor 155U]
// SoC (System-On-Chip)
// 262 Pin SO-DIMM DDR5
// LVDS
// 2 x G-LAN
// 3 x USB (Rückseite)
// 4 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (8-Bit)
// Stromversorgung DC 20V
// 9~24V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

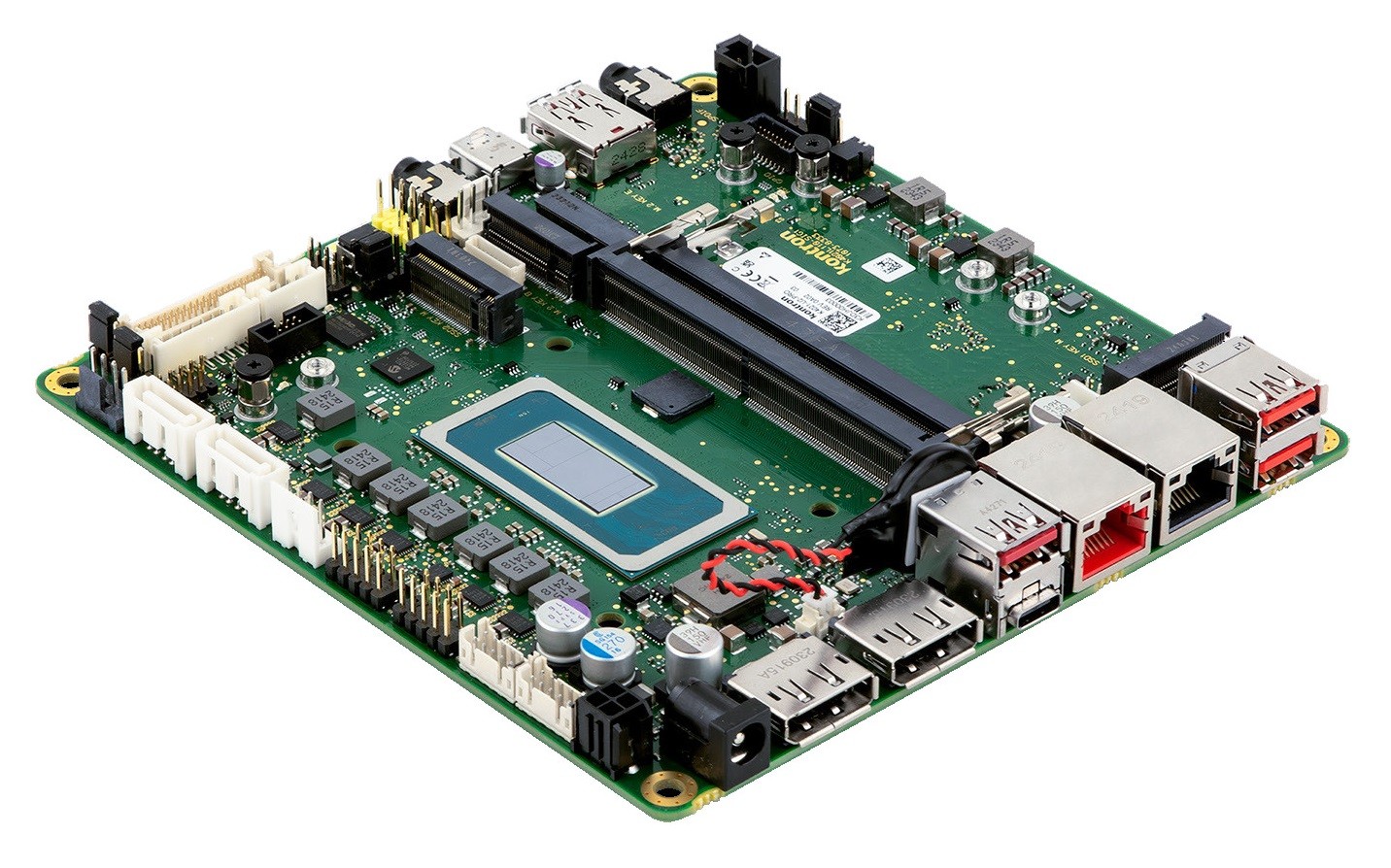

Basismodul: Kontron K4021-U
| Allgemein | ||||
| SKU / Artikelnummer | K4021-U | |||
| Produktgrunddaten | ||||
| Hersteller | Kontron | |||
| System | ||||
| Prozessor | Vertikales Segment | Mobile | ||
| Serie | Intel Meteor Lake | |||
| Nummer | Intel Core Ultra 5 Prozessor 125U, Intel Core Ultra 7 Prozessor 155U | |||
| CPU Kerne | 12 St | |||
| Threads | 14 St | |||
| Sockel | BGA 2049 | |||
| Performance-core Grundtaktfrequenz | 1,3 GHz, 1,7 GHz | |||
| Performance-core Max Turbo Frequenz | 4,3 GHz, 4,8 GHz | |||
| Efficient-core Grundtaktfrequenz | 0,8 GHz, 1,2 GHz | |||
| Efficient-core Max Turbo Frequenz | 3,6 GHz, 3,8 GHz | |||
| Cache | 12 MB | |||
| Grundleistungsaufnahme des Prozessors | 15 W | |||
| Maximale Turbo-Leistungsaufnahme | 57 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 262 Pin SO-DIMM DDR5 | ||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 5600 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 96 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI UEFI Aptio 5.x | |||
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 4 Displays | |||
| Displayport | Maximale Auflösung | 7680 x 4320 bei 60 Hz | ||
| Version | 1.4a | |||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Bits | 24 Bit | |||
| eDP (embedded Display Port) | Maximale Auflösung | 5120 x 3200 bei 60 Hz | ||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | M | |
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2230, 2242, 2280 | |||
| Slot 2 | Key ID | M | ||
| Interface | NVMe, PCIe ×4 (Gen. 4) | |||
| Unterstütze Abmaße | 2230, 2242 | |||
| Slot 3 | Key ID | B | ||
| Interface | PCIe ×2, USB 2.0 | |||
| Unterstütze Abmaße | 2242 | |||
| Slot 4 | Key ID | E | ||
| Interface | CNVi, PCIe ×1 (Gen. 3), USB 2.0, WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, M | |||
| Storage | M.2 | |||
| Audio | ||||
| Chipsatz | Realtek ALC256 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I219LM PCIe mit AMT mit Core i5/i7 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Controller | Chipsatz | Realtek RTL8126 (10/100/1000/2500 Mbps) | ||
| Anzahl | 1 St | |||
| Netzwerk | 2x G-LAN | |||

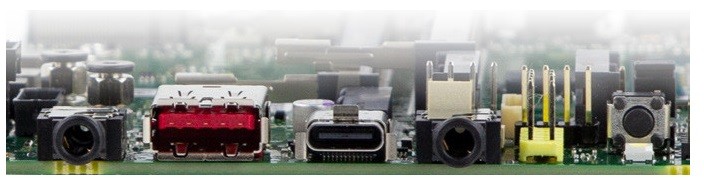

| Externe I/O (Frontseite) | ||||
| Anzeige | DP USB-C | 1 St | ||
| Audio | Speaker-Out | 1 St | ||
| Mic-In | 1 St | |||

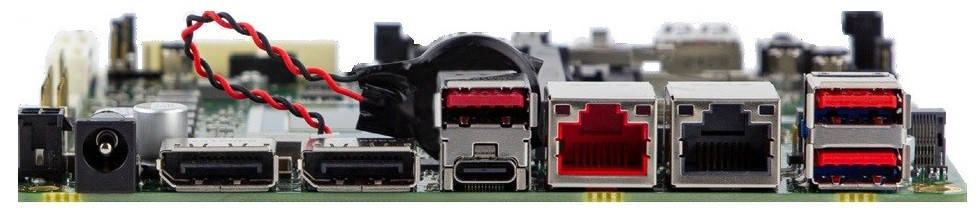

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 2 St | ||
| Thunderbolt | Thunderbolt 4 USB Type C | |||
| USB | USB v3.2 (Gen 2) | 3 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| eDP (embedded Display Port) Lanes | 4 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Anschluss | 2.00 mm Pitch | ||
| S/PDIF | verfügbar | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 2 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Intel PTT (wie TPM 2.0) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~24V | |||
| Anschluss | DC Jack | |||
| Stromstärke | 5 A | |||
| DC | Weitbereich | Ja | ||
| Bereich | 9~24V | |||
| Anschluss | 4 Pin Anschluss (horizontal) | |||
| Stromstärke | 10 A | |||
| DC | Weitbereich | Nein | ||
| Bereich | 20V | |||
| Anschluss | USB Type C | |||
| Stromversorgung - Eingang | DC: 9~24V,9~24V,20V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Windows 11 | Wird unterstützt | |||
| Windows Embedded | Windows 10 Enterprise IoT LTSC (2021) | wind unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows, Windows Embedded | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Abmaße | Formfaktor | Mini-STX | ||
| Breite | 140 mm | |||
| Tiefe | 148 mm | |||
| Bedienelemente | Power | 1 St | ||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| Weitere Zertifikate / Konformitäten | IEC 62368-1, UKCA | |||
| RoHS konform | Ja | |||
