Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// [Intel Atom x6211E | Intel Atom x6413E | Intel Celeron J6412 | Intel Celeron J6413]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// LVDS
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 4 x USB (intern)
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

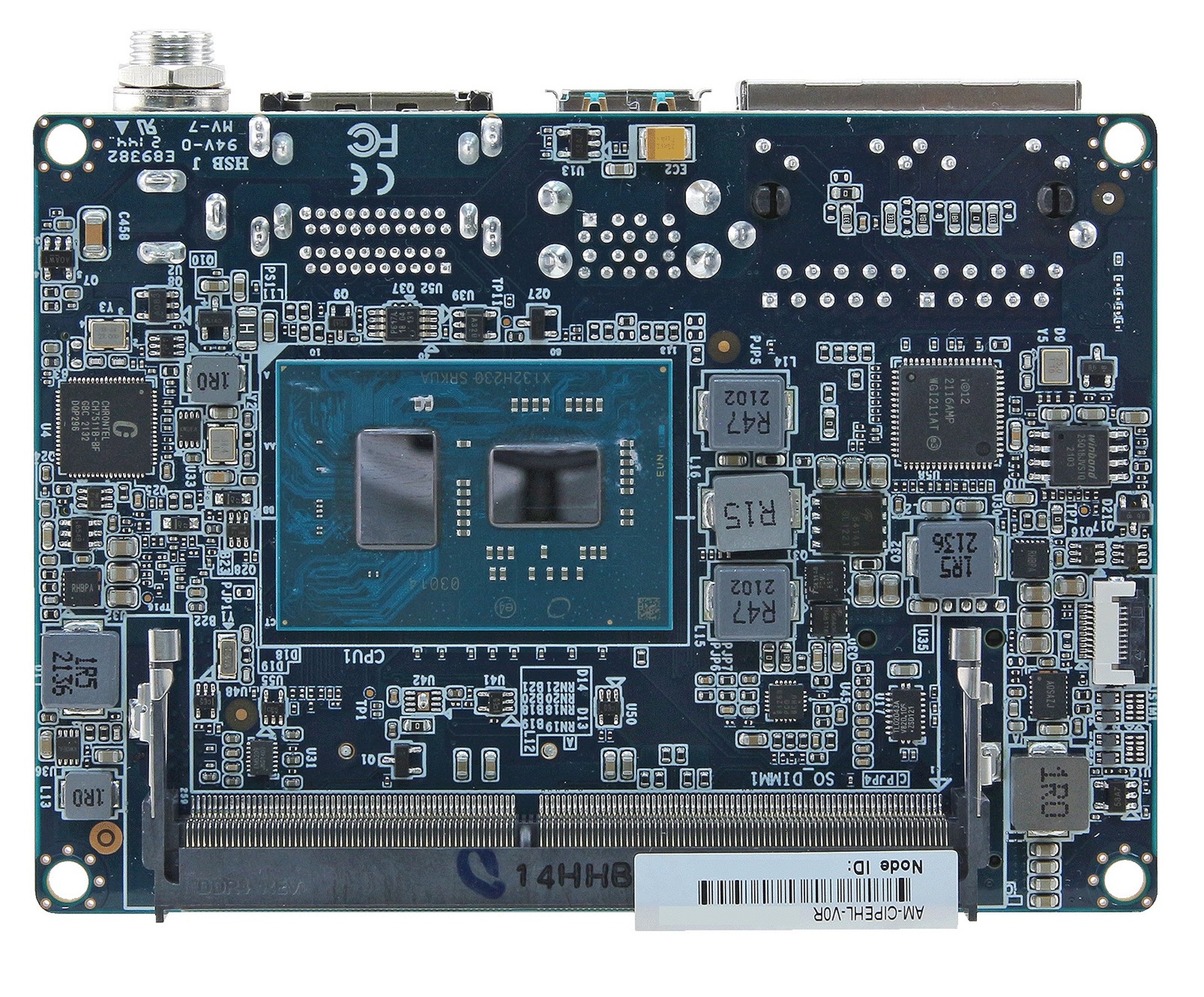

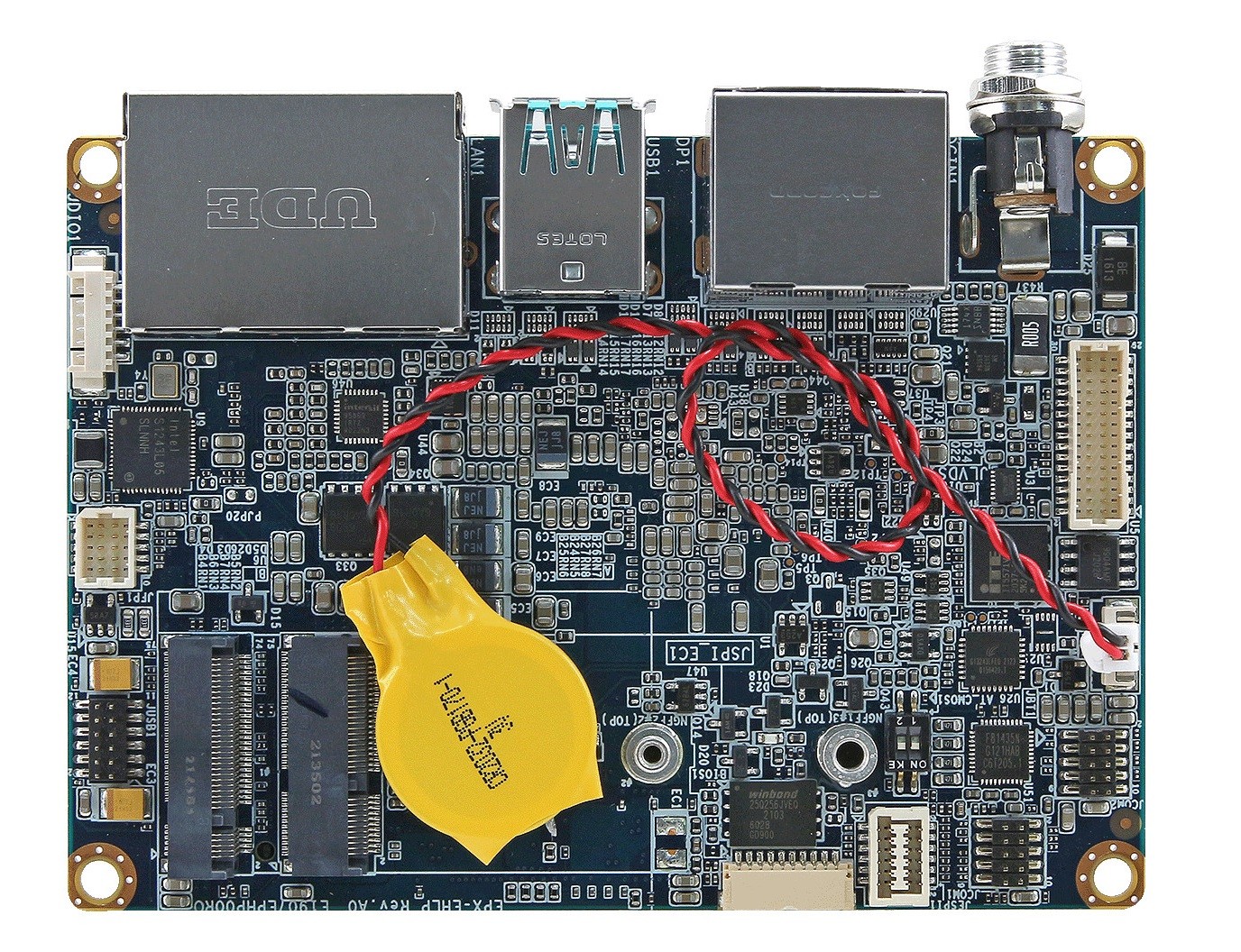

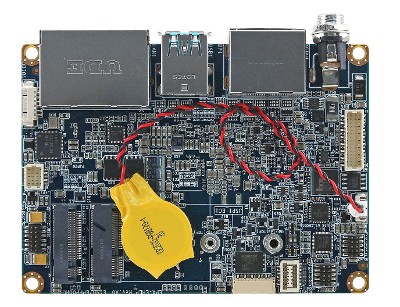

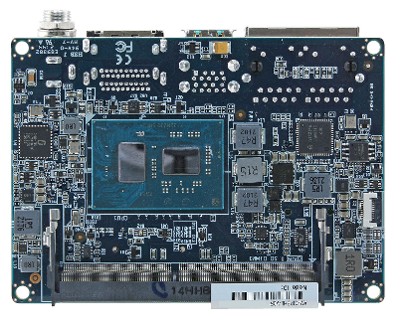

Basismodul: Avalue EPX-EHLP
| Allgemein | ||||
| SKU / Artikelnummer | EPX-EHLP | |||
| Produktgrunddaten | ||||
| Hersteller | Avalue | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6211E, Intel Atom x6413E, Intel Celeron J6412, Intel Celeron J6413 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,3 GHz, 1,5 GHz, 1,8 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, 3 GHz | |||
| Cache | 1,5 MB | |||
| Thermal Design Power (TDP) | 6 W, 9 W, 10 W | |||
| Lithographie | 10 nm | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| Frequenz | 2666 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 32 GB | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | ITE IT5571 | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| Displayport | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
| Bits | 24 Bit | |||
| Bridge | Chrontel CH7511B | |||
| Erweiterung | ||||
| M.2 | Slot 1 | Key ID | B | |
| Interface | PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.1 Gen1 | |||
| Unterstütze Abmaße | 2242, 2260 | |||
| Slot 2 | Key ID | E | ||
| Interface | CNVi, USB 2.0, WLAN | |||
| Unterstütze Abmaße | 2230 | |||
| M.2 Key IDs | B, E | |||
| Storage | M.2 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I226IT PCIe (10/100/1000/2500 Mbps), Intel I226LM PCIe (10/100/1000/2500 Mbps) | |
| Anzahl | 2 St | |||
| Netzwerk | 2x G-LAN | |||

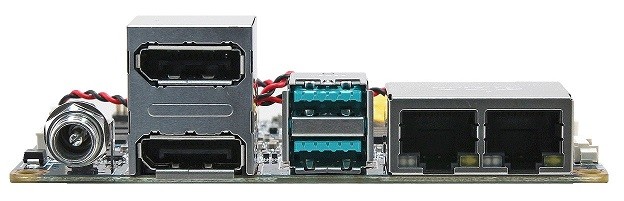

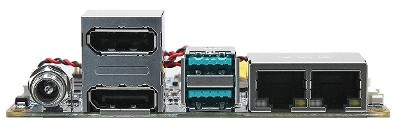

| Externe I/O (Rückseite) | ||||
| Anzeige | Displayport | 1 St | ||
| DP++ | 1 St | |||
| Ethernet | RJ-45 | 2 St | ||
| USB | USB v3.1 Gen. 2 | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (1.27 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (1.27 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (1.27 mm Pitch) | 1 St | ||
| Anzeige | LVDS | Single Channel | ||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 4-Bit | 1 St | |
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 65535 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | Auf Anfrage | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | Hohlstecker (verschraubt) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 10 (64-bit) | wird unterstützt | ||
| Linux | Distribution | Linux | ||
| Unterstützte BS | Linux, Windows | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 60°C | ||
| Lagerung | -40° bis 75°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 100 mm | |||
| Tiefe | 72 mm | |||
| Gewicht | 300 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
