Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// NXP i.MX 8M Mini Quad
// SoC (System-On-Chip)
// 4 GB
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 1 x USB (intern)
// 2 x Seriell I/O
// 8 GB eMMC
// Stromversorgung DC 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

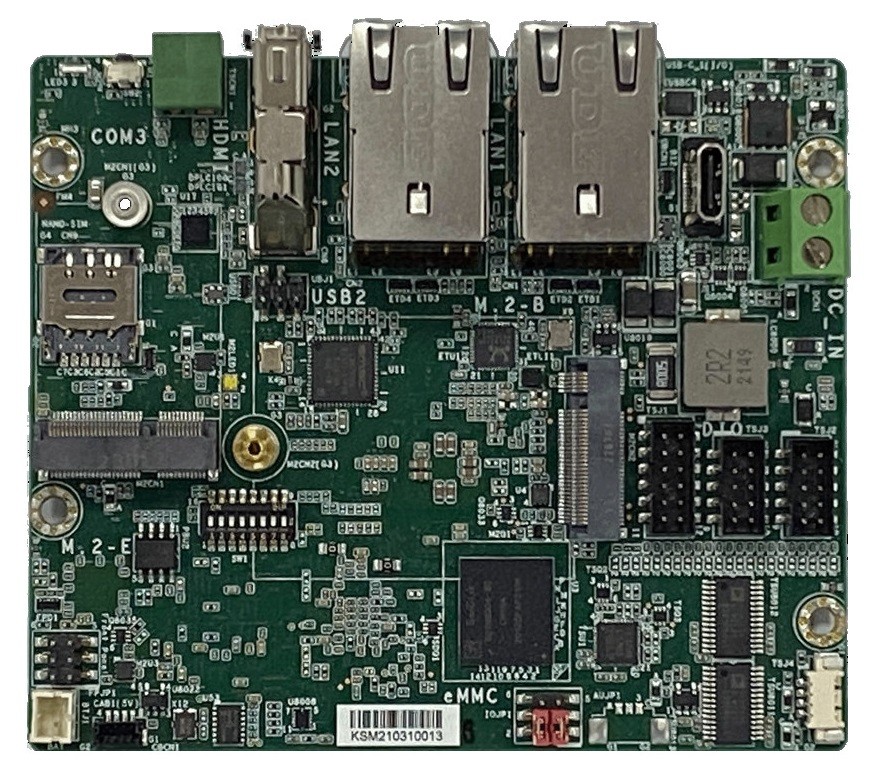

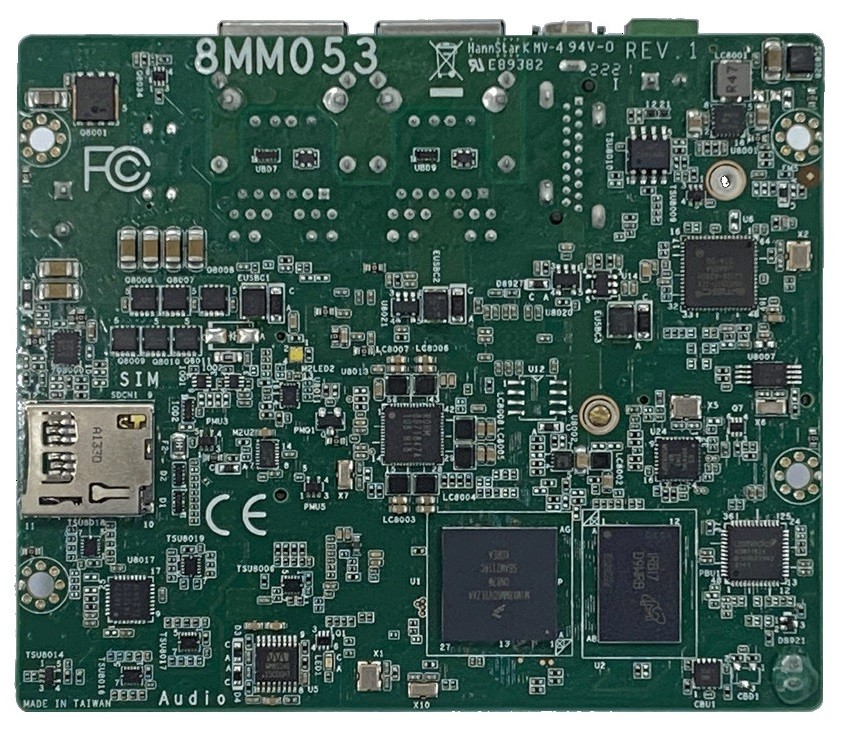

Basismodul: DFI 8MM053
Allgemein | ||||
SKU / Artikelnummer | 8MM053 | |||
Produktgrunddaten | ||||
Hersteller | DFI | |||
Produkt-ID | 770-8MM0531-200G, 770-8MM0531-500G | |||
System | ||||
Prozessor | Vertikales Segment | Embedded | ||
Serie | ARM Cortex-A53 | |||
Nummer | NXP i.MX 8M Mini Quad | |||
CPU Kerne | 4 St | |||
Basis Frequenz | 1,6 GHz, 1,8 GHz | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Memory Type | DDR4 | ||
Maximaler Ausbau | 4 GB | |||
Speicher onBoard | 4 GB | |||
Storage | Embedded MultiMedia Card (eMMC) | 8 GB | ||
eMMC Version | 5.1 | |||
Storage | Embedded MultiMedia Card (eMMC) 8 GB | |||
Grafik | ||||
Prozessor | Vivante GC | |||
HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | B | |
Interface | 4G/LTE, USB 2.0 | |||
Unterstütze Abmaße | 2242, 3042 | |||
Slot 2 | Key ID | E | ||
Interface | USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
M.2 Key IDs | B, E | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Nano SIM | |||
Storage | Micro-SD | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8211E (10/100/1000 Mbps) | |
Anzahl | 1 St | |||
Controller | Chipsatz | Microchip LAN7500-ABZJ (10/100/1000 Mbps) | ||
Anzahl | 1 St | |||
Netzwerk | 2x G-LAN | |||

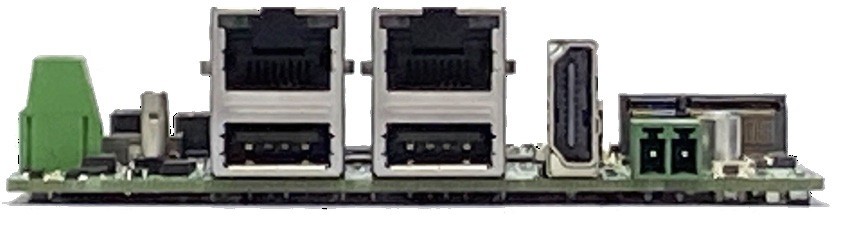

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v2.0 | 2 St | ||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 1 St | |
Seriell | RS-232 | Ports (2.00 mm Pitch) | 2 St | |
Digital I/O | Bits | 4-Bit | 1 St | |
I²C | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Ja | |
Bereich | 9~36V | |||
Anschluss | 2 Pin Terminal Stecker | |||
Stromversorgung - Eingang | DC: 9~36V | |||
Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
Betriebssysteme / Software | ||||
Linux | Distribution | Yocto 3.3 | ||
Unterstützte BS | Linux | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -5° bis 65°C, -40° bis 80°C | ||
Lagerung | -40° bis 85°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
Lagerung | 5 bis 90%, nicht kondensierend | |||
Abmaße | Formfaktor | Pico-ITX | ||
Breite | 100 mm | |||
Tiefe | 85 mm | |||
Höhe | 28,24 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
