Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// [Intel Atom x5-E3930 | Intel Atom x5-E3940 | Intel Celeron N3350 | Intel Pentium N4200]
// SoC (System-On-Chip)
// 2 GB
// 1 x G-LAN
// 2 x USB
// 2 x USB (internal)
// 32 GB eMMC
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

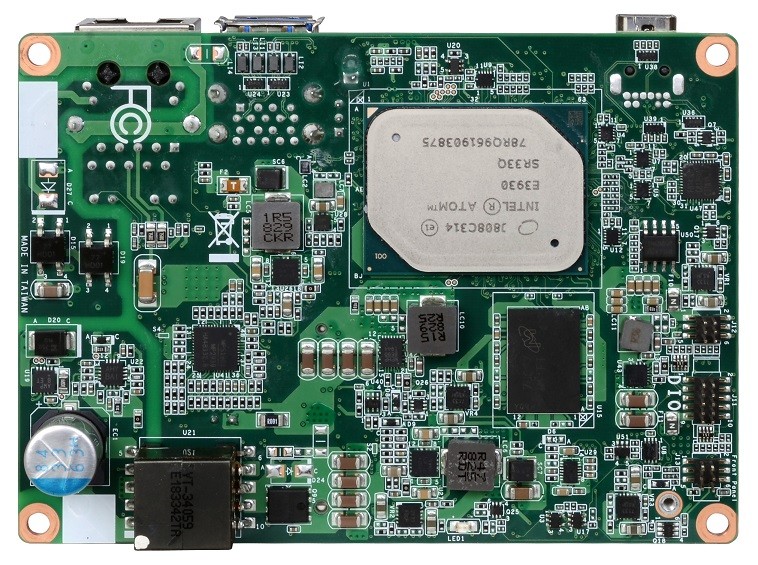

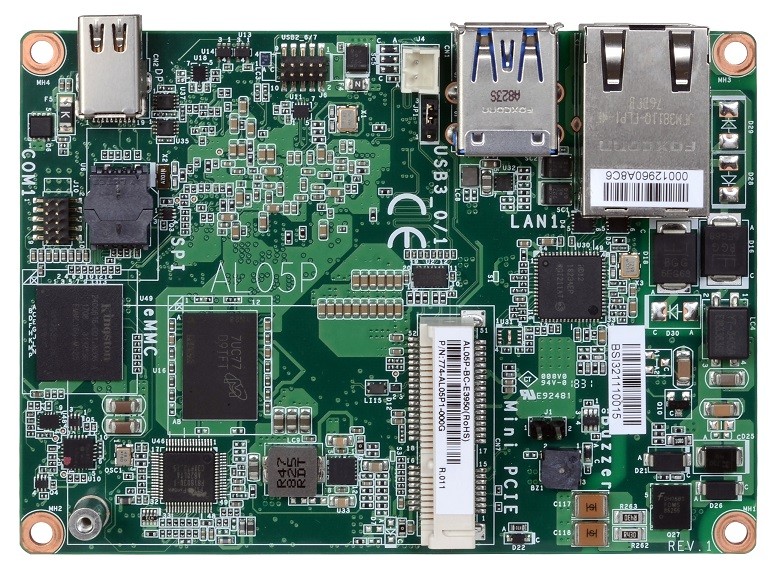

Basismodul: DFI AL05P
| Allgemein | ||||
| SKU / Artikelnummer | AL05P | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-AL05P1-000G, 770-AL05P1-100G, 770-AL05P1-200G, 770-AL05P1-300G, 770-AL05P1-400G, 770-AL05P1-500G | |||
| System | ||||
| Prozessor | Serie | Intel Apollo Lake | ||
| Nummer | Intel Atom x5-E3930, Intel Atom x5-E3940, Intel Celeron N3350, Intel Pentium N4200 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1296 | |||
| Basis Frequenz | 1,1 GHz, 1,3 GHz, 1,6 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 6 W, 6,5 W, 9,5 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 2133 / 2400 MHz | |||
| Steckplätze | 1 St | |||
| Maximaler Ausbau | 4 GB | |||
| Speicher onBoard | 2 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 32 GB | ||
| BIOS | AMI UEFI 128 Mbit SPI | |||
| Storage | Embedded MultiMedia Card (eMMC) 32 GB | |||
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| Leistungsmerkmal | Unterstützung | DirectX 11.1, OpenCL 1.2, OpenGL 3.0, OpenGL 4.2 | ||
| HW Decode | AVC / H.264, HEVC / H.265, MPEG2, MPEG4, VC1 / WMV9, VP 8 | |||
| HW Encode | AVC / H.264, MPEG2, MPEG4 | |||
| DDI (Digital Display Interfaces) | DP++ | Maximale Auflösung | 4096 x 2160 bei 60 Hz | |
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

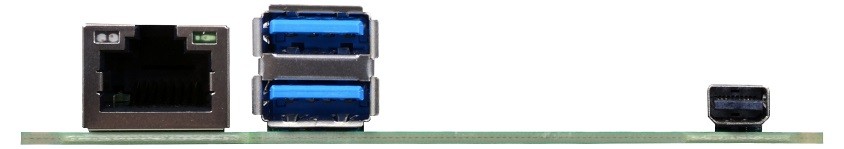

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.1 Gen. 1 | 2 St | ||
| Anzeige | Mini-DP++ | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (1.27 mm Pitch) | 2 St | |
| Seriell | RS-232 / 422 / 485 | Ports (1.27 mm Pitch) | 1 St | |
| Digital I/O | Bits | 8-Bit | 1 St | |
| SMBus | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | POE | Protokoll | IEEE 802.3af / 15.4W | |
| Spannung | 48V | |||
| Stromversorgung - Eingang | POE: 48V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows Embedded | Windows 10 Enterprise IoT LTSB (2016) | wird unterstützt | ||
| Linux | Distribution | Ubuntu 16.04 | ||
| Unterstützte BS | Linux, Windows Embedded | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 72 mm | |||
| Tiefe | 100 mm | |||
| Lebenszyklus | ||||
| Produktionsstart | Q3/2019 | |||
| Voraussichtlich bis | Q4/2031 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 3 Jahre | |||
