Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// [NXP i.MX 6DualLite | NXP i.MX 6Quad]
// [1 GB | 2 GB]
// 1 x HDMI
// LVDS
// 1 x G-LAN
// 2 x USB
// 2 x USB (intern)
// 2 x Seriell I/O
// 8 GB eMMC
// Digital I/O (8-Bit)
// 1 x Mini-PCIe
// Stromversorgung DC 9~36V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

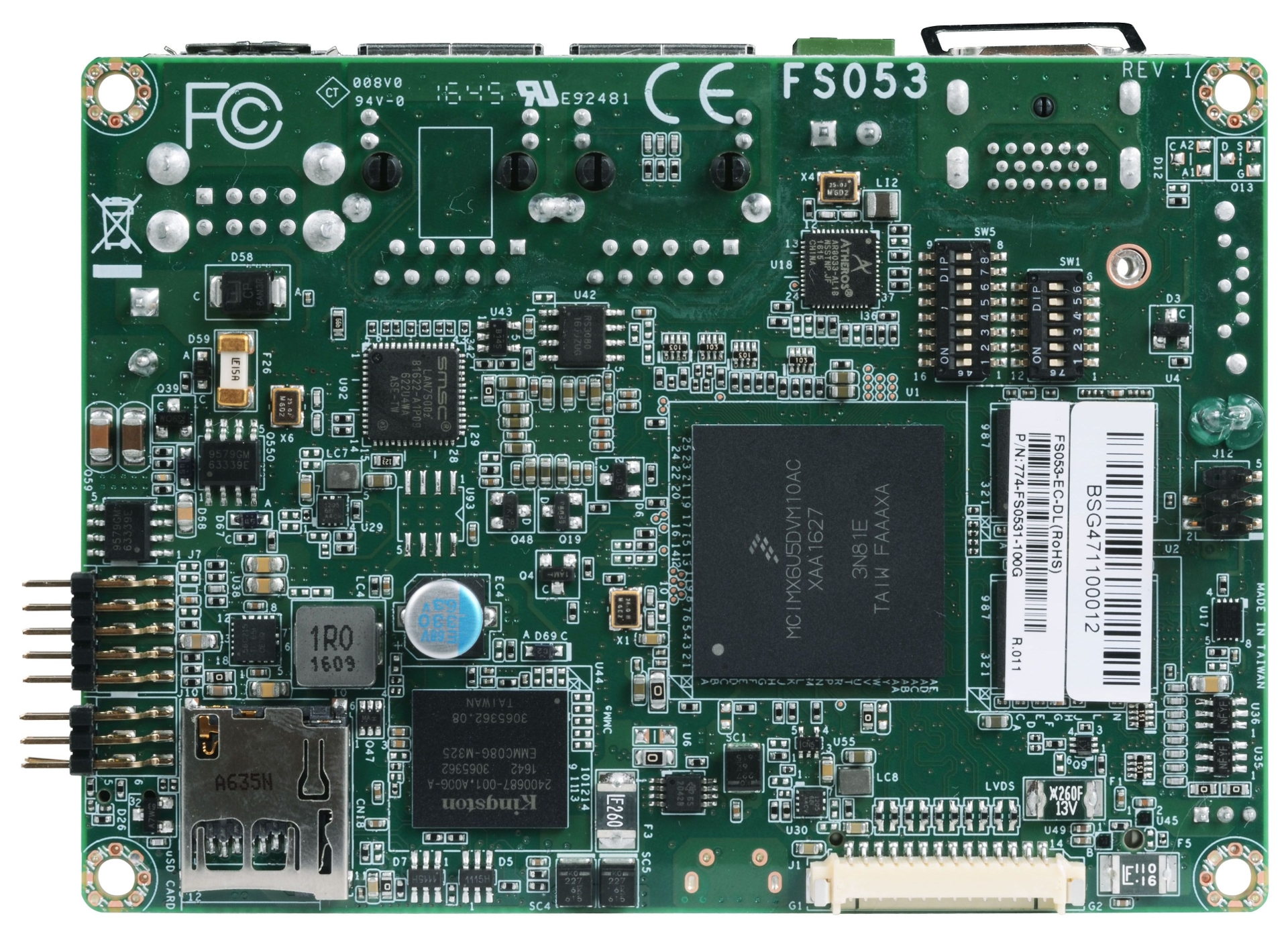

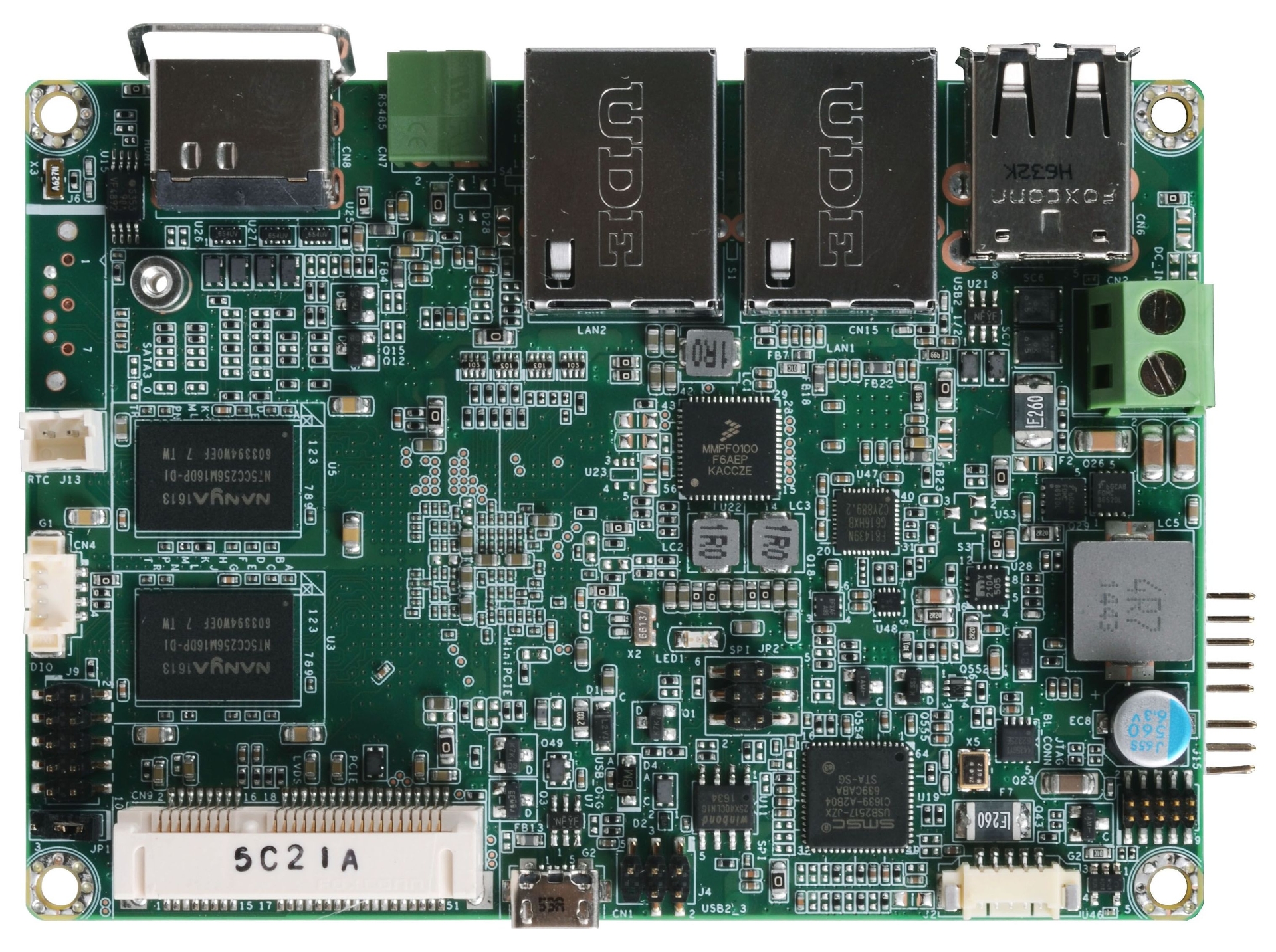

Basismodul: DFI FS053
| Allgemein | ||||
| SKU / Artikelnummer | FS053 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-FS0532-000G, 770-FS0532-100G, 770-FS0532-200G, 770-FS0532-300G | |||
| System | ||||
| Prozessor | Serie | ARM Cortex-A9 | ||
| Nummer | NXP i.MX 6DualLite, NXP i.MX 6Quad | |||
| CPU Kerne | 1 St, 2 St, 4 St | |||
| Sockel | BGA PoP | |||
| Basis Frequenz | 1 GHz | |||
| Cache | 0,5 MB, 1 MB | |||
| Speicher | Frequenz | 1333 / 1600 MHz | ||
| Maximaler Ausbau | 2 GB | |||
| Speicher onBoard | 1 GB, 2 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 8 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 8 GB | |||
| Grafik | ||||
| Bildschirme (Multidisplay) | 2 Displays | |||
| HDMI | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1366 x 768 bei 60 Hz | ||
| Erweiterung | ||||
| Mini-PCIe | Volle Bautiefe | Anzahl | 1 St | |
| USB Unterstützung | Ja | |||
| PCIe Schnittstellen | 1x Mini-PCIe | |||
| Storage | Micro-SD | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Atheros AR8033 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

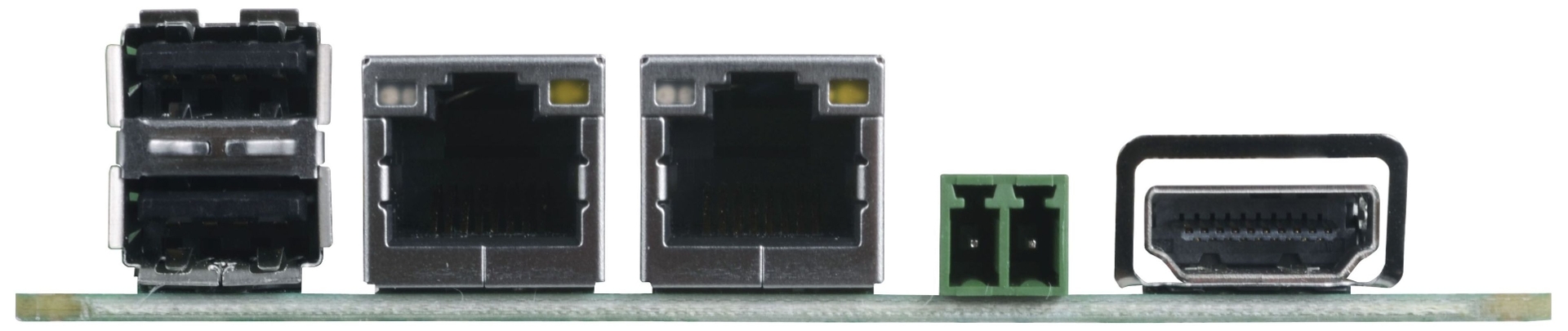

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v2.0 | 2 St | ||
| Seriell | RS-422 / 485 | DB-9 | 1 St | |
| RS-485 | 2 Pin Terminal Stecker | 1 St | ||
| Anzeige | HDMI | 1 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 1 St | |
| USBOTG (USB On-The-Go) | Interface | 1 St | ||
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 1 St | |
| Anzeige | LVDS | Single Channel | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| CAN Bus | Version 2.0B (Interface) | 1 St | ||
| Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 9~36V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 9~36V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 1.8 | ||
| Android | Release | 5.1.1 | ||
| Unterstützte BS | Android, Linux | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 72 mm | |||
| Tiefe | 100 mm | |||
| Höhe | 21,75 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Lebenszyklus | ||||
| Produktionsstart | Q3/2017 | |||
| Voraussichtlich bis | Q1/2032 | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
