Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// [NXP i.MX 8M Dual | NXP i.MX 8M Quad]
// [2 GB | 4 GB]
// LVDS
// 1 x G-LAN (Back side)
// 1 x USB (Front page)
// 2 x USB (Back side)
// 2 x USB (internal)
// 16 GB eMMC
// Digital I/O (8-Bit)
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

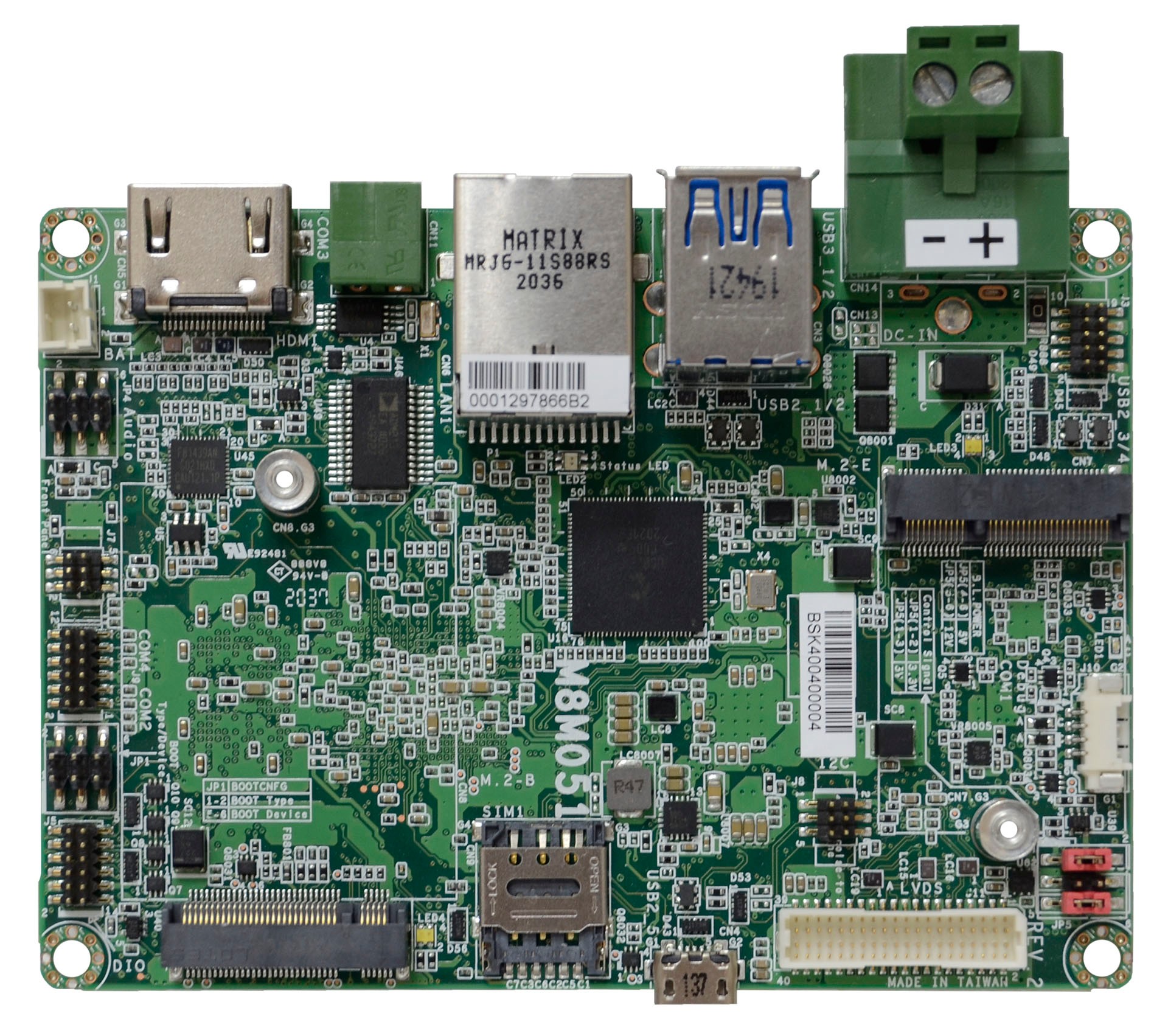

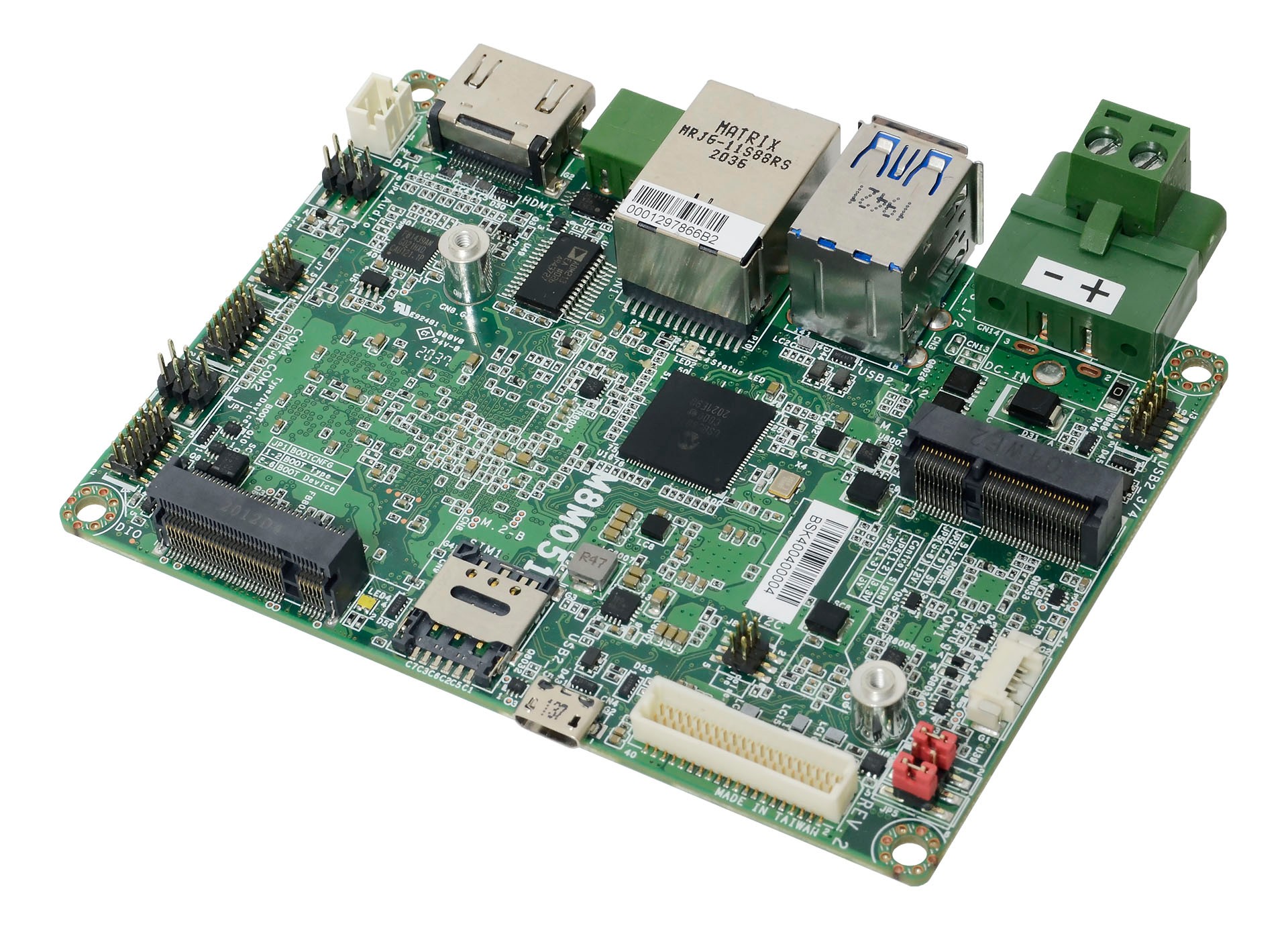

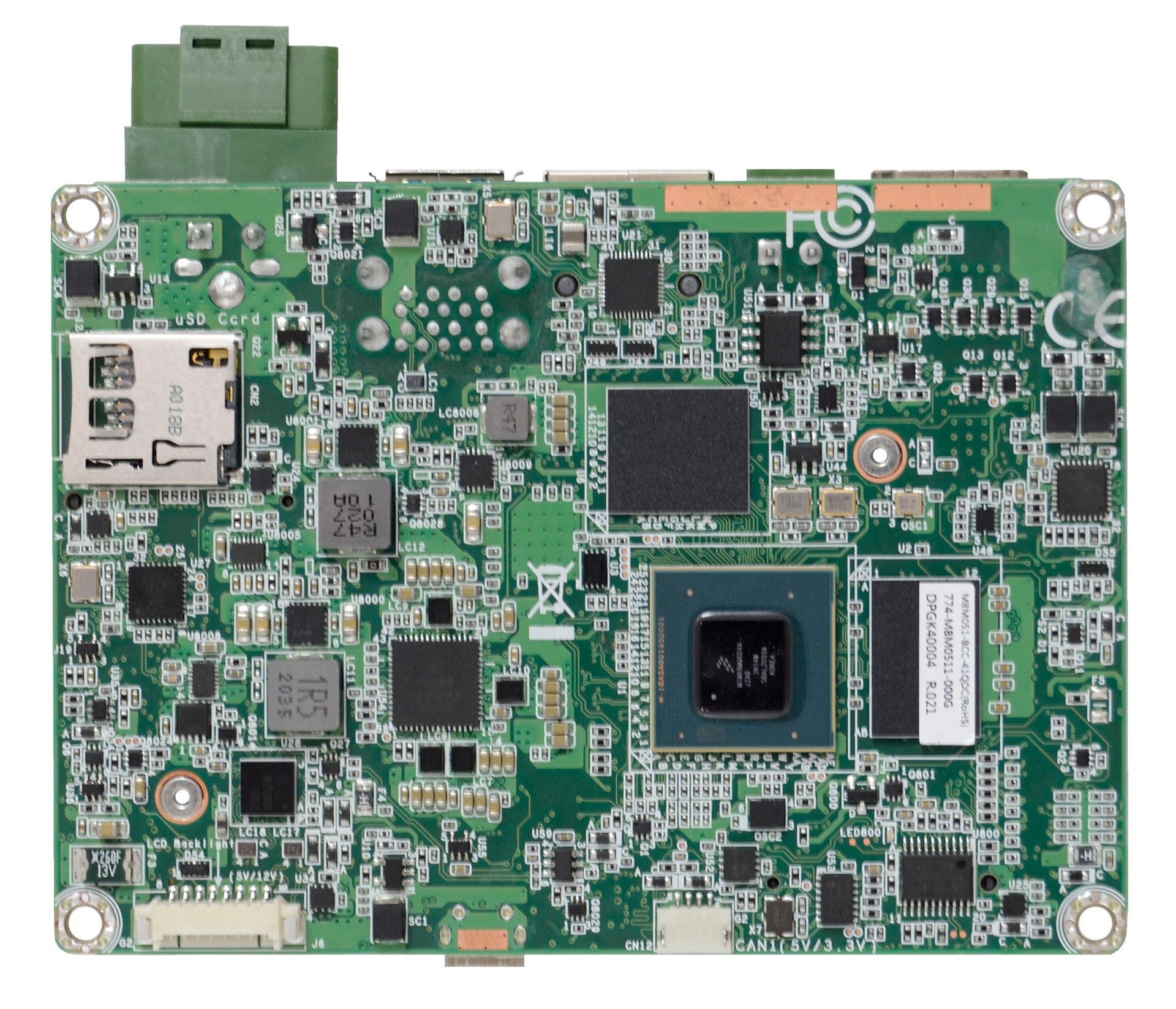

Basismodul: DFI M8M051
| Allgemein | ||||
| SKU / Artikelnummer | M8M051 | |||
| Produktgrunddaten | ||||
| Hersteller | DFI | |||
| Produkt-ID | 770-M8M0511-000G, 770-M8M0511-100G, 770-M8M0511-200G, 770-M8M0511-300G | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | ARM Cortex-A53 | |||
| Nummer | NXP i.MX 8M Dual, NXP i.MX 8M Quad | |||
| CPU Kerne | 2 St, 4 St | |||
| Basis Frequenz | 1,3 GHz, 1,5 GHz | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 3200 MHz | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB | ||
| Storage | Embedded MultiMedia Card (eMMC) 16 GB | |||
| Grafik | ||||
| Prozessor | Vivante GC7000 Lite | |||
| HDMI | Maximale Auflösung | 4096 x 2160 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
| Erweiterung | ||||
| Storage | Micro-SD | |||
| Audio | ||||
| Chipsatz | NXP SGTL5000 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Atheros AR8035 (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||
| Externe I/O (Frontseite) | ||||
| USB | USBOTG (USB On-The-Go) | 1 St | ||

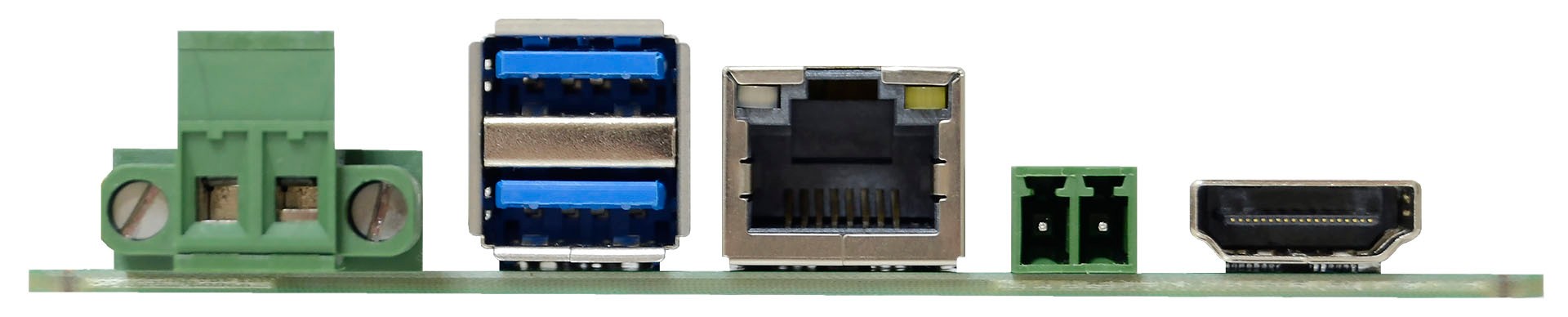

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 1 St | ||
| Seriell | RS-485 | 2 Pin Terminal Stecker | 1 St | |
| USB | USB v3.1 Gen. 1 | 2 St | ||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (1.27 mm Pitch) | 2 St | |
| Seriell | RS-232 | Ports (1.27 mm Pitch) | 1 St | |
| RS-232 / 422 / 485 | Ports (1.27 mm Pitch) | 1 St | ||
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| LVDS Anschlüsse | 1 St | |||
| Digital I/O | Bits | 8-Bit | 1 St | |
| I²C | 1 St | |||
| CAN Bus | Version 2.0B (Interface) | 1 St | ||
| Audio | Anschluss | 2.00 mm Pitch | ||
| Line-Out | 1 St | |||
| Mic-In | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Stromaufnahme Maximal | 4,56 W | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Yocto 2.5 | ||
| Android | Release | 9 | ||
| Unterstützte BS | Android, Linux | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -5° bis 65°C, -30° bis 80°C | ||
| Lagerung | -40° bis 85°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 5 bis 90%, nicht kondensierend | ||
| Lagerung | 5 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 100 mm | |||
| Tiefe | 72 mm | |||
| Höhe | 20,6 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
