Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// Intel Celeron N3350
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// 2 x G-LAN (Rückseite)
// 2 x USB (Rückseite)
// 2 x USB (intern)
// Digital I/O (8-Bit)
// Stromversorgung DC 12V
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

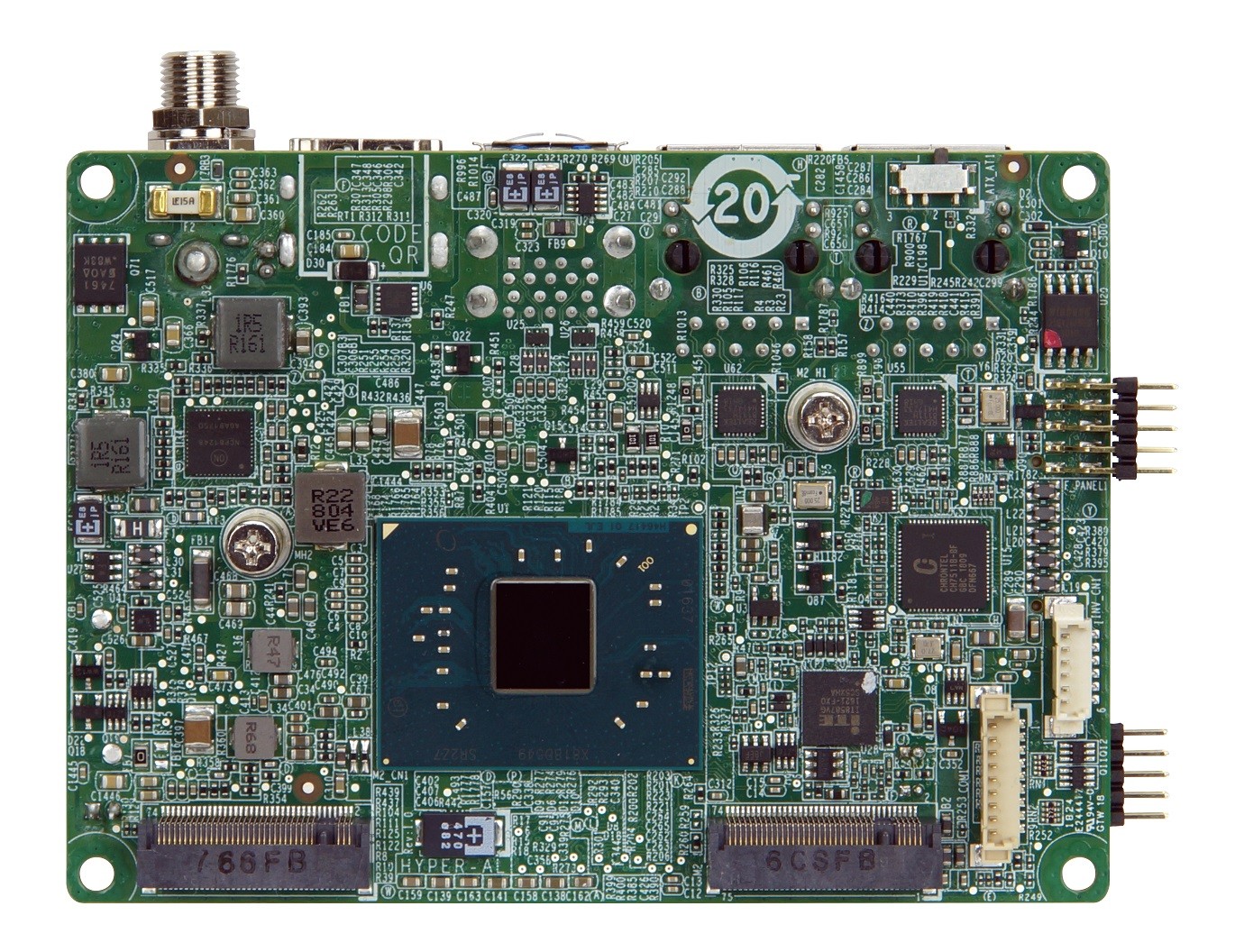

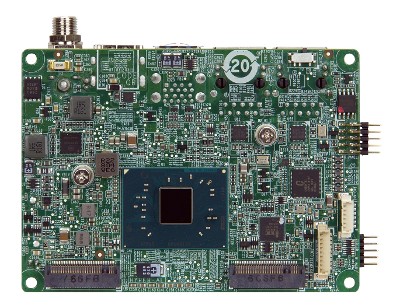

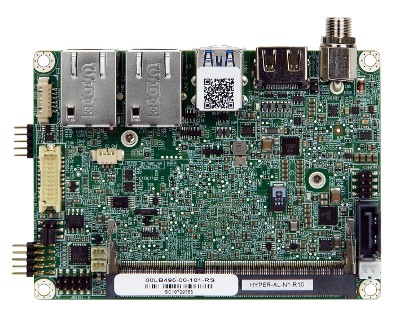

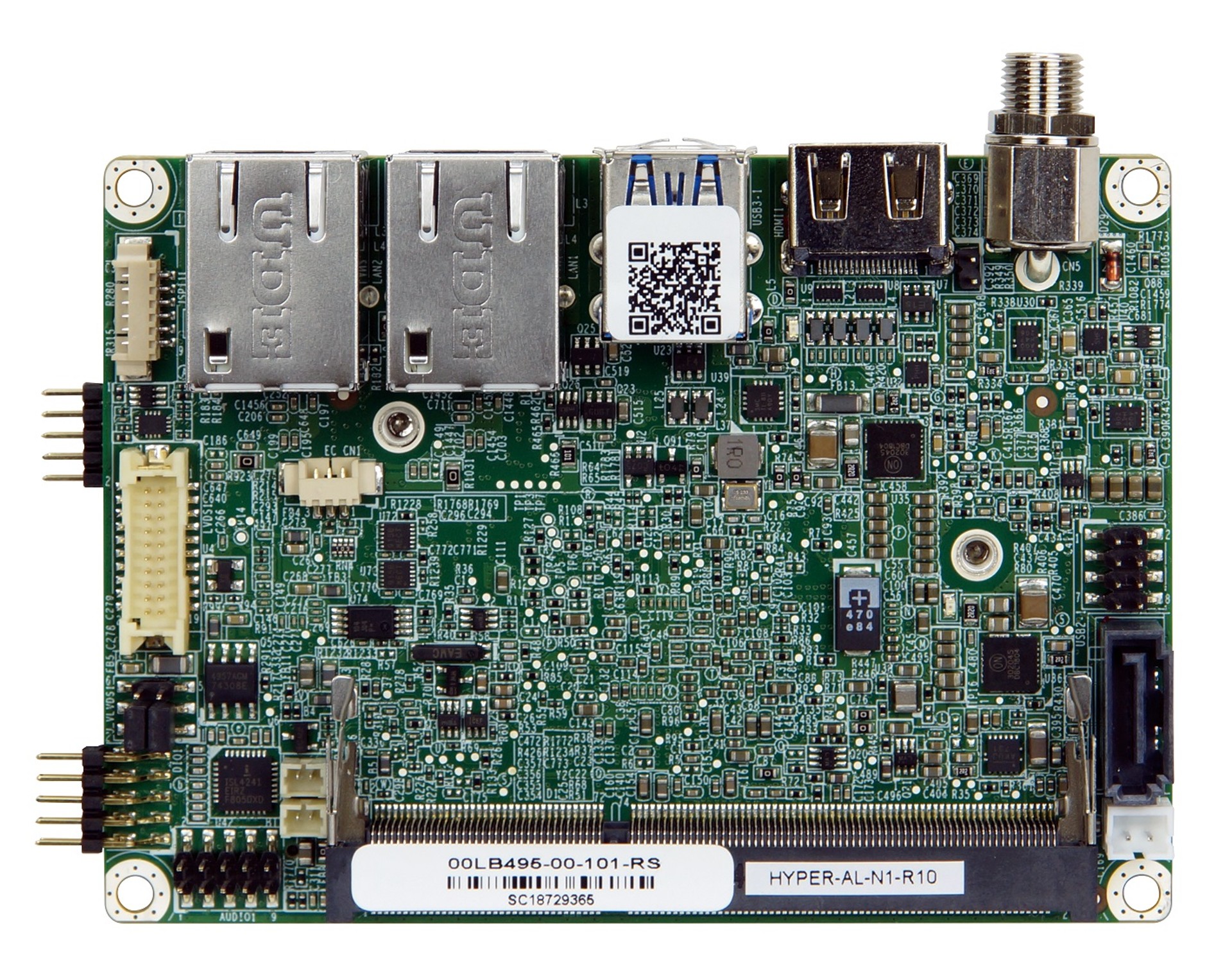

Basismodul: IEI HYPER-AL
Allgemein | ||||
SKU / Artikelnummer | HYPER-AL | |||
Produktgrunddaten | ||||
Hersteller | IEI | |||
Produkt-ID | HYPER-AL-N1-R10 | |||
System | ||||
Prozessor | Serie | Intel Apollo Lake | ||
Nummer | Intel Celeron N3350 | |||
CPU Kerne | 2 St | |||
Threads | 2 St | |||
Sockel | BGA 1296 | |||
Basis Frequenz | 1,1 GHz | |||
Max. Turbo-Taktfrequenz | 2,4 GHz | |||
Cache | 2 MB | |||
Thermal Design Power (TDP) | 6 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
Memory Type | DDR3 | |||
Frequenz | 1600 / 1866 MHz | |||
Steckplätze | 1 St | |||
Maximaler Ausbau | 8 GB | |||
BIOS | AMI BIOS | |||
Grafik | ||||
Prozessor | Intel HD Graphics 500 | |||
Bildschirme (Multidisplay) | 2 Displays | |||
HDMI | Maximale Auflösung | 3840 x 2160 bei 30 Hz | ||
LVDS | Maximale Auflösung | 1920 x 1080 bei 60 Hz | ||
Bits | 24 Bit | |||
Erweiterung | ||||
M.2 | Slot 1 | Key ID | A | |
Interface | PCIe ×1 (Gen. 2), USB 2.0 | |||
Unterstütze Abmaße | 2230 | |||
Slot 2 | Key ID | B | ||
Interface | SATA II, USB 2.0 | |||
Unterstütze Abmaße | 2242 | |||
M.2 Key IDs | A, B | |||
Storage | M.2 | |||
Audio | ||||
Chipsatz | Unterstützt High Definition Audio Schnittstelle | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
Anzahl | 2 St | |||
Netzwerk | 2x G-LAN | |||

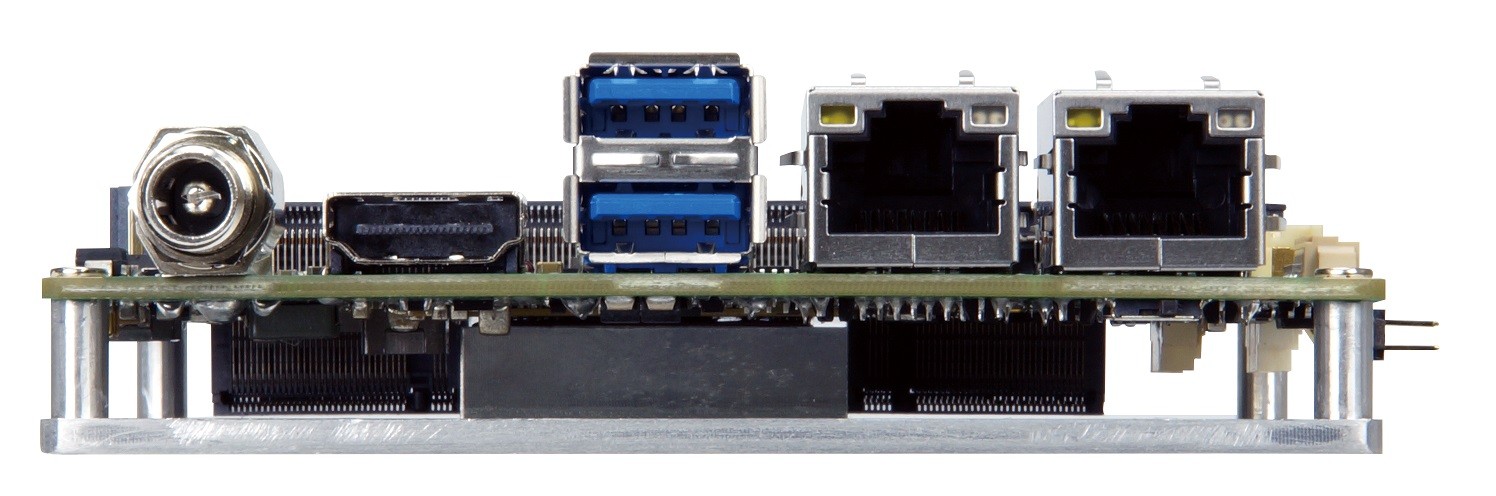

Externe I/O (Rückseite) | ||||
Anzeige | HDMI | 1 St | ||
Ethernet | RJ-45 | 2 St | ||
USB | USB v3.2 (Gen 1) | 2 St | ||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
Seriell | RS-232 | Ports (1.27 mm Pitch) | 1 St | |
Anzeige | LVDS | Single Channel | ||
LVDS Anschlüsse | 1 St | |||
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 1 St | ||
Stromanschluss (onboard) | 1 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Stromversorgung | ||||
Typ (Eingang) | DC | Weitbereich | Nein | |
Bereich | 12V | |||
Anschluss | DC Jack | |||
Stromversorgung - Eingang | DC: 12V | |||
Kühlung | ||||
Passiv | Wärmemanagement | Wärmespreizer (Heat Spreader) | ||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | -20° bis 60°C | ||
Lagerung | -30° bis 70°C | |||
Relative Luftfeuchtigkeit | Betrieb | 5 bis 95%, nicht kondensierend | ||
Abmaße | Formfaktor | Pico-ITX | ||
Breite | 100 mm | |||
Tiefe | 72 mm | |||
Gewicht | 250 g | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
