Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// Rockchip RK3566
// SoC (System-On-Chip)
// [2 GB | 4 GB]
// LVDS
// 1 x G-LAN (Back side)
// 2 x USB (Back side)
// 2 x USB (internal)
// 2 x Seriell I/O
// [16 GB | 32 GB] eMMC
// Digital I/O (8-Bit)
// Power Supply DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

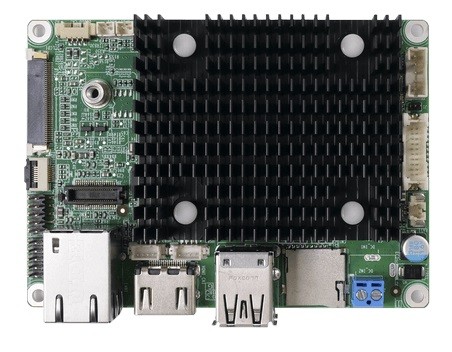

Basismodul: IEI HYPER-RK3566
| Allgemein | ||||
| SKU / Artikelnummer | HYPER-RK3566 | |||
| Produktgrunddaten | ||||
| Hersteller | IEI | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | ARM Cortex-A55 | |||
| Nummer | Rockchip RK3566 | |||
| CPU Kerne | 4 St | |||
| Max. Turbo-Taktfrequenz | 1,8 GHz | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Memory Type | DDR4 | ||
| Frequenz | 3200 MHz | |||
| Maximaler Ausbau | 8 GB | |||
| Speicher onBoard | 2 GB, 4 GB | |||
| Storage | Embedded MultiMedia Card (eMMC) | 16 GB, 32 GB | ||
| eMMC Version | 5.1 | |||
| Grafik | ||||
| HDMI | Version | 2.0 | ||
| LVDS | Maximale Auflösung | 1280 x 800 bei 60 Hz | ||
| Erweiterung | ||||
| Storage | Micro-SD (extern) | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Motorcomm YT8521 | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

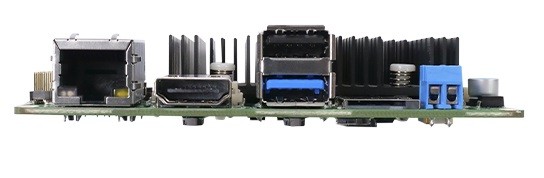

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.0 | 1 St | ||
| USBOTG (USB On-The-Go) | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (1.27 mm Pitch) | 2 St | |
| Seriell | RS-422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LVDS Anschlüsse | 1 St | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| I²C | 1 St | |||
| Image Capture Interfaces | MIPI-DSI (Display Serial Interface) | 4 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Nein | |
| Bereich | 12V | |||
| Anschluss | 2 Pin Terminal Stecker | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Betriebssysteme / Software | ||||
| Linux | Distribution | Debian 10 | ||
| Android | Release | 12, - | ||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C | ||
| Lagerung | -20° bis 70°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 100 mm | |||
| Tiefe | 72 mm | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class A | Ja | ||
| RoHS konform | Ja | |||
