Pico-ITX Mainboards
// Pico-ITX Industrie-Mainboards
// [Intel Celeron N3010 | Intel Celeron N3160 | Intel Pentium N3710]
// SoC (System-On-Chip)
// 240 Pin DIMM DDR3L
// 1 x HDMI
// 1 x Displayport
// LVDS
// 1 x G-LAN
// 2 x USB
// 2 x USB (intern)
// 2 x Seriell I/O
// Digital I/O (16-Bit)
// 2 x Mini-PCIe
// Stromversorgung DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

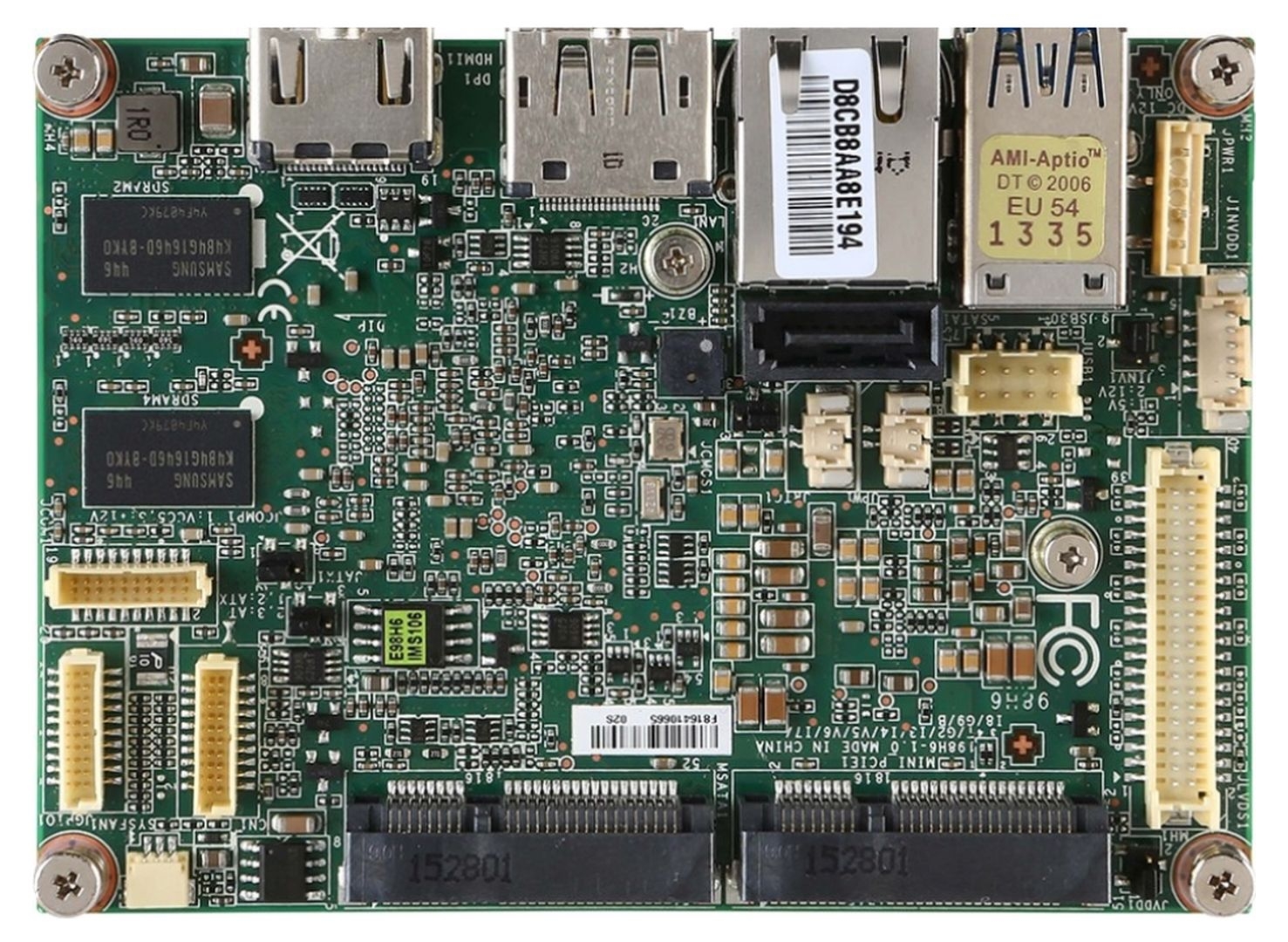

Basismodul: MSI MS-98H6
| Allgemein | ||||
| SKU / Artikelnummer | MS-98H6 | |||
| Produktgrunddaten | ||||
| Hersteller | MSI | |||
| System | ||||
| Prozessor | Serie | Intel Braswel | ||
| Nummer | Intel Celeron N3010, Intel Celeron N3160, Intel Pentium N3710 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1170 | |||
| Basis Frequenz | 1,04 GHz, 1,6 GHz | |||
| Cache | 2 MB | |||
| Thermal Design Power (TDP) | 4 W, 6 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 240 Pin DIMM DDR3L | ||
| Frequenz | 1333 / 1600 MHz | |||
| Speicher onBoard | 2 GB | |||
| BIOS | AMI UEFI 64 Mbit SPI | |||
| I/O Controller | Controller 1 | I/O Controller | Fintek F81866AD-I | |
| Grafik | ||||
| Prozessor | Intel HD Graphics | |||
| HDMI | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
| LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
| Bits | 24 Bit | |||
| DDI (Digital Display Interfaces) | DP | Maximale Auflösung | 2560 x 1600 bei 60 Hz | |
| Erweiterung | ||||
| Mini-PCIe | Halbe Bautiefe | Anzahl | 2 St | |
| mSATA Unterstützung | Ja | |||
| PCIe Schnittstellen | 2x Mini-PCIe | |||
| Storage | mSATA | |||
| Audio | ||||
| Chipsatz | Realtek ALC887 | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Intel I211AT PCIe (10/100/1000 Mbps) | |
| Anzahl | 1 St | |||
| Netzwerk | 1x G-LAN | |||

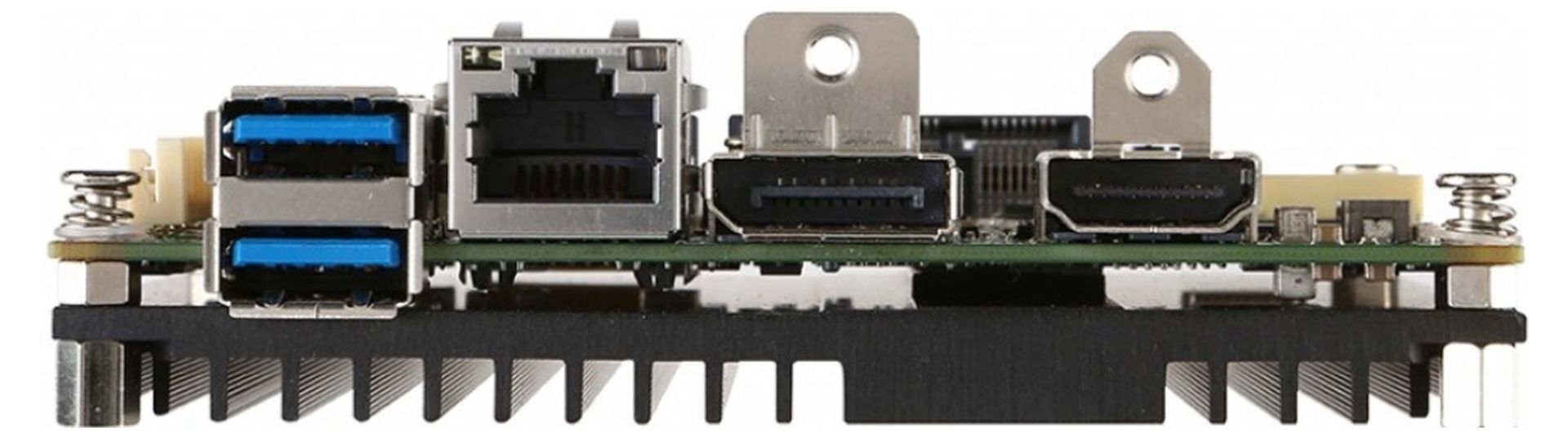

| Externe I/O | ||||
| Ethernet | RJ-45 | 1 St | ||
| USB | USB v3.0 | 2 St | ||
| Anzeige | HDMI | 1 St | ||
| Displayport | 1 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 2 St | |
| Seriell | RS-232 / 422 / 485 | Ports (2.00 mm Pitch) | 2 St | |
| Anzeige | LCD- / Inverterstrom | Ja | ||
| LVDS | Dual Channel | |||
| Digital I/O | Bits | 16-Bit | 1 St | |
| I²C | 1 St | |||
| Audio | Line-Out | 1 St | ||
| Mic-In | 1 St | |||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Stromversorgung | ||||
| Typ (Eingang) | DC | Weitbereich | Ja | |
| Bereich | 12V | |||
| Anschluss | 4 Pin Anschluss (vertikal) | |||
| Stromversorgung - Eingang | DC: 12V | |||
| Real-Time Clock (RTC) Batterie | CR2032 Knopfbatterie | |||
| Betriebssysteme / Software | ||||
| Windows | Windows 7 (32/64-bit) | wird unterstützt | ||
| Windows 8 (32-bit) | wird unterstützt | |||
| Windows 8 (64-bit) | wird unterstützt | |||
| Windows 8.1 (32-bit) | wird unterstützt | |||
| Windows 8.1 (64-bit) | wird unterstützt | |||
| Windows 10 (64-bit) | wird unterstützt | |||
| Linux | Distribution | Fedora 20, Ubuntu 14.04 | ||
| Unterstützte BS | Linux, Windows | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Passiv | Wärmemanagement | Kühlkörper (Heat Sink) | ||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | -10° bis 60°C | ||
| Lagerung | -20° bis 80°C | |||
| Relative Luftfeuchtigkeit | Betrieb | 10 bis 90%, nicht kondensierend | ||
| Lagerung | 10 bis 90%, nicht kondensierend | |||
| Abmaße | Formfaktor | Pico-ITX | ||
| Breite | 72 mm | |||
| Tiefe | 100 mm | |||
| Gewicht | 180 g | |||
| Zertifikate / Konformitäten | ||||
| CE | Ja | |||
| FCC | Class B | Ja | ||
| RoHS konform | Ja | |||
| Herstellergarantie | ||||
| Herstellergarantie | 2 Jahre | |||
