Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// [Intel Celeron J1900 | Intel Celeron N2807 | Intel Celeron N2930]
// SoC (System-On-Chip)
// 204 Pin SO-DIMM DDR3L
// LVDS
// [1 | 2] x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// [0 | 4] x USB (intern)
// [1 | 5] x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// [1 | 2] x Mini-PCIe
// Stromversorgung ATX
// DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

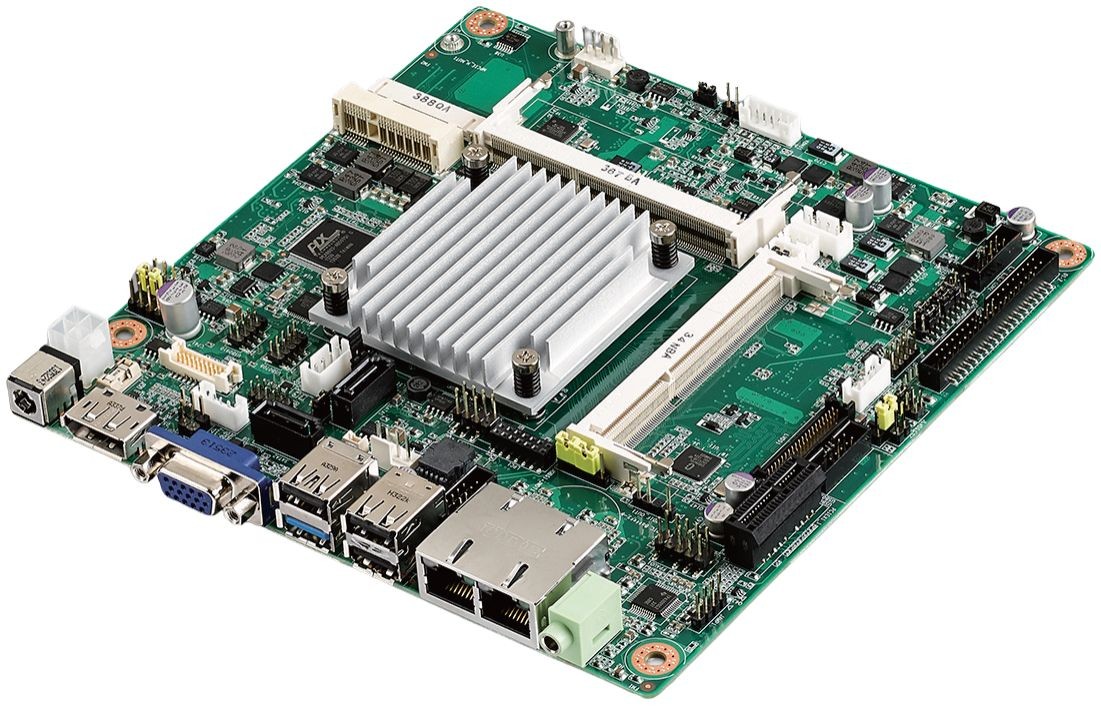

Basismodul: Advantech AIMB-215
Allgemein | ||||
SKU / Artikelnummer | AIMB-215 | |||
Produktgrunddaten | ||||
Hersteller | Advantech | |||
System | ||||
Prozessor | Serie | Intel Bay Trail | ||
Nummer | Intel Celeron J1900, Intel Celeron N2807, Intel Celeron N2930 | |||
CPU Kerne | 2 St, 4 St | |||
Threads | 2 St, 4 St | |||
Sockel | BGA 1170 | |||
Basis Frequenz | 1,58 GHz, 1,83 GHz, 2 GHz | |||
Max. Turbo-Taktfrequenz | 2,16 GHz, 2,42 GHz | |||
Cache | 1 MB, 2 MB | |||
Thermal Design Power (TDP) | 4,3 W, 7,5 W, 10 W | |||
Chipsatz | SoC (System-On-Chip) | |||
Speicher | Aufbau | 204 Pin SO-DIMM DDR3L | ||
DIMM Type | Unbuffered SO-DIMM | |||
DIMM Datarate | 1333 MT/s | |||
Steckplätze | 1 St, 2 St | |||
Maximaler Ausbau | 4 GB, 8 GB | |||
ECC | wird nicht unterstützt | |||
BIOS | AMI SPI 16 Mbit | |||
I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6106D | |
Grafik | ||||
Prozessor | Intel HD Graphics | |||
Bildschirme (Multidisplay) | 2 Displays | |||
VGA | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
Displayport | Maximale Auflösung | 2560 x 1600 bei 60 Hz | ||
Version | 1.2 | |||
Dual Mode | Ja (DP++) | |||
LVDS | Maximale Auflösung | 1920 x 1200 bei 60 Hz | ||
Bits | 48 Bit | |||
Bridge | Chrontel CH7511B | |||
Erweiterung | ||||
PCIe x1 | Generation | 2 | ||
x1 Signal | 1 St | |||
Mini-PCIe | Halbe Bautiefe | Anzahl | 1 St | |
USB Unterstützung | Ja | |||
Volle Bautiefe | Anzahl | 1 St, - | ||
USB Unterstützung | -, Ja | |||
mSATA Unterstützung | -, Ja | |||
PCIe Schnittstellen | 1x Mini-PCIe, 1x PCIe x1, 2x Mini-PCIe | |||
SIM | Anzahl | 1 St | ||
Formfaktor (Slot) | Micro SIM | |||
Storage | mSATA | |||
Audio | ||||
Chipsatz | Realtek ALC888 | |||
Netzwerk | ||||
G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
Anzahl | 1 St, 2 St | |||
Netzwerk | 1x G-LAN, 2x G-LAN | |||

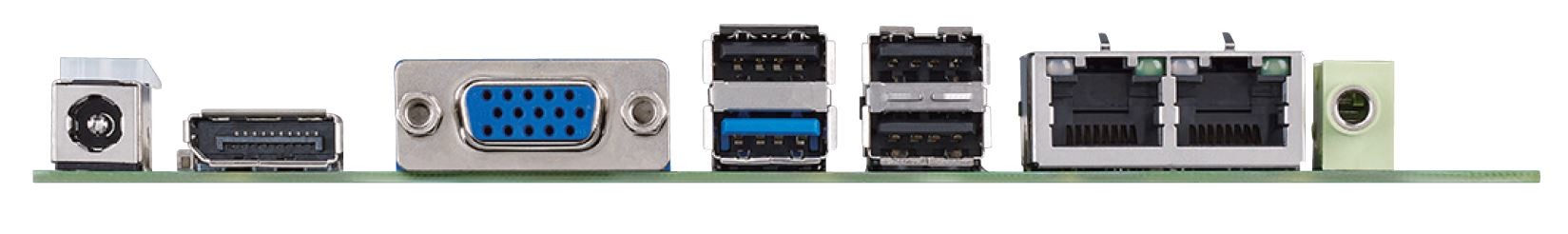

Externe I/O (Rückseite) | ||||
Anzeige | VGA | 1 St | ||
DP++ | 1 St | |||
Audio | Combo Jack | 1 St | ||
Ethernet | RJ-45 | 1 St, 2 St | ||
USB | USB v2.0 | 3 St | ||
USB v3.0 | 1 St | |||
Interne I/O | ||||
USB | USB v2.0 | Ports (2.54 mm Pitch) | 4 St, - | |
PS/2 | Stiftleiste | 1 St | ||
Seriell | RS-232 | Ports (Sonderanschluss) | 1 St, 5 St | |
Anzeige | LVDS Anschlüsse | 1 St, - | ||
Digital I/O | Bits | 8-Bit | 1 St | |
Serial-ATA | S-ATA R2.0 (3 Gbit/s, 300 MB/s) | 2 St | ||
Stromanschluss (onboard) | 2 St | |||
Watchdog Zeitgeber | ||||
Watchdog Zeitgeber | Ja | |||
Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
Sicherheit | ||||
Trusted Platform Modul (TPM) | Auf Anfrage | |||
Stromversorgung | ||||
Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
DC | Weitbereich | Nein | ||
Bereich | 12V | |||
Anschluss | DC Jack | |||
Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12V | |||
Kühlung | ||||
Umsetzung | Passiv | |||
Mechanik / Umgebung | ||||
Temperatur | Betrieb | 0° bis 60°C, -20° bis 70°C | ||
Lagerung | -40° bis 85°C | |||
Abmaße | Formfaktor | Thin Mini-ITX | ||
Breite | 170 mm | |||
Tiefe | 170 mm | |||
Zertifikate / Konformitäten | ||||
CE | Ja | |||
FCC | Class A | Ja | ||
RoHS konform | Ja |
