Thin Mini-ITX Mainboards
// Thin Mini-ITX Industrie-Mainboards
// [Intel Atom x6413E | Intel Celeron J6412 | Intel Celeron J6413 | Intel Celeron N6210 | Intel Pentium J6426]
// SoC (System-On-Chip)
// 260 Pin SO-DIMM DDR4
// [1 | 2] x G-LAN (Rückseite)
// 4 x USB (Rückseite)
// 4 x USB (intern)
// [2 | 6] x Seriell I/O
// Digital I/O (8-Bit)
// 1 x PCIe x1
// Stromversorgung ATX
// DC 12V
Bitte konfigurieren Sie Ihr Wunschprodukt.
Standardkonfiguration
Individualkonfiguration
Verkauf nur an gewerbliche Kunden.
Lieferzeit: auf Anfrage

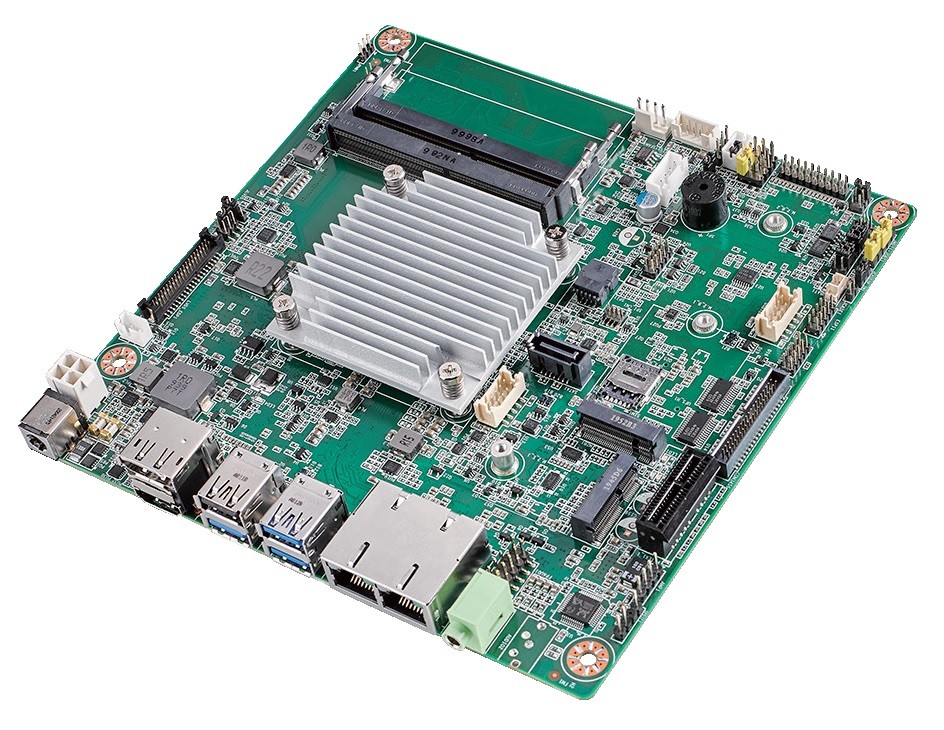

Basismodul: Advantech AIMB-218
| Allgemein | ||||
| SKU / Artikelnummer | AIMB-218 | |||
| Produktgrunddaten | ||||
| Hersteller | Advantech | |||
| System | ||||
| Prozessor | Vertikales Segment | Embedded | ||
| Serie | Intel Elkhart Lake | |||
| Nummer | Intel Atom x6413E, Intel Celeron J6412, Intel Celeron J6413, Intel Celeron N6210, Intel Pentium J6426 | |||
| CPU Kerne | 2 St, 4 St | |||
| Threads | 2 St, 4 St | |||
| Sockel | BGA 1493 | |||
| Basis Frequenz | 1,2 GHz, 1,5 GHz, 1,8 GHz, 2 GHz | |||
| Max. Turbo-Taktfrequenz | 2,6 GHz, 3 GHz | |||
| Thermal Design Power (TDP) | 6,5 W, 9 W, 10 W | |||
| Chipsatz | SoC (System-On-Chip) | |||
| Speicher | Aufbau | 260 Pin SO-DIMM DDR4 | ||
| Memory Type | DDR4 | |||
| DIMM Type | Unbuffered SO-DIMM | |||
| Frequenz | 3200 MHz | |||
| Steckplätze | 2 St | |||
| Maximaler Ausbau | 32 GB | |||
| ECC | wird nicht unterstützt | |||
| BIOS | AMI SPI 256 Mbit | |||
| I/O Controller | Controller 1 | I/O Controller | Nuvoton NCT6126D | |
| Grafik | ||||
| Prozessor | Intel UHD Graphics | |||
| Bildschirme (Multidisplay) | 3 Displays | |||
| HDMI | Version | 1.4b | ||
| Displayport | Version | 1.2 | ||
| Dual Mode | Ja (DP++) | |||
| LVDS | Bridge | -, Chrontel CH7511B | ||
| Erweiterung | ||||
| PCIe x1 | Generation | 3 | ||
| x1 Signal | 1 St | |||
| PCIe Schnittstellen | 1x PCIe x1 | |||
| M.2 | Slot 1 | Key ID | E | |
| Interface | WiFi+BT | |||
| Unterstütze Abmaße | 2230 | |||
| Slot 2 | Key ID | B | ||
| Interface | 4G/LTE, PCIe ×1 (Gen. 3), SATA III, USB 2.0, USB 3.2 Gen1 | |||
| Unterstütze Abmaße | 2242, 2280 | |||
| M.2 Key IDs | B, E | |||
| Audio | ||||
| Chipsatz | Realtek ALC888S-VD2-GR | |||
| Netzwerk | ||||
| G-LAN | Controller | Chipsatz | Realtek RTL8111H (10/100/1000 Mbps) | |
| Anzahl | 1 St, 2 St | |||
| Netzwerk | 1x G-LAN, 2x G-LAN | |||

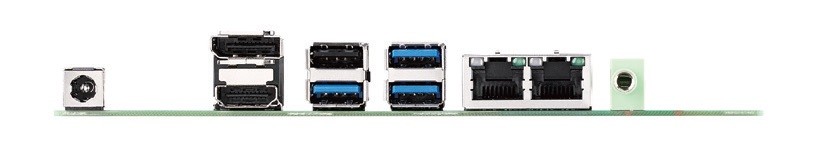

| Externe I/O (Rückseite) | ||||
| Anzeige | HDMI | 1 St | ||
| DP++ | 1 St | |||
| Audio | Combo Jack | 1 St | ||
| Ethernet | RJ-45 | 1 St, 2 St | ||
| USB | USB v2.0 | 1 St | ||
| USB v3.2 (Gen 2) | 3 St | |||
| Interne I/O | ||||
| USB | USB v2.0 | Ports (2.00 mm Pitch) | 4 St | |
| Seriell | RS-232 | Ports (Sonderanschluss) | 2 St, 4 St, - | |
| RS-232 / 422 / 485 | Ports (Sonderanschluss) | 2 St, - | ||
| Anzeige | LVDS Anschlüsse | 1 St, - | ||
| Digital I/O | Bits | 8-Bit | 1 St | |
| Audio | Amplifier | 2 St, - | ||
| Serial-ATA | S-ATA R3.0 (6 Gbit/s, 600 MB/s) | 1 St | ||
| Stromanschluss (onboard) | 1 St | |||
| Watchdog Zeitgeber | ||||
| Watchdog Zeitgeber | Ja | |||
| Watchdog Zeitgeber (Intervall) | Über Software programmierbar (1 - 255 Sekunden) | |||
| Sicherheit | ||||
| Trusted Platform Modul (TPM) | -, Auf Anfrage, v2.0 | |||
| Stromversorgung | ||||
| Typ (Eingang) | ATX | Anschluss | 4-Pin ATX (12V DC) | |
| DC | Weitbereich | Nein | ||
| Bereich | 12V | |||
| Anschluss | DC Jack | |||
| Stromversorgung - Eingang | ATX: 4-Pin ATX (12V DC), DC: 12V | |||
| Kühlung | ||||
| Umsetzung | Passiv | |||
| Mechanik / Umgebung | ||||
| Temperatur | Betrieb | 0° bis 60°C, -20° bis 70°C | ||
| Lagerung | -40° bis 85°C | |||
| Abmaße | Formfaktor | Thin Mini-ITX | ||
| Breite | 170 mm | |||
| Tiefe | 170 mm | |||
